HL 弹性柱销联轴器

弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。

弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况，例如起重机械的提升机构的传动轴系不能选用，不宜用于低速承重及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。 弹性柱销联轴器 轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。

适合于各种同轴线的 传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160-160000N.M，工作温度为-20℃-80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量 径向0.15-0.25mm 角向0.5°。

具体型号有HL1、HL2、HL3、HL4、HL5、 HL6、HL7、HL8、HL9、HL10、HL11、 HL12、HL13、HL14

径向与的不同之处在于，它将若干个尼龙圆柱销向插入主、从动半联轴器凸缘端面上的半圆柱形槽组成的径向圆柱孔中，两半联轴器难过柱销传递转矩，由于柱销承面积大，因而承载能力高，可靠性好。为了防止其脱出，在柱销外端装有挡圆。这种联轴器具有一定的减振缓冲和补偿两轴相对位移的能力（ x、 y=1mm， =0.35°-1），更换柱销时需不移动两半联轴器，工作环境温度为-35-85℃，其缺点上各柱销受力不均匀。

    弹性注销联轴器的特点：吸振性好，可使主动轴的运动平稳地传给被动轴。传动中无轴向推力。拆装方便，只要卸下联轴器螺栓，即可分离主动与被动之间的联结。 FCL型弹性联轴器可应用于下列设备中：减速机、变速机、泵、印染机、起重机、卷扬机、压缩机、输送机、纺织机等。

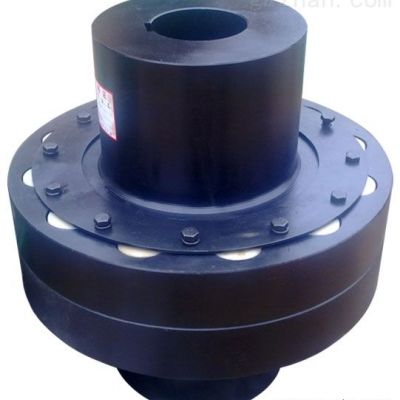

弹性柱销齿式联轴器
弹性柱销齿式联轴器具有以下特点：（1）弹性柱销齿式联轴器与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。（２）弹性柱销齿式联轴器维修方便，寿命较长，拆下档板即可更换尼龙柱销。尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。（３）弹性柱销齿式联轴器减振动能差，噪声较大。弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。
