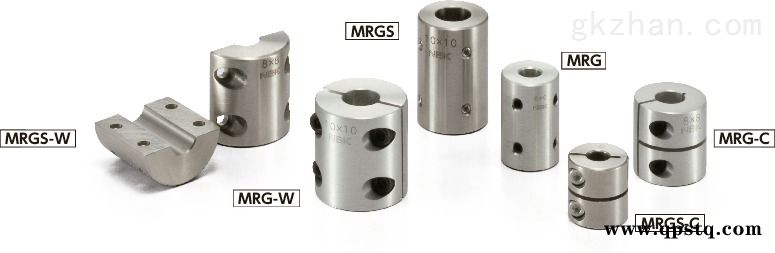

MRG/MRG-C/MRG-W/MRGS/MRGS-C/MRGS-W系列
刚性联轴器 - 定位螺丝固定型
Rigid Coupling
●所有产品均附带内六角止动螺丝。
●轴孔径为φ4以下时，附带1个止动螺丝。
●适用轴径的*尺寸公差为h6及h7。
●可对轴孔和键槽进行追加工。请使用追加工服务。
材质、表面处理
MRG/MRG-C/MRG-W MRGS/MRGS-C/MRGS-W
主体 A2017
阳极氧化处理 SUS303
内六角止动
螺丝 SCM435
四氧化三铁保护膜（黑） SUSXM7
内六角螺栓 SCM435
四氧化三铁保护膜（黑） SUSXM7
构造
定位螺丝固定型
MRG铝合金轴套MRGMRGS
MRG_构造
MRGS全不锈钢制MRGMRGS
MRG_构造
夹紧型
MRG-C铝合金轴套MRG-CMRGS-C
MRG_构造
MRGS-C全不锈钢制MRG-CMRGS-C
MRG_构造
分离型
MRG-W铝合金轴套MRG-WMRGS-W
MRG_构造
MRGS-W全不锈钢制MRG-WMRGS-W
MRG_构造
特点
适用马达
MRG MRGS
伺服马达 ◎ ◎
步进马达 ◎ ◎
通用马达 - -
◎：特优 ○：优
特性
MRG MRGS
零背隙 ◎ ◎
高扭矩 ◎ ○
高扭转刚性 ◎ ◎
耐腐蚀性（全不锈钢） - ◎
◎：特优 ○：优
刚性型联轴器。
轻量、极小的惯性力矩。高响应性。
有铝合金制、全不锈钢制2种类型。
有定位螺丝固定型、夹紧型、分离型3种连接方法。
增加了外径为φ40 - φ65尺寸的产品。
用途
精密XY轴滑台/机床/洗净装置
MRG-16
MRG-16-3-3MRG-16-3-4MRG-16-3-5MRG-16-3-6MRG-16-4-4MRG-16-4-5MRG-16-4-6MRG-16-5-5MRG-16-5-6MRG-16-6-6
MRG-20
MRG-20-6-6MRG-20-6-8MRG-20-6-10MRG-20-8-8MRG-20-8-10MRG-20-10-10
MRG-25
MRG-25-8-8MRG-25-8-10MRG-25-8-12MRG-25-10-10MRG-25-10-12MRG-25-12-12
MRG-32
MRG-32-12-12MRG-32-12-15MRG-32-12-16MRG-32-15-15MRG-32-15-16MRG-32-16-16
MRG-40
MRG-40-16-16MRG-40-16-18MRG-40-16-19MRG-40-16-20MRG-40-18-18MRG-40-18-19MRG-40-18-20MRG-40-19-19MRG-40-19-20MRG-40-20-20
MRG-50
MRG-50-19-19MRG-50-19-20MRG-50-19-25MRG-50-20-20MRG-50-20-25MRG-50-25-25
MRG-65
MRG-65-28-28MRG-65-28-30MRG-65-28-32MRG-65-30-30MRG-65-30-32MRG-65-32-32
MRG-16W
MRG-16W-5-5MRG-16W-5-6MRG-16W-6-6
MRG-20W
MRG-20W-6-6MRG-20W-6-8MRG-20W-8-8
MRG-25W
MRG-25W-8-8MRG-25W-8-10MRG-25W-10-10
MRG-32W
MRG-32W-10-10MRG-32W-10-12MRG-32W-10-14MRG-32W-12-12MRG-32W-12-14MRG-32W-14-14
MRG-40W
MRG-40W-15-15MRG-40W-15-16MRG-40W-15-18MRG-40W-16-16MRG-40W-16-18MRG-40W-18-18
MRG-50W
MRG-50W-19-19MRG-50W-19-20MRG-50W-20-20
MRG-65W
MRG-65W-25-25MRG-65W-25-28MRG-65W-25-30MRG-65W-28-28MRG-65W-28-30MRG-65W-30-30
