WGP型带制动盘鼓形齿联轴器适用于联接水平两同轴系传动轴系。制动盘直径315~1000mm，传递公称转矩0.71~160KN.m。

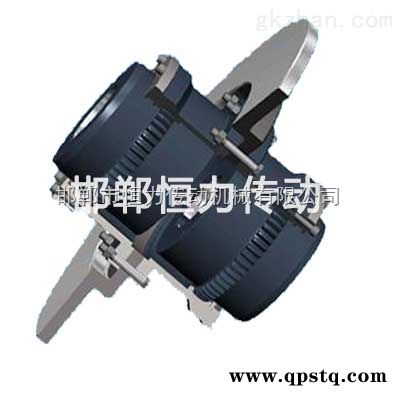

WGP型带制动盘鼓形齿联轴器的介绍：WGP型联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与连接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联轴器之间。
WGP型带制动盘鼓形齿联轴器的特点：结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成伤害，同时制动盘自身的稳定性也大大提高，保证了运行的可靠性。 WGP型联轴器的型号：WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14。
WGP型带制动盘鼓形齿联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
WGP型带制动盘鼓形齿联轴器主要特点：
1、WGP型带制动盘鼓形齿联轴器承载能力强。在相同的内齿套外径和联轴器zui大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％
2、WGP型带制动盘鼓形齿联轴器角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,
3、WGP型带制动盘鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、WGP型带制动盘鼓形齿联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。
5、WGP型带制动盘鼓形齿联轴器传动效率高达99.7%。
