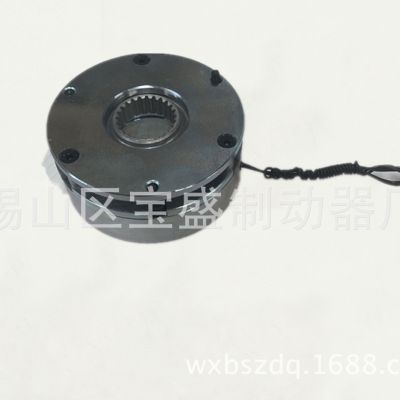

一、用途
BSWZ1系列微型电磁失电制动器为通电吸合（释放），断电弹簧制动的摩擦式制动器，可与微电机配套。广泛用于门机驱动、*、仓储自动控制、舞台和剧院机械、自动门、医疗器械、步进电机等自动化机械传动系统中，起快速停车、安全制动等作用。
二、特点
这种制动器具有结构紧凑简单、安装快捷、噪音低、制动平稳等特点，有制动、保持两种功能，是一种理想的自动化执行元件。
三、性能参数
| 规格/数据/名称 | BSWZ1-0.5 | BSWZ1-1 | BSWZ1-2 | BSWZ1-3 | BSWZ1-4 | BSWZ1-8 |
| 额定力矩 | 0.5 | 1 | 2 | 3 | 4 | 8 |
| 额定功率P20℃ | 9 | 9 | 10 | 12 | 20 | 25 |
| 额定电压 | 99/24 | 99/24 | 99/24 | 99/24 | 99/24 | 99/24 |
| 接通时间 | 45 | 50 | 55 | 60 | 63 | 87 |
| 断开时间 | 39 | 43 | 48 | 51 | 55 | 72 |
| 工作zui高转速 | 5000 | 5000 | 5000 | 5000 | 3000 |
3000 |
四、外形及安装尺寸
安装尺寸：
| 尺寸/规格 | D1 | D2 | d | H1 | H2 | L | h | a | b | M |
| BSWZ1-0.5 | 58 | 48 | 6 | 33 | 2 | 8 | 5 | 3*M3 | ||
| BSWZ1-1 | 61 | 55 | 8 | 33 | 2 | 8 | 7 | 3*M3 | ||
| BSWZ1-2 | 68 | 60.4 | 10 | 33 | 2 | 8 | 11.8 | 4 | 3*M4 | |
| BSWZ1-3 | 77 | 65.5 | 10 | 38 | 2 | 10 | 11.8 | 4 | 3*M4 | |
| BSWZ1-4 | 84 | 72 | 12 | 35 | 2 | 10 | 13.8 | 4 | 3*M4 | |
| BSWZ1-8 | 102 | 90 | 15 | 35 | 2 | 10 | 17.3 | 5 | 3*M5 |
五、安装示意图
六、安装注意事项
1.制动器在干式条件下工作，摩擦片表面不得有油污和杂质。
2.制动器在出厂前已将气隙调整好，不需要进行任何调整。
