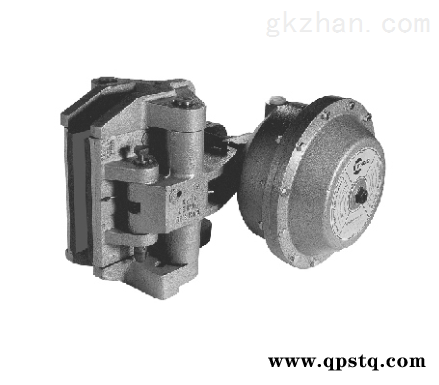

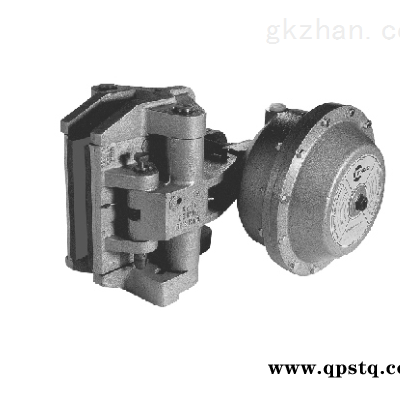

弹簧碟式制动器
弹簧碟式制动器
JUNE-1H：
气包直径：240mm
进气孔尺寸：1/2‘’
重量：66.5KG
新摩擦片厚度：13mm
zui大总磨损厚度：11mm
适用制动盘直径：610mm以上
工作方式:这款为失效保护制动器，在不通气状态下一直保持刹车状态，通气后刹车钳打开。
JUNE-2H：
气包直径：280mm
进气孔尺寸：1/2‘’
重量：70KG
新摩擦片厚度：13mm
zui大总磨损厚度：11mm
适用制动盘直径：610mm以上
动态力矩
=F·[制动盘半径(m)-0.065]=Nm
zui大总磨损：:12 mm
新摩擦片厚度：13 mm
持续滑动时的热容量Qc: 20 kW
松钳zui小气压: 5 bar
如需恢复到相应额定力矩，请按照使用手册
说明进行调整
备注：
1、弹簧力矩值可通过一下方式获得，1H和2H型为12根弹簧。
2、若要减少力矩值可相应地减少弹簧数量，1H和2H型为10/8/6根弹簧。
3、摩擦片摩擦厚度影响力矩大小。
在无外界动力源时，需制动或停止转动部位的应用。采用弹簧的钳盘式制动器可以解决这个问题；由于弹簧安装在制动器里，因此制动力永远存在。
优势：结构简单而稳固，安装方便，不易损坏，抗压抗摔抗敲，使用寿命长，一般只需要更换刹车片，更换轻松简单方便，制动衬垫安装应采用压簧卡装式，更换方便快捷。
