GMN公司简介：
GMN公司
GMN成立于1908年，当时是机械车间GeorgMüllerNürnberg，现在活跃于世界各地。作为高精度和高速应用领域具有挑战性的产品的专家，我们不断巩固我们的传统声誉。拥有超过90年经验的高精度：现在是第四代，位于纽伦堡的家族企业GMNPaulMüllerIndustrieGmbH＆Co。KG生产高精度滚珠轴承，机床主轴，飞轮离合器和非接触式密封件。其中很大一部分是根据客户对特殊应用的要求量身定制的，并且在各种应用中以多种不同方式使用。

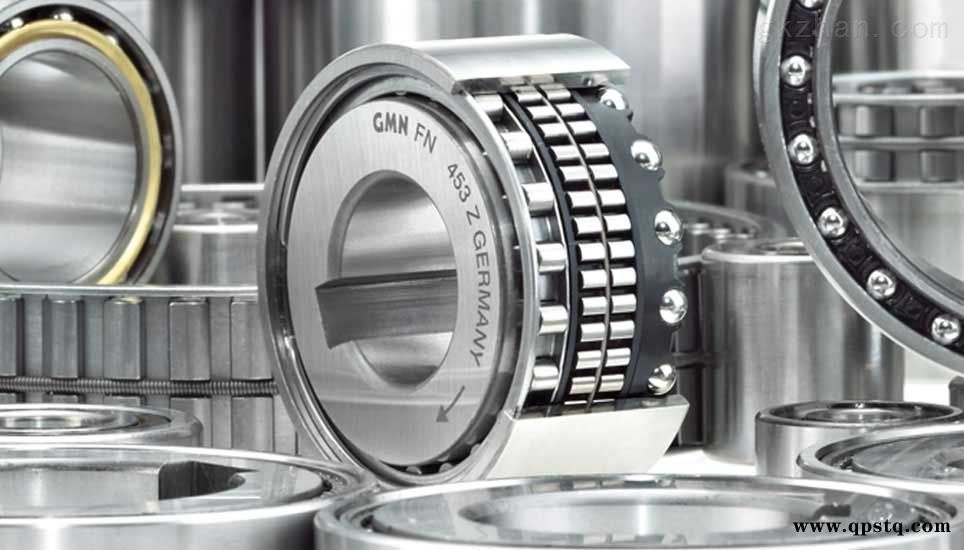

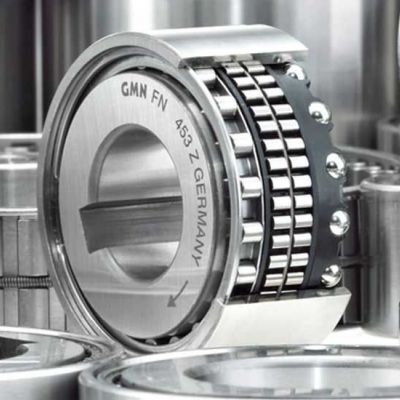

SPRAG型飞轮离合器
基于其在开发和生产高质量机器部件方面多年的经验，GMN选择专注于生产高效，长寿命的楔块式飞轮离合器。
我们强调GMN楔块式飞轮离合器的开发和生产的高精度。这确保了他们的标准认证，并在扭矩处理，分度可靠性和长使用寿命方面产生*，的质量特性。
标准化型号系列提供多种功能选项，可为几乎任何应用领域提供有效的自由轮离合器解决方案。
功能
楔块式飞轮离合器的功能原理基于静摩擦。一定数量的楔块与连接部件持续摩擦接触。Sprags是高度可变的组件。当连接部件旋转并夹紧在连接部件之间时，它们是竖立的，同时在楔块和连接部件之间存在静摩擦。通过楔块与连接部件的特定几何形状（夹紧角度）保证静摩擦。
应用
GMN楔块式飞轮离合器可用作分度离合器，逆止器或超越离合器。
驾驶/驾驶侧
力传递从驱动侧传递到从动侧。可根据需要通过外圈或内圈施加扭矩。
空闲的方向
在空转方向上的旋转运动期间，楔块在环的旋转滚道表面上滑动（滑动摩擦）。在这些条件下，扭矩不会从驱动侧传递到从动侧。
间隙高度
内环和外环限定恒定的间隙高度h 0（起始间隙），其中楔块在空转方向上在环的滚道表面上滑动。
雨后春笋
楔块是弹簧加载的，以确保
楔块和环之间的持续接触。
夹紧方向
如果发生与空转方向相反的旋转运动，则通过接触表面上的静摩擦产生环和楔块之间的非正连接。扭矩将通过楔块传递。
扭转角度和扭矩传递
随着力的传递增加，楔块自身在环之间竖立并且将楔块间隙扩展到间隙高度h（弹性变形）。连接部分以角度δ（δ）相对于彼此旋转。
一旦在所施加的扭矩和施加在自由轮离合器中的反作用力之间建立力的平衡，则楔块的竖直就结束。随后，力从动或转移到从动侧。
扭转角δ是建立力平衡所必需的。
如果旋转方向从夹紧方向变为空转方向，则楔块元件沿相反方向扭转。痉挛者再次处于闲置状态。该索引过程以高重复性和精确度进行。
楔块
紧凑的尺寸与集成式楔块的高精度生产几何结构相结合，可实现出色的性能特征。
夹紧角度和夹紧曲线
夹紧曲线上的接触表面与旋转对称的连接部分线性接触地限定到限定的夹角α。
必须在夹紧曲线上满足楔块式自由轮离合器的功能标准：
μ>tanα
μ=静摩擦系数
α=夹角
如果夹紧角的切线小于静摩擦系数μ，则在施加载荷时，楔块将与连接部件静摩擦接触。
夹角
Blindbild_2x550
材料：
轴承钢100 Cr6（材料编号：1.3505）
硬度：HRC = 60 +4（HV = 700 +100）
连接件：
夹紧曲线的几何形状设计用于连接钢制零件 - 不允许使用其他材料的滚道。
SPRAGS系列400
小楔块尺寸允许高劈裂密度，因此在小的空间内实现大性能。楔块的低惯性还可以实现高达60 Hz的极高分度频率。
怠速位置的高度（径向）： 4 mm
宽度：5/8 mm（用于拉伸弹簧），8 mm（用于曲折弹簧）
夹紧曲线几何：对数螺旋
夹紧角度：恒定
Sprag特性：高速抬起内圈
FL_KO_KLKO_3_550x550
400系列，高度4毫米
FL_KO_KLKO_2_550x550
SPRAGS系列8000
为了使用较大的8000系列楔块实现大扭矩容量，可以稍微调整夹紧角度调整轮廓。由于重心的位置，设计不会脱落，即使在高速应用中也能提供分度可靠性。
怠速位置的高度（径向）： 8.33 mm
宽度：13/16/22 mm（用于拉伸弹簧）
夹紧曲线几何：复合圆
夹紧角度：增加
Sprag 特性：高速向内圈按压
*型号：
FE 410 Z2离合器
FE 412 Z离合器
FE 412 Z2离合器
FE 413 Z2离合器
FE 414 Z2离合器
FE 416 Z2离合器
FE 416 Z离合器
FE 418 Z2离合器
FE 422 M离合器
FE 420 Z离合器
FE 422 Z离合器
FE 422 Z2离合器
FE 423 M离合器
FE 423 Z2离合器
FE 423 Z离合器
FE 425 M离合器
FE 425 Z离合器
FE 425 Z2离合器
FE 427 M离合器
FE 427 Z离合器
FE 428 M离合器
FE 428 Z离合器
FE 428 Z2离合器
FE 430 M离合器
FE 430 Z离合器
FE 432 M离合器
FE 432 Z离合器
FE 433 M离合器
FE 433 Z离合器
FE 433 Z2离合器
FE 435 M离合器
FE 435 Z离合器
FE 437 M离合器
FE 437 Z离合器
FE 437 Z2离合器
FE 435 M离合器
FE 435 Z离合器
FE 437 M离合器
FE 437 Z离合器
FE 437 Z2离合器
FE 438 M离合器
FE 438 Z离合器
FE 438 Z2离合器
FR 422 M离合器
FR 422 Z离合器
FR 427 M离合器
FR 427 Z离合器
FR 432 M离合器
FR 432 Z离合器
FR 437 M离合器
FR 437 Z离合器
FR 448 Z离合器
FR 473 Z离合器
FRN 427 M离合器
FRN 427 Z离合器
FRN 437 M离合器
FP 442 M离合器
FP 442 Z离合器
FP 453 Z离合器
FP 473 Z离合器
FPD 453 M离合器
FPD 453 Z离合器
FND 442 Z离合器
FND 453 Z离合器
FND 470 Z离合器
RA 437 Z离合器
RA 453 Z离合器
FK 6204离合器
FK 6207离合器
FKN 6206-2RS离合器
FKN 6207离合器
FKN 6208-2RS离合器
RL 427 - 4离合器
RL 432 - 4离合器
RL 459 - 4离合器
RL 458 - 4离合器
RL 412 - 4离合器
FKNN 6205-2RS离合器
FKNN 6206-2RS离合器
FKNN 6206离合器
FKNN 6304-2RS离合器
FE 8100 Z 19离合器
FPD 427 Z离合器
FPD 437 M离合器
FN 473 Z离合器
FND 473 M离合器
FPD 463 M离合器
FE 8100 Z 25离合器
FE 8123 Z 25离合器
RA 463 Z离合器
FE 8220 Z25离合器
FE 8050 Z 19离合器
