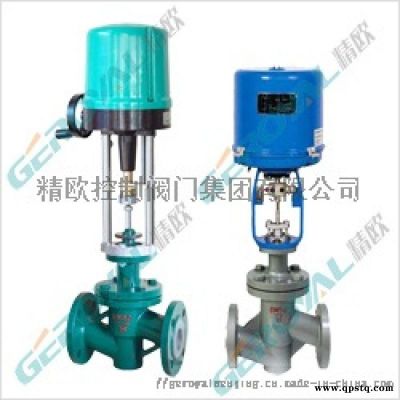

ZRHPF46电动衬氟调节阀-精欧控制阀门集团
电动衬氟调节阀 产品概述
本公司的ZRHPF46电动衬氟调节阀由低流阻直通单座阀配用引进型PSL系列和3810系列直行程电动执行机构组成。电动衬氟调节阀配用的电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点，电动衬氟调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
电动衬氟调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 |
| 额定行程(mm) | 16 | 25 | 40 | 60 |
| 阀芯形式 | 单座柱塞式衬氟阀芯 |
| 流量特性 | 快开特性 |
| 配置执行器类别 | 3810系列、PSL系列等电动执行器(客户 亦可) |
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
电动衬氟调节阀 性能指标
| 项目 | 指标值 |
| 基本误差% | 配3810L±2.5； 配PSL±1.0 |
| 回差% | 配381L ±2.0； 配PSL±1.0 |
| 死区% | 1.0 |
| 始终点偏差% | 电开 | 始点 | ±2.5 |
| 始点 | ±2.5 |
| 电关 | 始点 | ±2.5 |
| 终点 | ±2.5 |
| 额定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
电动衬氟调节阀 结构图
电动衬氟调节阀 零件材料
| 阀体、阀盖 | ZG230-450衬F46 |
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
电动衬氟调节阀 连接尺寸图
| |
| 电动衬氟调节阀 (配引进型3810L执行器) | 电动衬氟调节阀 (配引进型PSL执行器) |
电动衬氟调节阀 连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 |
| R | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 |
电动衬氟调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供 的服务！
相关名称：电动衬氟调节阀,ZRHPF46电动衬氟波纹管调节阀,耐腐蚀调节阀
