是否有现货：	是	材质：	不锈钢
压力环境：	常压	工作温度：	高温
零部件及配件：	执行器	形态：	其它
密封形式：	软密封型	介质工作温度：	高温阀
压力：	其它	流量特性：	快开
调节形式：	调节切断型	驱动方式：	电动
行程特点：	角行程	品牌：	精欧控制阀门集团有限公司
型号：	精小型电动调节阀	商标：	精欧控制阀门集团有限公司
包装：	木箱包装	产量：	1000000

精小型电动调节阀|ZDHJP电子式电动调节阀-精欧控制阀门

11-13 分钟

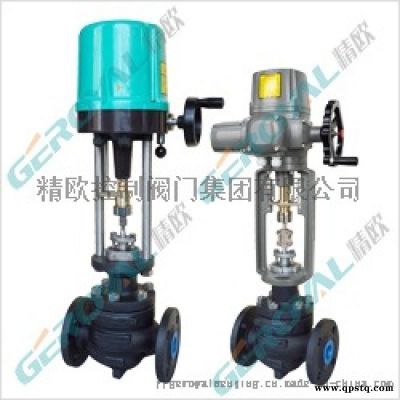

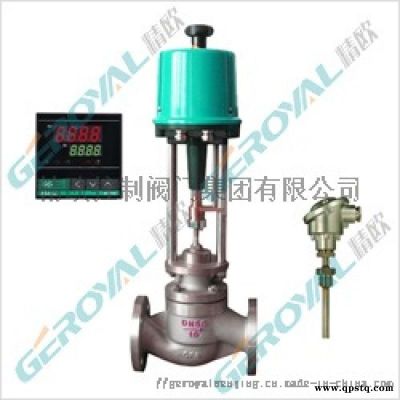

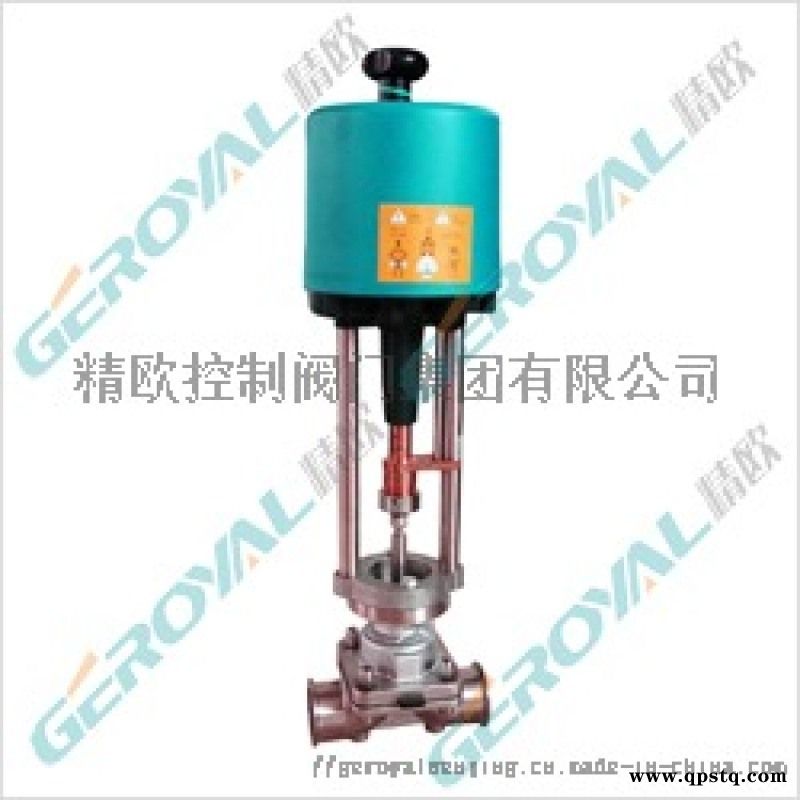

精小型电动调节阀 产品概述

本公司的精小型电动调节阀其特点在于：在原Cv3000的基础上重量减轻了30%、高度减小了30%、流量增大了30%。是在Cv3000的基础上进行改进而成的。精小型电动调节阀整体具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性 、拆装方便等优点。配以电动执行器，内含饲服功能，接受统一的4～20mA或1～5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。精小型电动调节阀广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。精小型电动调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。

精小型电动调节阀 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比
配置执行器类别		3810系列、PSL系列等电动执行器(客户 亦可)
执行器参数		电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

精小型电动调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

精小型电动调节阀 零件材料

阀体	WCB、CF8、CF8M、CF3、CF3M、2520、2507、哈氏合金、钛合金
垫片	PTFE、金属石墨垫片、金属齿形垫
阀座	304、316、316L、特殊
阀芯组件	304、316、316L、特殊
填料	PTFE、PPL、柔性石墨
填料压盖	WCB、CF8、CF8M、CF3、CF3M、2520、2507、哈氏合金、钛合金

精小型电动调节阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供 的服务！

相关名称：精小型电动调节阀,ZDHJP电子式电动调节阀
