| 是否有现货： | 是 | 认证： | 江苏贝尔 |
| 品牌： | 其它 | 驱动能源： | 电动 |
| 加工定制： | 是 | 产品用途： | 多用途 |
| 型号： | Q947f-16c dn300 | 规格： | Q947f-16c dn300 |
| 商标： | 江苏贝尔 | 包装： | 木箱 |
| 专利分类： | 江苏贝尔 | 专利号： | 江苏贝尔 |
| 产量： | 30000 |
品牌
贝尔
连接形式
法兰
结构形式
浮动球球阀
公称通径
300
适用介质
水
压力环境
常压
工作温度
常温
标准
国标
流动方向
单向
零部件及配件
阀体
类型(通道位置)
直通式
作用对象
水
规格
Q947F-16C DN300
可售卖地
全国
用途
换向
材质
碳钢
型号
Q947F-16C DN300

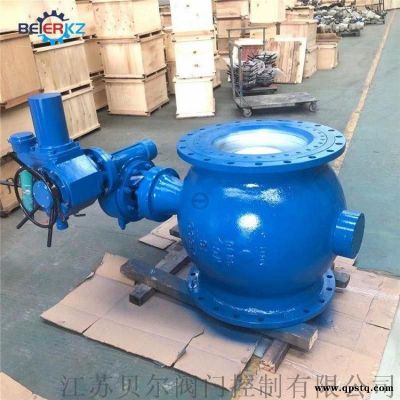

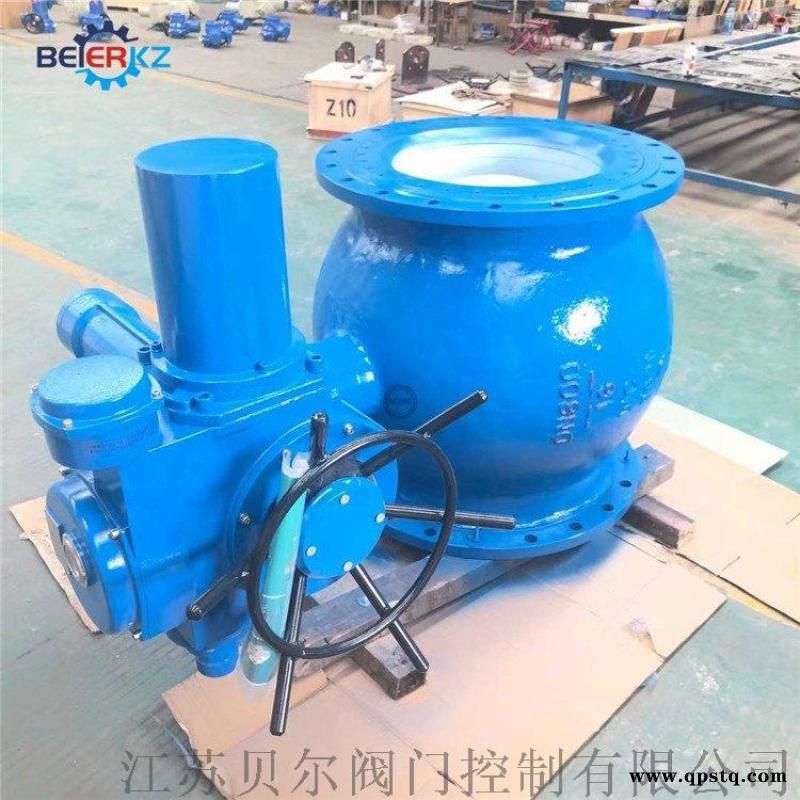

开关型电动涡轮固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其安全、耐恶劣环境性等的设计时均已进行了特殊考虑，适用于各种腐蚀介质。它与滚动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给一下轴承，球体不会移动，阀门密封靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力，所以电动法兰固定球阀阀座变形小，操作力短轻，密封性能可靠，使用寿命长，特别适用于主压、大口径的场合。
Q947F-16C DN300开关控制固定式电动球阀产品特点
1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
Q947F-16C DN300开关控制固定式电动球阀应用规范1、设计制造造GB122372、结构长度按GB122213、法兰尺寸按JB/T79.1～79.4GB/T9113.1～9113.44、阀门检查和试验按BG/T13927
Q947F-16C DN300开关控制固定式电动球阀性能参数
| 序号No. | 材料标 准 | 材料牌号 | 序号No. | 材料标准 | 材料牌号 | ||||||||||||||||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||||||||||||||||
| 零件名称 | GB | ASTM | GB | ASTM | 零件名称 | GB | ASTM | GB | ASTM | ||||||||||||||||
| 01 | 底盖 | 25 | A105 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | 18 | 上阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | ||||||||||||||
| 02 | 底盖螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 19 | 上阀杆轴承 | 金属夹PTFE | 金属夹PTFE | 金属夹PTFE | 金属夹PTFE | ||||||||||||||
| 03 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | 20 | 止推轴承 | PTFE | PTFE | PTFE | PTFE | |||||||||||||||||
| 04 | 止推轴承 | 金属夹PTFE | 21 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | |||||||||||||||||
| 05 | 下阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | 22 | 填料O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | ||||||||||||||
| 06 | 下阀杆轴承 | 氟橡胶；PTFE；金属夹石墨 | 23 | 阀杆填料函 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316 | |||||||||||||||||
| 07 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9TiZG1Cr18Ni12M02Ti | CF8/CF8M/CF3/CF3M | 24 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | |||||||||||||||||
| 08 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 25 | 阀杆填料 | 石墨 | |||||||||||||||||
| 09 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 26 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||||||||||||||
| 10 | 垫圈 | 金属夹石墨 | 27 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |||||||||||||||||
| 11 | 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9TiZG1Cr18Ni12M02Ti | CF8/CF8M/CF3/CF3M | 28 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9TiZG1Cr18Ni12M02Ti | CF8/CF8M/CF3/CF3M | ||||||||||||||
| 12 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 29 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | ||||||||||||||
| 13 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 30 | 支架 | WCB | WCB | WCB | WCB | ||||||||||||||
| 14 | 阀座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 31 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||||||||||||||
| 15 | 阀座支承圈 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316 | 32 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | |||||||||||||||||
| 16 | 球体 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316 | 33 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti1Cr18Ni12Mo2Ti | F304/F316/F304L/F316L | ||||||||||||||
| 17 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||||||||||||||||||||
