| 是否有现货： | 是 | 认证： | 江苏贝尔 |
| 品牌： | 其它 | 驱动能源： | 电动 |
| 加工定制： | 是 | 产品用途： | 多用途 |
| 型号： | Lora | 规格： | Lora |
| 商标： | 江苏贝尔 | 包装： | 木箱 |
| 专利分类： | 江苏贝尔 | 专利号： | 江苏贝尔 |
| 产量： | 18000 |

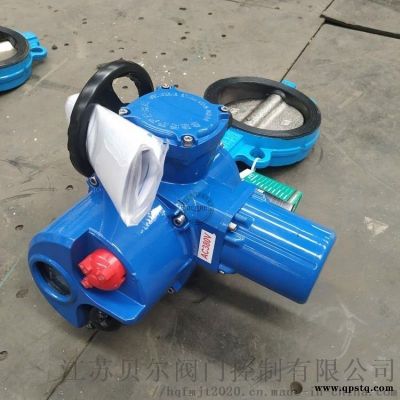

贝尔物联网智能农业灌溉控制阀门 4G无线控制电动蝶阀本实用新型的目的在于一种广覆盖、多连接、 、低功耗、长稳定且适用于农业灌溉的基于lora无线通信的阀门控制系统。
为实现上述目的，本实用新型采用如下技术方案：
一种基于lora无线通信的阀门控制系统，包括lora网关以及与lora网关连接的数个阀门控制器，所述阀门控制器包括单片机以及与单片机连接的电源模块、压力流量一体机、电压采集模块、调试模块、电磁阀控制模块、rs485模块和lora射频模块，lora射频模块与lora网关连接，电磁阀控制模块与农业灌溉系统中的电磁阀连接，电压采集模块与电源模块连接。
进一步地，所述电源模块采用太阳能板供电。
进一步地，所述rs485模块连接有传感器阵列。
进一步地，所述传感器阵列包括温度传感器、湿度传感器和C2传感器。
进一步地，所述单片机采用stm32单片机。
进一步地，所述lora射频模块采用sx1278芯片。
本实用新型具有以下有益效果：
(1)采用lora作为数据传输的模块，每个lora网关可 可以接入32个阀门控制器，减少多网关部署带来的频段干扰，具有成本低、功耗低、组网能力好、覆盖广等优点；
(2)通过设置压力流量一体机，实时检测管道内的水压和水流，适宜打开或关闭电磁阀以控制水压和水流，提高了管道的使用寿命，以及农作物的生长能力。
贝尔物联网智能农业灌溉控制阀门 4G无线控制电动蝶阀具体实施方式
本实施例提供的基于lora无线通信的阀门控制系统，包括lora网关以及与lora网关连接的数个阀门控制器，所述lora网关与云平台连接，所述云平台可与多个手持终端连接，并实现数据交互功能。
所述阀门控制器包括单片机以及与单片机连接的电源模块、压力流量一体机、电压采集模块、调试模块、电磁阀控制模块、rs485模块和lora射频模块，lora射频模块与lora网关连接，电磁阀控制模块与农业灌溉系统中的电磁阀连接，电源与电压采集模块连接。
所述电源模块采用太阳能板供电，它包括太阳能板、逆变器和锂电池，太阳能板将太阳能转化为电能，再通过逆变器将电能充电给锂电池，太阳能供电技术已经是成熟的技术，本实施例只是将其应用于本实施例中的电池的充电，就可对每个阀门控制系统供电，无需外接电源。所述电压采集模块用于采集锂电池的电压和太阳能板的输出电压信号，并把采集的电压信号发送给单片机。
所述压力流量一体机用于采集水管内的水流速度和水流压力；采用现有技术中的可采集水压和水流的设备实现，并将采集的水流速度和水流压力发送给单片机。
所述电磁阀控制模块用于驱动农业灌溉系统中的电磁阀的打开或关闭，以实现灌溉，电磁阀控制模块的是否打开或关闭电磁阀是单片机控制的。
所述调试模块用于实现对单片机的调试功能。
所述rs485模块是用于连接传感器阵列，实现数据的采集，所述传感器阵列主要包括温度传感器、湿度传感器和二氧化碳传感器，用于采集温度信号、湿度信号和二氧的含量，所述传感器阵列可根据农田需求增加或更换其他的数据采集传感器，只需要更换带有rs485接口的传感器与rs458连接实现数据的采集即可。
