| 是否有现货： | 是 | 认证： | 江苏贝尔 |
| 品牌： | 其它 | 驱动能源： | 电动 |
| 加工定制： | 是 | 产品用途： | 多用途 |
| 型号： | Z941h-16cdn200 | 规格： | Z941h-16cdn200 |
| 商标： | 江苏贝尔 | 包装： | 木箱 |
| 专利分类： | 江苏贝尔 | 专利号： | 江苏贝尔 |
| 产量： | 25000 |

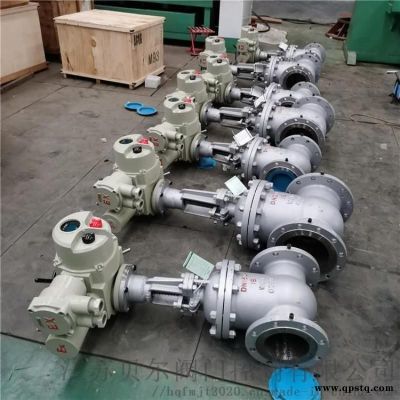

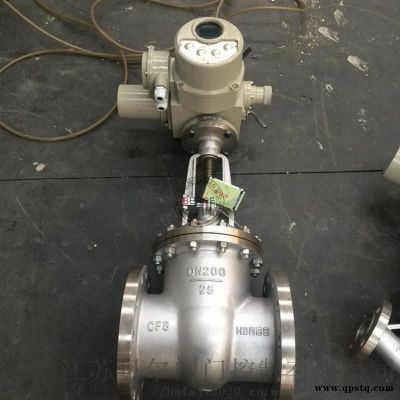

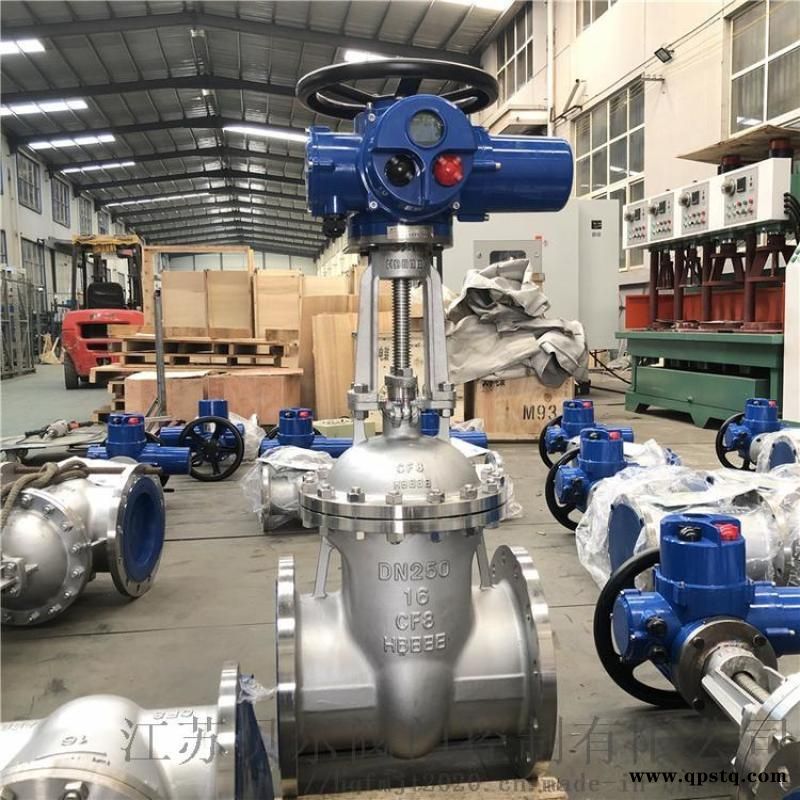

电动闸阀物联网Z941H-16CDN200 无线4G远程控制基本介绍 电动闸阀物联网Z941H-16CDN200 无线4G远程控制采购须知

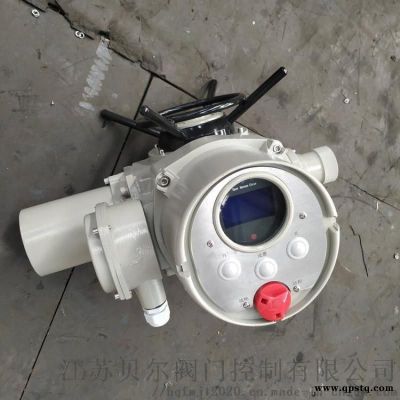

我公司的选用的执行器为贝尔牌DZW多回转型执行器，我公司的执行器属国j电力设备和油田公司专业制造企业，所有产品通过ISO9001认证，智能防爆电装获省科技进步奖和国J新产品称号，所有产品经过合肥通用机械研究所检测合格并 。
其具有如下特点：1.贝尔是实体型生产厂家，可根据客户订制非标产品！
2.贝尔企业是中外合资老牌企业——值得信任和放心！
3.贝尔承诺不是口号，服务放在 ！合作让你省心！
4.同类产品表面处理光滑度和油漆质量高！
5.产品上的全部螺栓不是铁的而是不锈钢材质上档次！
6.电机是大力矩保功率带过热保护产品，力大寿命长！
7.内部机械元件均为强硬度，电气元件均为进口开关！
电动阀门物联网 电动闸阀物联网 无线4G远程控制相关参数：
| 型号规格 | 公称转矩（N，m) | 公称推力（KN） | 阀杆直径（mm) | 转圈数（圈） | 手动速比 | 输出转速（r/min) | 电机功率（KW） | 参考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 182436 | 0.250.37 | 45 |
| Z15 | 150 | 182436 | 0.370.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 1824 | 0.370.55 | 55 |
| Z30 | 300 | 1824 | 0.550.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 2436 | 1.11.5 | 110 |
| Z60 | 600 | 2436 | 1.52.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 2436 | 2.23 | 139 |
| Z120 | 1200 | 2436 | 34 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 1824 | 45.5 | 250 |
| Z250 | 2500 | 1824 | 5.57.5 | 255 | ||||
| Z350 | 3500 | 700 | 150 | 20::1 | 1824 | 7.510 | 330 | |
| Z500 | 5000 | 80 | 1824 | 1015 | 350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时， 转圈数为表1圈数*10
电机技术参数见表2
| 功率KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
| 电流A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
电动阀门物联网 电动闸阀物联网 无线4G远程控制使用安装注意事项
闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应
位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。 闸阀通常采用法兰连
接，特殊场合也有用焊接连接的。 对于大口径及高压的闸阀，启闭力矩较大。为了减
小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的
两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的
压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考
虑。 闸阀是截断阀，密封性能不及截止阀。闸阀主要“职责”是“断流”，以及以 的
阻力：“续流”。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷
磨损，影响密封性能。 闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、
高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。
锲式但闸板阀尤为明显。
