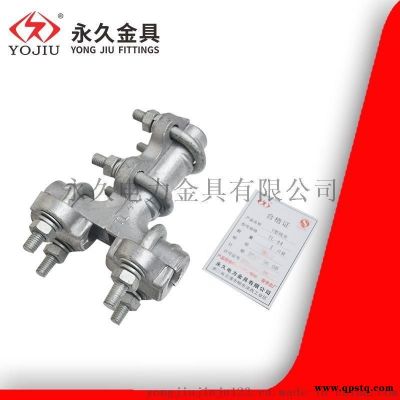

TLL型单导线TL-55 T型线夹带U形螺栓

T型线夹主要用于架空电力线路或变电站，在母线的干线上以“T”形方式引下分支。是一种使导线与分支线相连接，以传递电气负荷用的金具，由于高压电线通常都是 在空气中，因此T型线夹内部与电线接触的部分都由导电性能好的金属材料等制成，当主线穿过T型线夹上的横向通道后，主线与导电材料接触，导电材料通电，再T型线夹上的纵向通道引入支线，当支线与已经通电的导电材料接触时，支线通电，实现主线的分支。

传统型T型线夹是将主线部分的横向穿线座上的支架与支线部分的纵向穿线座上的支架固定连接，主线与支线都采用压接，主线虽然采用压接能够进行有效接触，但由于其对主线要求有足够的强度，因此压接过程会对导线产生一定影响，尤其对于绞合型碳纤维复合芯导线，现有的压接连接结构无法将电线牢固安装同时保证主线的完好性和使用效果

针对上述技术存在的缺陷，本实用新型所要解决的问题是提供一种纵向穿线座分体设置，能够保证主线的完好性和使用效果,安装方便、便于施工的T型线夹。

为了解决上述问题，本实用新型提供了一种T型线夹，包括横向穿线座与纵向穿线座，横向穿线座与纵向穿线座垂直设置，横向穿线座与纵向穿线座固定连接，横向穿线座上设有横向通道，纵向穿线座上设有纵向通道，横向穿线座包括前座和后座，前座上沿横向设有 凹槽，后座上对应 凹槽位置设有 凹槽， 凹槽与 凹槽对齐形成横向通道，前座与后座之间设有锁紧结构，纵向穿线座与后座固定连接。

采用上述结构的T型线夹，将主线插入横向穿线座的横向通道内，支线插入纵向穿线座的纵向通道，由于横向穿线座与纵向穿线座固定连接，因此主线通过T型线夹将电引入支线，支线在纵向通道中采用压接方式，保证其与纵向通道的有效接触。支线放置在前座的 凹槽内后，再盖上后座， 凹槽与 凹槽对齐形成横向穿线座内的横向通道，锁紧结构的设置使前座与后座之间进行相对固定，起到固定主线的作用。减少了传统T型线夹横向穿线座上的支架和纵向穿线座上的支架之间连接产生的接触面，增加了线夹的安全稳定运行系数，保证了主线的完好性，使其安装方便、便于施工且使用效果好。
