| 应用范围 | 控制 |
|---|---|
| 产品系列 | 3RH11 |
| 触点负载 | 1 |
| 触点切换电流 | 1 |
| 触点切换电压 | 1 |
| 触点形式 | 1 |
| 额定电流 | 1.5 |
| 额定电压 | 220 |
| 防护特征 | 1 |
| 线圈电源 | 1 |
| 线圈功率 | 1 |
| 品牌 | 佳乐 |

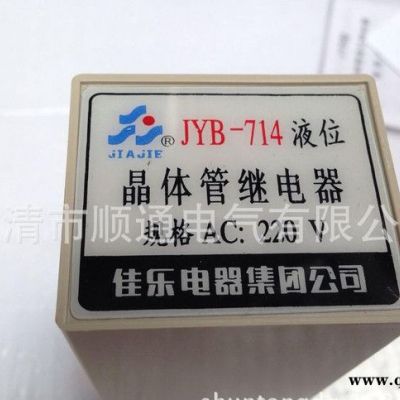

| 型号 | JYB-714 |
液位继电器:AFR-1液位继电器,JYB-3液位继电器,JYB-1液位继电器,JYB-714液位继电器,JYB系列晶体管液位继电器,JYB-714型晶体管液位继电器,JYB系列晶体管液位继电器。
一、概述JYB系列水位继电器可用于科学试验、工业生产及家用水塔水位自动控制，作为电路中换接电路的自动控制部件。
二、型号定义
1、正常工作条件及安装条件 1.1使用环境：海扰高度不超过2000米，周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和**危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。 1.2垂直或水平安装。 2、污染等级：污染等级3。
三、技术特征
1、电源电压：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V（其它电压可定制）； 2、电寿命：≥10×104次； 3、机械寿命：≥100×104次； 4、触点容量：AC220V 3A；DC220V 0.5A COSφ=1； 5、使用类别：AC-15 DC-13； 6、触点数量：一组转换； 7、探头控制极**大工作电流：50μA； 8、功耗：≤1.5W。
四、接线图
