| 产地 | 日本 |
|---|---|
| 品牌 | omron |
| 型号 | SET-3A |
| 加工定制 | 否 |
| 质量认证 | rohs |

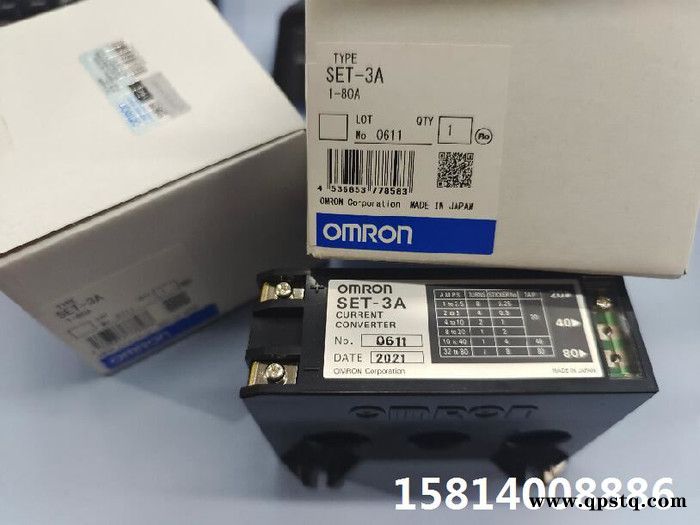

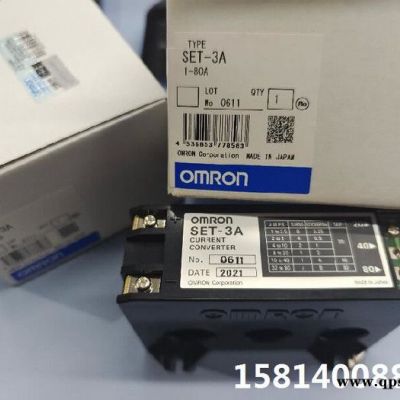

omron SE电机继电器SET-3A
额定规格
| 项目 | 种类 | 反限时动作型 | 启动时锁定、瞬时动作型 | |||||||||||||||||||
| 电动机回路 | 额定电压 | AC500V以下(三相)〔SET-3□ 电流变送器的一次侧电压〕 | ||||||||||||||||||||
| 额定电流 | 1～80A或64～160A(三相)〔SET-3□ 电流变送器的一次侧电流〕 | |||||||||||||||||||||
| 控制电源回路 | 额定电压 | AC100/110/120V、 AC200/220/240V、 AC380/400/440V(三相)〔不需要反相保护时也可以用于单相电压〕 | ||||||||||||||||||||
| 容许变化范围 | 额定电压的+10%、-15%(但手动复位型的欠相要素为+10%、 -50%) | |||||||||||||||||||||
| 频率 | 额定频率 | 50/60Hz | ||||||||||||||||||||
| 容许变化范围 | 额定频率的±5% | |||||||||||||||||||||
| 电流设置范围 | 请参见第8页上的“设置电流一览表”。 | |||||||||||||||||||||
| 输出接点 | 接点结构 | 1c | ||||||||||||||||||||
| 接点容量 |
| |||||||||||||||||||||
| 功耗 | AC100/110/120V ：约3.5VA、AC200/220/240V：约7VA、AC380/400/440V：约11VA | |||||||||||||||||||||
| 质量 | 约170～230g | |||||||||||||||||||||
| 外壳颜色 | 插入型 | 芒塞尔5Y7/1 | ||||||||||||||||||||
| 面板安装型 | 芒塞尔 N1.5 | |||||||||||||||||||||
AC11级表示JEM1355中所示的接点容量的级别
常规使用状态
| 使用温度范围 | -10～+60℃(无结冰) |
| 使用湿度范围 | 35～85%RH |
| 储存温度范围 | -25～+65℃ |
| 高度 | 2,000m以下 |
性能
| 项目 | 型号 | 反限时动作型 | 启动时锁定、瞬时动作型 | |||||||||||||||||||
| 过载要素 | 动作值 | 电流设定值的115%动作 | ||||||||||||||||||||
| 动作时间特性 | 反限时动作特性 | 启动时锁定、瞬时动作特性 | ||||||||||||||||||||
| 动作时间 | ? 电流设定值的600%过电流时 | ? 电流设定值的140%过电流时0.5s以下 | ||||||||||||||||||||
| 启动时锁定时间 | ―― | 电流设定值的约30% | ||||||||||||||||||||
| 启动时锁定动作 | ―― | ? 电流设定值的约30%以上的电流时 | ||||||||||||||||||||
| 惯性特性 | *小电流设置、 *大动作时间设置中， | ―― | ||||||||||||||||||||
| 复位值 | 电流设定值的100 o/o以上 | |||||||||||||||||||||
| 欠相要素 | 动作值 | 电流设定值的50%以下(单相完全欠相时) | ||||||||||||||||||||
| 动作不平衡率 | 高灵敏度设置(H)：35±10% | |||||||||||||||||||||
| 动作时间 | 高灵敏度设置(H)：2s以下 | |||||||||||||||||||||
| 反相要素 | 动作值 | 额定电压的80%以下 | ||||||||||||||||||||
| 动作时间 | 0.5秒以下(等于额定电压时的反相电压状态时的动作时间) | |||||||||||||||||||||
| 过载要素的设 | 动作值 | 电流设定值的±10%(电流设定值的105～125%) | ||||||||||||||||||||
| 动作时间 | ? 时间设置刻度1 ： *大设定值的+10%、-5% | |||||||||||||||||||||
| 过载要素的温度影响 | 动作值 | ? ±5% (0～40℃时) | ||||||||||||||||||||
| 动作时间 | ? ±10% (0～40℃时) | |||||||||||||||||||||
| 过载要素的频率影响 | 动作值 | ±3%(额定频率变化±5%时) | ||||||||||||||||||||
| 动作时间 | ±5%(额定频率变化±5%时) | |||||||||||||||||||||
| 过载要素的控制电源的影响 | 动作值 | ±3%(额定电压的+10%、 -15%变化时) | ||||||||||||||||||||
| 动作时间 | ±5%(额定电压的+10%、 -15%变化时) | |||||||||||||||||||||
| 绝缘电阻 | ? 所有电气回路和安装面板间： 10MΩ以上 | |||||||||||||||||||||
| 耐电压 |
| |||||||||||||||||||||
| 雷电冲击耐电压 | 1.2/50μs波形(JEC-212) 正负极性 各3次 | |||||||||||||||||||||
| 过载能力 | 电动机回路 | 电流设定值的20倍、 2s、 2次(隔1min)〔SET-3□ 电流变送器的一次侧电流〕 | ||||||||||||||||||||
| 控制电源回路 | 额定电压的1.15倍、 3h、 1次 | |||||||||||||||||||||
| 耐久性(手动复位型) | 10,000次(接点不通电) | |||||||||||||||||||||
| 耐振动 | 误动作 | 10～55Hz 双振幅0.3mm X、Y、Z方向 各10min | ||||||||||||||||||||
| 耐久 | 10～25Hz 双振幅2mm X、Y、Z方向 各2h | |||||||||||||||||||||
| 耐冲击 | 误动作 | 98m/s2 X、Y、Z方向 | ||||||||||||||||||||
| 耐久 | 294m/s2 X、Y、Z方向 | |||||||||||||||||||||
| 测试按钮的动作(仅 限过载要素) | 瞬时动作(动作要素LED不亮灯) | |||||||||||||||||||||
