电机功率 | 0 |
---|---|
配套动力 | 3838 |
用途 | 矿用 |
品牌 | 华矿 |
型号 | CTY2.5/4B |
加工定制 | 是 |
不为失败找借口,要为成功找方法。
产品简介
蓄电池电机车是矿井水平巷道长距离运输的一种重要运输工具,在矿井运输及辅助运输中占有重要地位。它具有成本低,运输能力大,使用操作方便,具有非工作储备系统等优点。
矿用电机车由由机械部分和电气部分组成。机械部分包括:车架、轮对、轴承箱、弹簧托架、制动装置、撒砂装置、连接缓冲装置等。电气部分包括:直流串激电动机、控制器、电阻箱、受电弓、空气自动开关或隔爆插销、蓄电池(蓄电池电机车)。
矿用电机车主要特点
外形尺寸小、轴距短、小巧灵活,涨闸制动快而可靠,结构简单,易于维修,适用于支巷道和小矿运输和中小型矿调车用。
矿用电机车工作过程
1、架线式电机车的工作过程
高压交流电经牵引变流所降压、整流后,正极接到架空线上,负极接到铁轨上。机车上的受电弓与架空线接触,将电流引入车内,再经空气自动开关、控制器、电阻箱进入牵引电动机,驱动电动机运转。电动机通过传动装置带动车轮转动,从而牵引列车行驶。从电动机流出的电流经轨道流回变流所。
2、蓄电池式电机车的工作过程
蓄电池提供的直流电经隔爆插销、控制器、电阻箱进入电动机,驱动电动机运转。电动机通过传动装置带动车轮转动,从而牵引列车行驶。
2.5吨矿用电机车相关参数
型号:CTY2.5/6、7、9G(B)
粘重:2.5t
轨距:600、762或900mm
牵引力:2.55kN
**大牵引力:6.13kN
速度:4.54km/h
电源装置
电压:48V
容量:330Ah
电机功率×台数:3.5kW×1
尺寸长度(带碰头):2360mm宽度:914、1076或1214mm高度(轨面至顶棚):1550mm
轴距:650mm
轮径:Φ460mm
**小转弯半径:5m
调速方式:电阻或斩波调速
制动方式:机械制动。

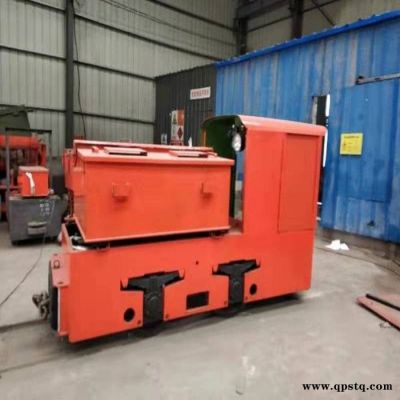

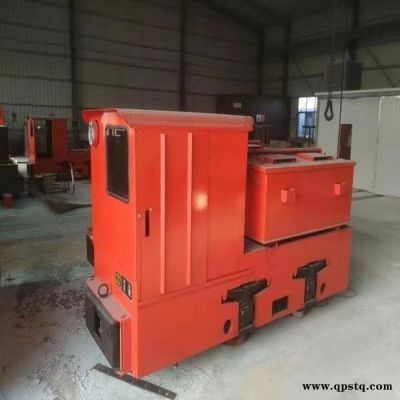

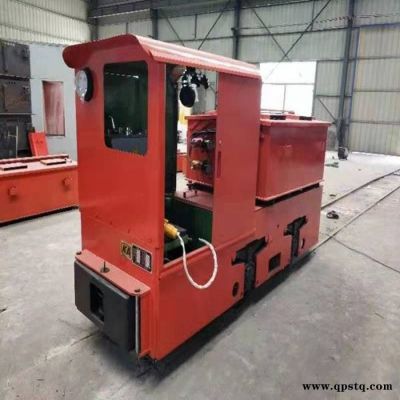

产品实物图
