是否有现货: | 是 | 认证: | 截止阀系列 |
品牌: | 硕翔阀门 | 通道方向: | 角式 |
阀杆上螺纹位置: | 上螺纹阀杆截止阀 | 连接形式: | 法兰 |
材质: | 不锈钢 | 流动方向: | 单向 |
驱动方式: | 手动 | 外型: | 大型 |
通道位置: | 直动式 | 适用介质: | 氧气 |
形态: | 角式 | 压力环境: | 高压 |
型号: | Jy41W | 规格: | Dn15---dn600 |
商标: | 硕翔阀门 | 包装: | 木箱 |
专利分类: | 截止阀03 | 专利号: | 0392898 |
1/2-24”: | 1/2-24” | 产量: | 100000 |

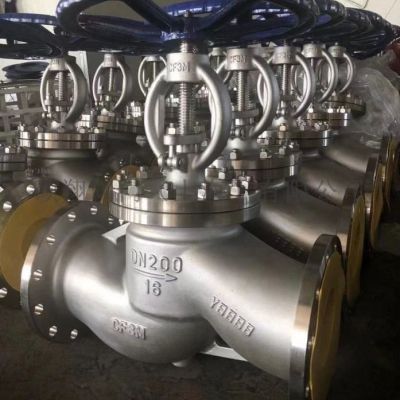

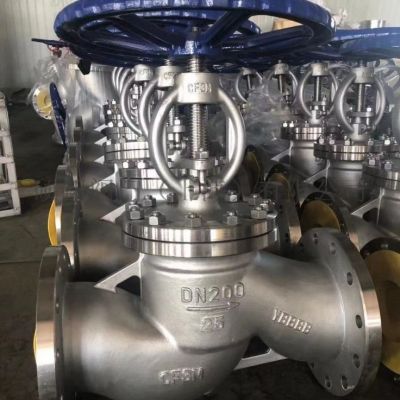

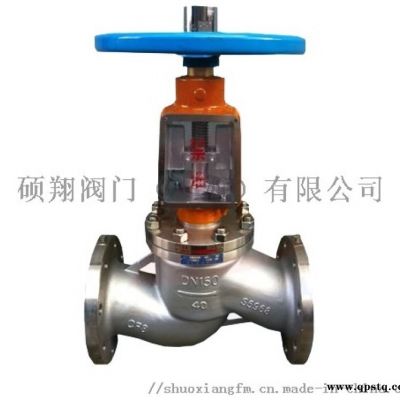

JY41W氧气截止阀硕翔阀门厂家销售基本介绍 JY41W氧气截止阀管路 阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能为设计原则,并参照 冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的 阀门。阀门类型:按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。主体材料选用不锈钢或阻燃性很好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。我公司的氧气管路 阀,自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!

1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向 ;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
D | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
重量 | kg | 5 | 6.5 | 7 | 13.5 | 16 | 32 | 45 | 60 | 80 | 107 | 134 | 268 | 449 | 663 | 750 | 1170 |
2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠
