是否有现货: | 是 | 认证: | 硕翔阀门 |
材质: | 碳钢不锈钢衬 衬胶 | 适用介质: | 各种工况介质 |
压力环境: | 低温常温高温 | 流动方向: | 双向 |
驱动方式: | 气动 | 零部件及配件: | 阀杆 |
连接方式: | 对夹法兰 | 工作温度: | 低温常温高温 |
工作压力: | 低压常压高压 | 密封形式: | 强制密封 |
密封面材质: | 软密封、硬密封 | 结构形式: | 对夹偏心 |
口径: | Dn40--dn2800 | 公称通径: | Dn50--dn2800 |
安装尺寸: | GB/t13927-2009 | 型号: | D671xf/d641xf/d673hy |
规格: | Dn40--dn2800 | 商标: | 硕翔阀门 |
包装: | 木箱 | 专利分类: | 蝶阀 |
专利号: | Df0226 | 1/2-120": | 1/2-120" |
产量: | 10000 |

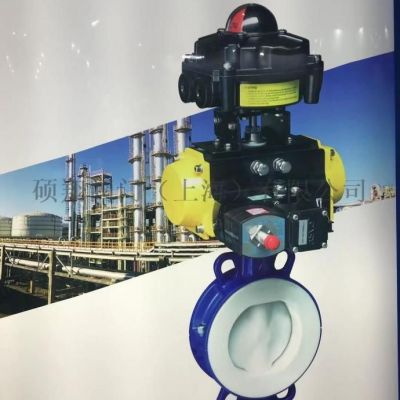

气动蝶阀硕翔阀门厂家生产销售基本介绍 硕翔阀门生产的气动蝶阀有 不锈钢气动蝶阀,硬密封气动蝶阀,软密封气动蝶阀,碳钢气动蝶阀。气动蝶阀的主要优点,结构简单,体积小重量轻,造价低,气动蝶阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。广泛应用在石油、化工、冶炼、制药、环保、污水处理、水利、电力、造纸业、矿浆等工况中。

1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏
1、气动蝶阀齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
1、安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和 内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。
4、安装完毕后,对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型 可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。
1、气动蝶阀在使用过程中,应经常保持清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧,不应压成歪状态,以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时,可将阀门按连接方式直接装置在管路上。一般情况下,可安装在管路任意位置上,但需便于操作的检修,注意截止阀介质流向应是纵阀瓣下面往 ,升降式止回阀只能水平安装。
4、气动蝶阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨损。闸阀和上螺纹截止阀内有倒密封装置,手轮旋至 上位置拧紧,即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。
6、安装前,必须仔细核对本阀标志的压力,通径是否符合使用要求,消除运输过程所造成的缺陷,并消除阀件的污垢。
