| 材料 | GCr15 |
|---|---|
| 规格 | 30*72*27 |
| 扭矩 | 200 |
| 品牌 | KLQ |

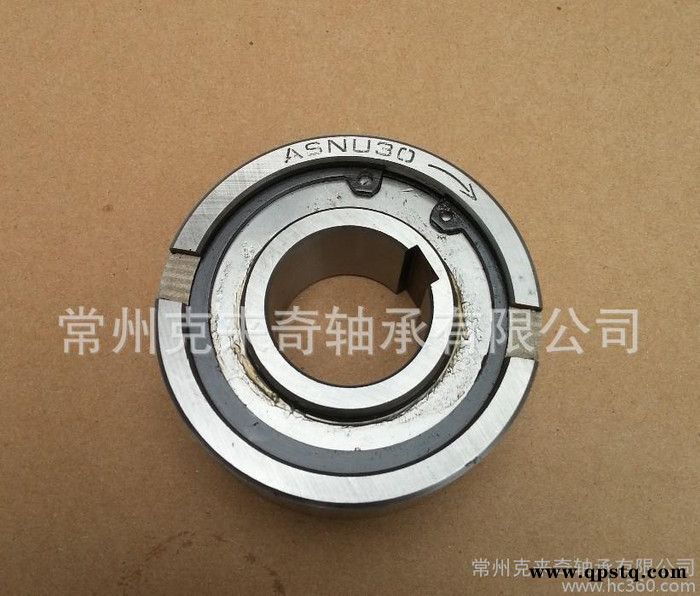

| 型号 | ASNU30 |
凸轮离合器ASNU系列ASNU SERIES CAM CLUTCHES
1.外圈2.凸轮3.挡板4.弹性挡板5.弹簧6.内圈
型号 | 扭矩能力 | **高转速Max.Overrunning Speed | 内圈内径 | 外键槽 | A | B | C | 重量 | |
Model | Torque Capacity | 内圈 | 外圈 | Bore Size | Keyway | Weight | |||
| N.m | R/min | r/min | H7 |
|
|
|
| g |
ASNU8/10/12 | 18 | 4,500 | 2,300 | 12 | 4x1.8 | 13 | 35 | 30 | 68 |
ASNU15 | 28 | 3,500 | 1,800 | 15 | 5x1.2 | 18 | 42 | 36 | 120 |
ASNU17 | 50 | 3,200 | 1,600 | 17 | 5x1.2 | 19 | 47 | 38 | 150 |
ASNU20 | 84 | 2,500 | 1,300 | 20 | 6x1.6 | 21 | 52 | 45 | 220 |
ASNU25 | 128 | 2,000 | 1,000 | 25 | 8x2.0 | 24 | 62 | 52 | 360 |
ASNU30 | 200 | 1,600 | 800 | 30 | 8x2.0 | 27 | 72 | 62 | 530 |
ASNU35 | 475 | 1,400 | 700 | 35 | 10x2.4 | 31 | 80 | 70 | 790 |
ASNU40 | 607 | 1,300 | 650 | 40 | 12x2.2 | 33 | 90 | 78 | 1050 |
ASNU45 | 756 | 1,100 | 550 | 45 | 14x2.1 | 36 | 100 | 85.3 | 1370 |
ASNU50 | 1,124 | 1,000 | 500 | 50 | 14x2.1 | 40 | 110 | 92 | 1900 |
ASNU60 | 1,975 | 840 | 420 | 60 | 18x2.3 | 46 | 130 | 110 | 3110 |
ASNU70 | 2,514 | 750 | 380 | 70 | 20x2.7 | 51 | 150 | 125 | 4390 |
ASNU80 | 3,924 | 670 | 340 | 80 | 22x3.1 | 58 | 170 | 140 | 6440 |
ASNU系列单向離合器的外圈與托架是按照壓入配合的方式設計的。必須確保表面尺寸的精確性。
托架的內徑為H7級公差時，外圈需安裝鍵；托架內徑為K6級公差時，外圈無須安裝鍵。
請確保托架具有足夠的強度以承受安裝单向離合器時所需要的壓力。
請按照单向離合器上箭頭指示的方向來安裝单向離合器。
安裝单向離合器時，應使用63型的軸承裝配以避免向力作用，因為這類離合器內部沒有裝配軸承。
軸的公差推薦使用h7級。
ASNU系列单向離合器特徵：外鍵槽在外圈的端面上。
