| 材料 | 钢 |
|---|---|
| 规格 | DLY2-5 |
| 扭矩 | 50 |
| 适用范围 | 通用 |
| 重量 | 2 |
| 转速 | 4500 |
| 是否标准件 | 是 |
| 样品或现货 | 现货 |
| 是否库存 | 是 |
| 品牌 | 通用 |
| 型号 | DLY2 |

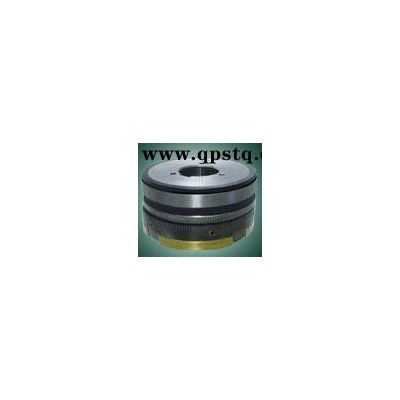

牙嵌式电磁离合器说明书
一、主要用途
离合器主要用于机械传动系统中，可在主、从动部分相对转速较低或为零情况下，实现从动部分与主动部分的结合，从而起到起停换向、定位等目的。
二、离合器可在下列条件下能可靠工作
离合器安装地点海拔不超过2000m；
周围环境温度-5℃~+40℃；
周围介质中无**危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
离合器线圈电压波动不超过+5%和-15%额定电压；
离合器可在有润滑和无润滑的情况下工作;
三、安装
离合器可水平安装也可垂直安装，安装在轴上的离合器应保持主动轴与从动轴之间的同轴度不大于0.05mm并保证工作间隙 δ值。安装间隙0.9mm.
离合器安装前两端面齿应清洗干净。
离合器主、从动部分轴向需固定，不许有轴向窜动。
主要性能参数
Main Technical Data
规格 | 额定传递力矩N.M | 额定电压 D.C.V | 线圈消耗功率(20℃)W | 允许**高结合转速 r/min | 允许**高转速 r/min |
5A | 50 | 24 | 21 | 36 | 4500 |
5AN | 50 | 24 | 26 | 36 | 4500 |
10A | 100 | 24 | 28 | 30 | 4000 |
25A | 250 | 24 | 32 | 20 | 3500 |
