| 材料 | 钢 |
|---|---|
| 规格 | DLM10-2 |
| 扭矩 | 20 |
| 适用范围 | 机床 |
| 重量 | 3 |
| 转速 | 20 |
| 品牌 | 天津 |
| 型号 | DLM10-2A |
公司网址://shuntongdq.cn.
电话: 0577-62759727
手机:13736925020
QQ:83777876

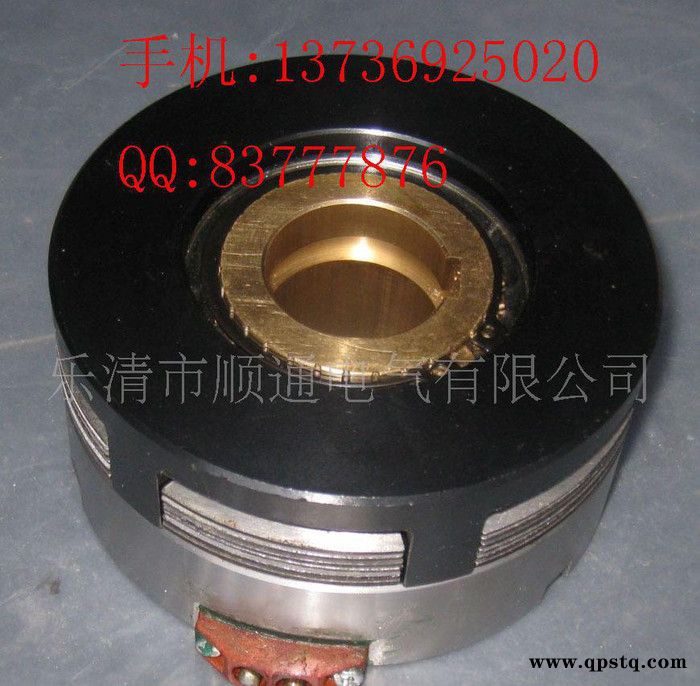

DLM10（EKE系列）电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转 运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.
离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路，就能方便的对其实现自动、远程控制，从而满足机械传动系统的变速、换向、起动及定位等各种要求。
该系列离合器属于磁通不经过摩擦片组的结构形式，短电后的残余力矩小，动作时间快。特别适用于对动作时间有要求的场合使用。在使用过程中摩擦片磨损到一定程度，出现力矩下降时，需将工作气隙进行调整。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数
规格 | 额定动力矩 | 额定静力矩 | 空效力矩 | 接通时间 | 断开时间 | 额定电压 | 线圈消耗功率 (20℃) | 允许最高转速 | 重量 |
1A/1A·G | 12.5 | 20/14 | 0.088/0.05 | 0.14/0.11 | 0.03/0.025 | 24 | 26 | 3000 | 2 |
2A/2A·G | 25 | 40/27.5 | 0.175/0.10 | 0.18/0.16 | 0.032/0.028 | 24 | 27 | 3000 | 2.6 |
4A/4A·G | 40 | 63/44 | 0.280/0.16 | 0.20/0.18 | 0.04/0.03 | 24 | 33 | 3000 | 3.2 |
6A/6A·G | 63 | 100/70 | 0.350/0.26 | 0.25/0.20 | 0.045/0.04 | 24 | 43 | 3000 | 4 |
10A/10A·G | 100 | 160/110 | 0.500/0.35 | 0.28/0.25 | 0.06/0.045 | 24 | 43 | 3000 | 5.5 |
16A/16A·G | 160 | 250/175 | 1.00/0.56 | 0.30/0.28 | 0.08/0.06 | 24 | 47 | 2500 | 7.8 |
25A/25A·G | 250 | 400/280 | 1.50/0.88 | 0.35 /0.30 | 0.11/0.08 | 24 | 55 | 2200 | 11 |
40A/40A·G | 400 | 630/440 | 2.50/1.40 | 0.40/0.35 | 0.12/0.11 | 24 | 62 | 2000 | 15 |
63A/63A·G | 630 | lO00/700 | 4.00/2.20 | 0.50/0.40 | 0.15/0.12 | 24 | 70 | 1750 | 21 |
100A/100A·G | 1000 | 1600/1100 | 6.00/3.00 | 0.60/0.50 | 0.18/0.15 | 24 | 79 | 1600 | 32 |
160A/l60A·G | 1600 | 2500/1750 | 10/5.5 | 0.90/0.70 | 0.22/0.18 | 24 | 93 | 1350 | 50 |
250A/250A·G | 2500 | 4000/2750 | 15/8.6 | 1.15/0.90 | 0.28/0.25 | 24 | 110 | 1200 | 77 |
400A/400A·G | 4000 | 6300/4400 | 24/14 | 1.30/1.20 | 0.35/0.30 | 24 | 123 | 1000 | 122 |
安装示意图
外形与安装尺寸
规格 | 径向尺寸 Radil Demensions | 轴向尺寸 Axial Demensions | 电刷 | |||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||
1A/1A·G | 100 | 100 | 85 | 50 | 18 | 50+0.025 | 19.90+0.14 | 2-φ6 | 4-M6 | 45 | 42 5 | 5.5 | 8 | 0.30 | 湿式
| |
2A/2A·G | 110 | 110 | 90 | 55 | 20 | 60+0.025 | 22.30+0.14 | 2-φ6 | 4-M6 | 48 | 45 5 | 5.5 | 8 | 0.30 | ||
4A/4A·G | 120 | 120 | 100 | 60 | 25 | 80+0.03 | 27.60+0.14 | 3-φ6 | 6-M6 | 52 | 48 6 | 5.5 | 8 | 0.30 | ||
6A/6A·G | 132 | 132 | 105 | 65 | 30 | 80+0.03 | 32.60+0.17 | 3-φ6 | 6-M8 | 55 | 50 7 | 5.5 | 8 | 0.30 | ||
10A/10A·G | 147 | 145 | 120 | 75 | 40 | 120+0.035 | 42.90+0.17 | 3-φ8 | 6-M8 | 58 | 53 7 | 5.5 | 8 | 0.35 | ||
16A/16A·G | 162 | 160 | 135 | 85 | 45 | 140+0.035 | 48.30+0.17 | 3-φ8 | 6-M8 | 62 | 57 7 | 5.5 | 8 | 0.40 | ||
25A/25A·G | 182 | 180 | 155 | 95 | 50 | 160+0.035 | 53.60+0.2 | 3-φ10 | 6-M10 | 68 | 63 8 | 6 | 8 | 0.45 | ||
40A/40A·G | 202 | 200 | 170 | 120 | 60 | 180+0.035 | 640+0.2 | 3-φ10 | 6-M10 | 76 | 70 9 | 6.25 | 8 | 0.50 | ||
63A/63A·G | 235 | 230 | 200 | 125 | 70 | 200+0.045 | 74.30+0.2 | 3-φ14 | 6-M12 | 86 | 80 10 | 6.25 | 8 | 0.60 | ||
100A/100A·G | 270 | 255 | 235 | 150 | 70 | 200+0.045 | 74.30+0.2 | 3-φ14 | 6-M17 | 100 | 92 12 | 8.5 | 10 | 0.70 | ||
160A/l60A·G | 310 | 295 | 260 | 180H8 | 75 | 20±0.026 | 81.10+0.2 | 3-φ16 | 6-M16 | 115 | 107 14 | 8 | 10 | 0.80 | ||
250A/250A·G | 360 | 340 | 305 | 200H8 | 100 | 28±0.026 | 106.40+0.2 | 4-φ16 | 8-M16 | 132 | 122 15 | 8.5 | 10 | 0.90 | ||
400A/400A·G | 420 | 395 | 350 | 235H8 | 120 | 320+0.05 | 126.70+0.20 | 4-φ20 | 8-M16 | 150 | 138 17 | 8.5 | 10 | 1 | ||
