材料 | DT4 |
---|---|
规格 | DLD2-05 DLD2-10 DLD2-20 DLD2-40 DLD2-80 DLD2-160 D |
扭矩 | 额定力矩(N.m): 5 10 20 40 80 160 250 320 500 1000 |
适用范围 | 适用于高频动作的机械传动系统,可在主动部分运转的情况下,使从动部分与主动部分结合或分离。广泛适用于包 |
转速 | 允许**工作转速(rpm): 3600 3600 3000 3000 2500 2500 2500 |
额定电压DC(V) | 24 |
额定功率P20℃(W) | 12 15 20 25 35 45 55 60 80 100 |
断开时间(≤ms) | 15 25 35 45 60 90 170 200 260 330 |
品牌 | 正道 |
型号 | DLD2 |
供应**DLD2系列干式单片电磁离合器数控现货 ** **
规格:DLD2-05 DLD2-10 DLD2-20 DLD2-40 DLD2-80 DLD2-160 DLD2-250 DLD2-320 DLD2-500 DLD2-1000
额定力矩:5 10 20 40 80 160 250 320 500 1000

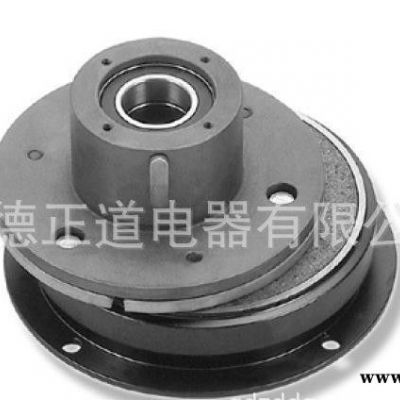

DLD2系列干式单片电磁离合器为无滑环、通电型工作的。线圈不旋转,一个摩擦付,结构紧凑,性能稳定,安装方便,响应迅速,传递力矩大,无空载损耗,使用寿命长。适于高频动作的机械传动系统,可在主动部分运转的情况下,使从动部分与主动部分离合、寸动、变速、正逆转、过载保护,实现传递扭矩和控制运动等作用。广泛应用于机床、纺织、印刷、造纸、包装、建筑、船舶、轻工及办公等机械传动系统中。
主要由励磁部分(磁轭、线圈)、挡板、联接组合件(衔铁、弹簧片、联接法兰)三部分组成。当励磁部分通电时,产生磁通,闭合磁路。挡板与衔铁形成的摩擦副产生摩擦力矩,实现扭矩传动。当线圈断电后,衔铁在弹簧片的作用下释放,从动部分的扭矩消失。
供应**DLD2系列干式单片电磁离合器数控现货 ** **
安装注意事项:
1,摩擦片及衔铁表面不得有油污,须保持清洁,安装时须保证同轴度不大于0.1mm。
2,与离合器配合的轴孔与轴精度为h8/h7。主从动侧需固定,不可轴向窜动,须保证工作气隙“δ”。
项目型号 | DLD2-05 | DLD2-10 | DLD2-20 | DLD2-40 | DLD2-80 | DLD2-160 | DLD2-250 | DLD2-320 | DLD2-500 | DLD2-1000 |
额定力矩(N.m) | 5 | 10 | 20 | 40 | 80 | 160 | 250 | 320 | 500 | 1000 |
额定功率P20℃(W) | 12 | 15 | 20 | 25 | 35 | 45 | 55 | 60 | 80 | 100 |
额定电压DC(V) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
接通时间(≤ms) | 55 | 75 | 120 | 140 | 230 | 250 | 303 | 380 | 450 | 505 |
断开时间(≤ms) | 15 | 25 | 35 | 45 | 60 | 90 | 170 | 200 | 260 | 330 |
允许**高工作转速(rpm) | 3600 | 3600 | 3000 | 3000 | 2500 | 2500 | 2500 | 2000 | 2000 | 1500 |
亲,广德正道电器有限公司专业制造电磁失电制动器,电磁通电制动器,交流电磁制动器,干式单片电磁离合器、干式单片电磁制动器、电磁离合制动器组合、微型电磁制动器、YEJ制动电机电磁刹车、RY系列整流器。广泛用于YEJ刹车电机及自动化传动系统。
数控加工,**现货,接受定制,量大价优,全国物流快递。正道出品,品质保证。
