佳科离合器JKC-DB-0.6KG 12mm DC24V 电磁离合器

JKC-DB-0.6KG 12mm DC12V 11W 8000转 扭力6nm 动摩擦转距5nm 静摩擦转距5.5nm 摩擦面外径63mm 法兰安装盘直径80mm 安装孔孔距72mm 离合线圈内孔35mm 离合线圈厚度24mm 离合电枢内孔直径有12mm和15mm两种 总重量kg

改装型内轴承式电磁离合器JKC-DB-0.6KG 12mm DC12V剖视图

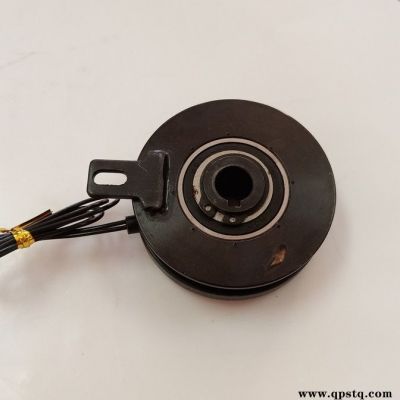

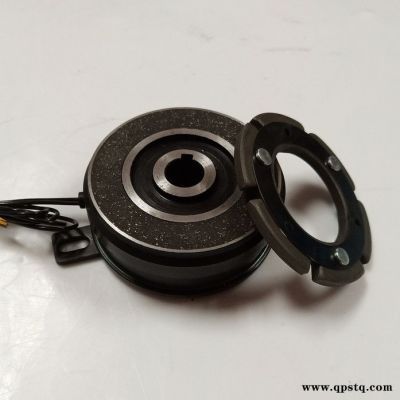

改装型内轴承式电磁离合器JKC-DB-0.6KG 12mm DC24V 整体图

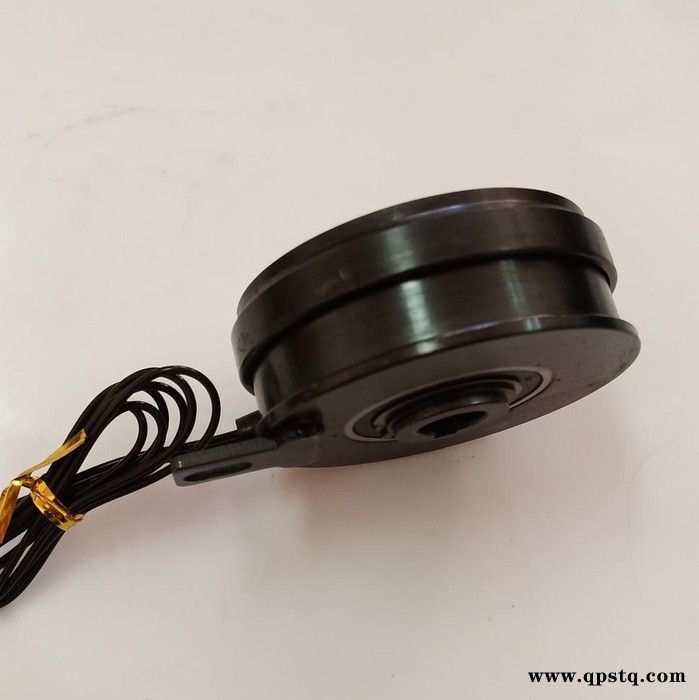

改装型内轴承式电磁离合器JKC-DB-0.6KG 12mm DC24V 离合线圈

型号选择：（可直接点击，跳到相应型号产品链接）

JKC-F-0.6KG 轴孔12/15mm

JKC-F-1.5KG 轴孔15/20mm

JKC-F-2.5KG 轴孔20/25mm

JKC-F-5KG 轴孔25/30mm

JKC-F-10KG 轴孔30/40mm

JKC-F-20KG 轴孔40/50mm

JKC-F-40KG 轴孔50/60mm

             JKC-F系列离合器|JKC-F2离合器|JKC-F1系列离合器|

安装指南

一、：电磁离合线圈的安装方式

1、应对准基准平面，保证磁轭轴线与轴同心，并与基准水平面垂直。

2、注意不要拉断或者碰到出口线，安装时先将出口线固定好。

3、因为电磁线圈通电后立即产生磁力，安装时应选用不导磁材料进行隔磁处理。

4、不能重力敲击、捶打，谨防变形导致无法安装使用。

二、：离合电枢（转子）的安装方式

1、不能用重力或硬物敲击、捶打电枢（转子）外圆侧面，电枢（转子）外圆和摩擦面易受损，需用挡圈小心顶入，要保持垂直顶入，不能倾斜。

2、电枢（转子）应装在距磁轭容许的轴向间隙内，0.6KG/1.5KG/2.5KG取值0.3-0.5mm,5KG/10KG取值0.8-1.3mm,20KG/40KG取值1.5-2.5mm。

3、电枢（转子）装好后应能灵活转动，轴向和径向均不能有卡死的情况。

三、：衔铁的安装方式

1、衔铁上预留有安装螺丝孔，将配套的螺丝钉均匀、缓慢拧紧，并涂上少量防松胶，防松胶不能涂太多，太多胶滴进弹片中，会影响弹片的动作，造成弹片不松动，影响产品的使用。

第四步：间隙的调节方式

1、法兰式离合器通过摩擦力传递扭矩，长期使用，会造成摩擦面的磨损，致使间隙增大。法兰式电枢（转子）与衔铁之间的间隙标准：0.6KG/1.5KG/2.5KG取值0.2-0.3mm,5KG/10KG取值0.2-0.35mm,20KG/40KG取值0.3-0.5mm。如果间隙大于标准值，则需要重新调节间隙。调整后可以重新正常工作。

2、电磁离合线圈、电枢（转子）、衔铁部件端面加工有螺纹孔以便拆装。

【特点】

1.高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。

2.耐久性强：散热情况良好，而且使用了较高等级的材料，即使是高频率，高能量的使用，也十分耐用。

3.组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。

4.动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。

【维护保养】

为了保护电磁离合器不间断的运行，必须要经常对其进行维护和保养：

1.经常在电磁离合器的可动部分添加润滑剂。

2.定期检查衔铁行程的长度。因为在离合器运行过程中，由于剖动面的磨损，衔铁的行程长度将增大。当衔铁行程长度达不到正常值时，必须进行调整，以恢复制动面与转盘之间的间隙。如果衔铁行程长度增大到正常值以上，就可能大大降低吸力。

3.如果更换了磨损的制动面，应重新适当调整制动面与转盘直接的间隙。

4.经常检查螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和连接线螺栓。

5.定期检查可动部件的机械磨损情况，并清除电磁铁零件表面的灰尘、花毛和污垢。
