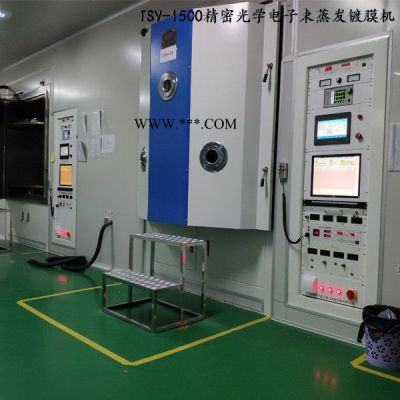

天星达TSV1500电子束蒸发光学镀膜机光学机镜片镀膜

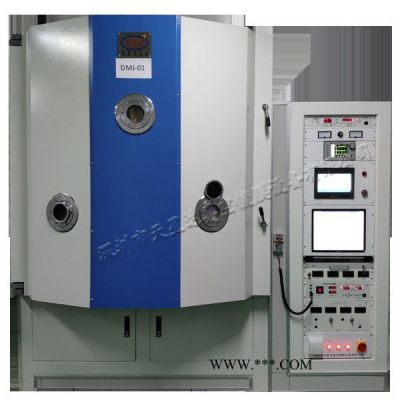

精密光学电子束蒸发镀膜机

    我公司生产的自动光学真空镀膜机具有石英晶体膜厚自动控制及光学膜厚自动控制两种方式,通过PLC和工控机联合实现对整个镀膜过程的全程自动控制,包括真空系统,烘烤系统,蒸发过程和膜层厚度的监控功能,可实现无人值守的自动控制,从而提升了工作效率和保证产品质量的一致性和稳定性.

应用范围：
    该设备采用e型电子枪蒸发源，可蒸发各种高熔点金属和氧化物，可在玻璃，塑料,陶瓷基体上镀制各种多层薄膜,如:红外膜,宽带增透膜,分光膜 ,冷光膜，IR-CUT膜，干涉截止滤光片，偏振膜,电学膜， 适用于眼镜，光学镜头，精密光学元件，激光和电子行业的大规模工业生产。

主要特点：
1 电子枪输出功率稳定，特殊结构设计有效杜绝二次电子的产生和电子枪打火。
2 转动采用磁流体引入,长期运转密封可靠。
3 工件转动座多重水冷和重力导向设计，运转平稳可靠，径向和轴向跳动3-5mm。
4 采用PLC+触摸屏控制, 多重泵阀水电互锁互保护，可全程自动控制,包括真空系统,烘烤系统,整个蒸发镀膜过程。
5 安装采用全程四极质谱监控和氦质谱检漏, 真空密封性好, 设备工艺稳定可靠。
6 所有零部件采用国内**, 电器元件采用进口或合资企业产品, 设备24小时连续长期运行可靠稳定。
基本参数：
1. 立式前开门结构，不锈钢真空室Φ1500X1500mm
2. 极限真空：1×10-4Pa（空载清洁真空系统，300°烘烤后）
3. 恢复真空时间：大气至4×10-3Pa≤15min。
4. 大抽速主泵，KT-630型扩散泵（18000L/s）两台，配备防湍流装置。
5. 工件转动：采用磁流体密封转动装置，转动座多重水冷和重力导向设计，运转平稳可靠。
6. 工件烘烤：桶状上烘烤,三点控温,烘烤温度350°。
7. 永磁E型电子枪，枪功率10KW/支；可配置单枪或双枪，多穴坩埚和环形坩埚。
8. 配备美国Inficon公司生产的SQC310C 或IC6型石英晶体膜厚控制仪。
9. 10英寸触摸屏和**（PLC）编程控制器，对设备真空系统、蒸发源系统、烘烤系统、工件转动系统、膜厚监控系统等进行监测和控制，可采用自动和手动两种模式。

10. 可选配Φ16CM的离子源或深冷低温冷阱。
