商品信息

基本参数

品牌：	LEESUN
所在地：	广东东莞市
起订：	≥10 台
供货总量：	1000 台
有效期至：	长期有效
加工定制：	是
类别：	齿轮减速机

详细说明

加工定制	是
类别	齿轮减速机
齿轮类型	针轮减速机
安装形式	卧式
布局形式	同轴式
齿面硬度	硬齿面
用途	减速机
输入转速	5,000（rpm）
输出转速范围	3倍额定输出力矩（rpm）
许用扭矩	3（N.m）
使用范围	应用于航天工业、半导体设备、工具机到包装、自动化产业、产业用机器人、医疗检验、精密测试仪器等
级数	三级
减速比	3
品牌	Apex
型号	AB090-010-S2-P2

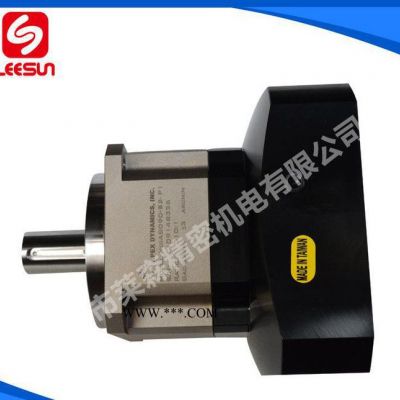

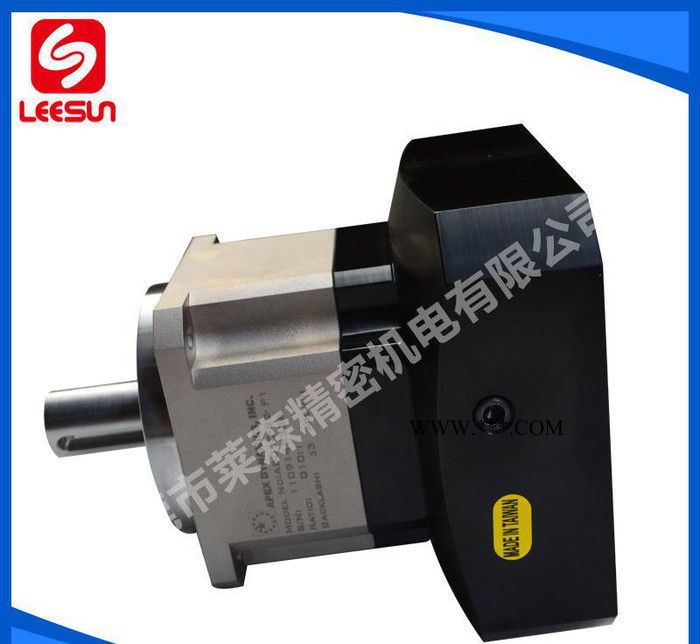

产品介绍：

台湾精锐广用动力 APEX减速机是针对高性能的设备需求来设计，采用专利的行星臂架与输出轴一体式，使减速机的结构相当紧凑，使用寿命长达两万个小时，超大扭力值较同型产品高30%以上，超低背隙、低噪音。此外，不含保持器之满针滚针轴承、螺旋齿轮以及马达连接板的模组化设计等先进设计理念的采用，更使其精密度、可靠性等保持先进水平。因此广泛应用于航天工业、半导体设备、工具机到包装、自动化产业、产业用机器人、医疗检验、精密测试仪器等。

技术参数 I：

规格			节数	减速比	AB042	AB060	AB090	AB115	AB142	AB180	AB220
额定输出力矩 T2N		Nm	1	3	20	55	130	208	342	588	1,140
				4	19	50	140	290	542	1,050	1,700
				5	22	60	160	330	650	1,200	2,000
				6	20	55	150	310	600	1,100	1,900
				7	19	50	140	300	550	1,100	1,800
				8	17	45	120	260	500	1,000	1,600
				9	14	40	100	230	450	900	1,500
				10	14	40	100	230	450	900	1,500

			2	15	20	55	130	208	342	588	1,140
				20	19	50	140	290	542	1,050	1,700
				25	22	60	160	330	650	1,200	2,000
				30	20	55	150	310	600	1,100	1,900
				35	19	50	140	300	550	1,100	1,800
				40	17	45	120	260	500	1,000	1,600
				45	14	40	100	230	450	900	1,500
				50	22	60	160	330	650	1,200	2,000
				60	20	55	150	310	600	1,100	1,900
				70	19	50	140	300	550	1,100	1,800
				80	17	45	120	260	500	1,000	1,600
				90	14	40	100	230	450	900	1,500
				100	14	40	100	230	450	900	1,500
最大输出力矩 T2B		Nm	1,2	3～100	3倍额定输出力矩
额定输入转速 N1N		rpm	1,2	3～100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
最大输入转速 N1B		rpm	1,2	3～100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
超精密背隙P0		arcmin	1	3～10	-	-	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
超精密背隙P0		arcmin	2	15～100	-	-	-	≤ 3	≤ 3	≤ 3	≤ 3
精密背隙P1		arcmin	1	3～10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
精密背隙P1		arcmin	2	15～100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
标准背隙P2		arcmin	1	3～10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
标准背隙P2		arcmin	2	15～100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
扭转刚性		Nm /arcmin	1,2	3～100	3	7	14	25	50	145	225
最大径向力 F2rB2		N	1,2	3～100	780	1,530	3,250	6,700	9,400	14,500	50,000
最大轴向力	Fa1B22	N	1,2	3～100	350	630	1,300	3,000	4,000	6,200	35,000
最大轴向力	F2a2B2	N	1,2	3～100	390	765	1,625	3,350	4,700	7,250	25,000
使用寿命		hr	1,2	3～100	20,000 *
效率		%	1	3～10	≧ 97 %
效率		%	2	15～100	≧ 94 %
重量		kg	1	3～10	0.5	1.3	3.7	7.8	14.5	29	48
重量		kg	2	15～100	0.8	1.5	4.1	9	17.5	33	60
使用温度		oC	1,2	3～100	-10oC～+90oC
润滑			1,2	3～100	合成润滑油脂(NYOGEL 792D)
防护等级			1,2	3～100	IP65
安装方向			1,2	3～100	任意方向
噪音值 (n1=3000 rpm)		dB	1,2	3～100	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

减速比 ( i =Nin/Nout )
输出转数100rpm 时，作用于输出轴中心位置。
连续运转，使用寿命为10,000 hrs

技术参数表 II

规格		节数	减速比1	AB042	AB060	AB090	AB115	AB142	AB180	AB220
转动惯量 J1	kg/cm2	1	3	0.03	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56

		2	15	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			20	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.03	0.13	0.44	2.57	7.03	22.51

安装规格( 减速比 i = 3 ～ 10 )

	AB042	AB060	AB090	AB115	AB142	AB180	AB220
D1	50	70	100	130	165	215	250
D2	3.4	5.5	6.6	9	11	13	17
D3j6	13	16	22	32	40	55	75
D4g6	35	50	80	110	130	160	180
D5	22	45	60	80	75	95	115
D6	M4 X 0.7P	M5 X 0.8P	M8 X 1.25P	M12 X 1.75P	M16 X 2P	M20 X 2.5P	M20 X 2.5P
D7	56	80	116	152	185	240	292
L1	42	60	90	115	142	180	220
L2	26	37	48	65	97	105	138
L3	5.5	7	10	12	15	20	30
L4	1	1.5	1.5	2	3	3	3
L5	16	25	32	40	63	70	90
L6	2	2	3	5	5	6	7
L7	4	6	8	10	12	15	20
L8	31	35	48	61	71.5	84.5	93
L9	3.2	4	6	9.5	12	15	15
L10	10	12.5	19	28	36	42	42
C13	46	70	100	130	165	215	235
C23	M4 X 0.7P	M5 X 0.8P	M6 X 1P	M8 X 1.25P	M10 X 1.5P	M12 X 1.75P	M12 X 1.75P
C33	≤11	*≤14 / ≤16	≤19 / ≤24	≤32	≤38	≤48	≤55
C43	25	30	40	50	60	82	82
C53G6	30	50	80	110	130	180	200
C63	3.5	4	4	5	6	6	6
C73	42	60	90	115	142	190	220
C83	29.5	41.5	48	61	71	96	100
C93	86.5	113.5	144	187	239.5	285.5	331
C103	8.75	10	11.25	13.5	16	18.25	20
B1h9	5	5	6	10	12	16	20
H1	15	18	24.5	35	43	59	79.5

C1～C10 是公制标准马达连接板之尺寸。
AB060 5,10 减速比提供C3≤16可选。
