| 额定功率 | 5.5kw |
|---|---|
| 级数 | 单级 |
| 减速比 | 10 |
| 类别 | 蜗轮蜗杆减速机 |
| 使用范围 | 水泥 |
| 输入转速 | 1440rpm |
| 许用扭矩 | 10N.m |
| 用途 | 减速机 |
| 安装形式 | 卧式 |
| 是否可定制 | 是 |
| 安装机构型式 | 卧式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 软齿面 |
| 齿轮类型 | 蜗轮蜗杆 |
| 输出转速范围 | 40rpm |
| 品牌 | 金马 |
| 型号 | GCWS125 |
| 加工定制 | 是 |
| 是否原厂 | 是 |

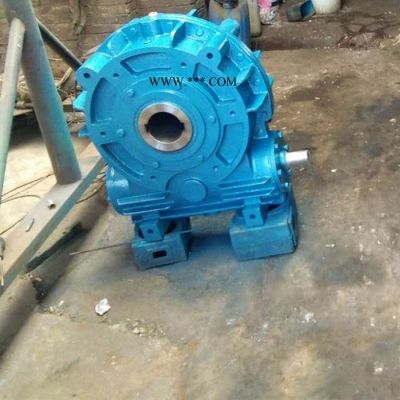

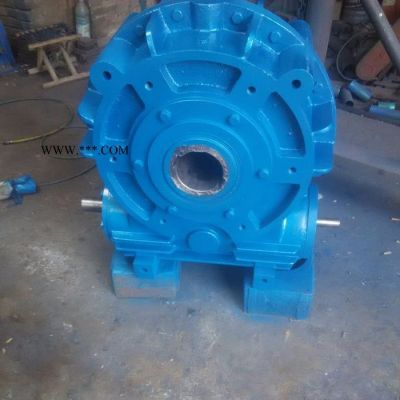

圆弧齿圆柱蜗杆减速机
圆弧齿圆柱蜗杆减速机:包括 WHT减速机(通用型)，WHX蜗杆减速机(蜗杆在蜗轮之下)，WHS蜗杆减速机(蜗杆在蜗轮之上)和WHC圆弧齿圆柱蜗杆减速机(蜗杆在蜗轮之侧)四个系列，主要用于冶金、
矿山起重、运输、化工、建筑等各种机器设备的减速传动,工作环境温度为0℃~45℃,高速轴可正反
向运输,蜗杆转数≤1500r/min。
WHC圆弧齿圆柱蜗杆减速机是采用轴截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，由
于蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，因而降低了齿面应力，增加了齿
面强度，提高 了承载能力，同时该齿形合理地减薄了蜗杆齿厚，增加了蜗轮齿根厚，因而蜗轮齿
根抗弯强度增大，传递能力增大，还有接触线与圆周速度夹角绝大部分在40°~90°之间，容易形
成液体润滑，齿面间摩擦系数小，所以效率高，温度底。
WHC圆弧齿圆柱蜗杆减速机符合JB2318-79标准，WHX-蜗杆可以在蜗轮之下的圆弧齿圆柱蜗杆减速器。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4~163KW之间;输出扭矩在11~2600kgf·m之间，输入轴转数一般不大于1500转/分;高速轴可正反两向运转;工作环境温度为-40℃~45℃;当工作环境温度低于0℃时，启动前润滑油必须加
温到0℃以上。中心距:120、125、150、160、180、200、210、25O、280、300、320、360、400、420、450、500，速比:8、10、12.5、16、20、25、31.5、40、50九种。
圆弧圆柱蜗杆减速机采用单级蜗杆减速传动，符合**标准GB9147-88，此标准达国际八十年代水
平。全系列包括三种型号、十六种中心距、十二种速比。输入功率范围在0.39-189KW之间，输出扭
矩在107-43500N.m之间。沧州巨祥减速机产品已全面通过ISO9001:2000认证，为适应市场需求，我厂不断开发新产品，研制出了灌溉设备专用减速机、圆弧圆柱蜗杆减速机、蜗轮丝杆升降机、大棚卷帘机专用减速机、电炉专用减速机、套丝机专用减速机等一系列科技含量较高的新产品。
圆弧圆柱蜗杆减速机具有承载能力大、传动效率高、使用可靠、寿命长等优点，可适用于冶金、矿
山、起重、运输、化工、建筑等各种行业机械设备的减速传动。减速器的蜗杆轴可正、反两个方向运转，输入转速不超过1500r/min，工作环境温度为-40-40°C。当工作环境温度低于0°C时，起动前润滑油必须加热到0°C以上;当工作环境温度高于40°C时，必须采取冷却措施。
SCWu型轴装式圆弧圆柱蜗杆减速机(JB/T6387 - 1992)直接套装在工作机主轴上，包括 SCWU ，
SCWS，SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动
圆弧圆柱蜗杆减速机工作条件:减速器蜗杆轴转速不超过 1500 r/min;工作环境温度为- 40~40 ℃，当工作环境温度低于0 ℃时，启动前润滑油必须加热到0 ℃以上;减速器可正、反向运转。
圆弧圆柱蜗杆减速机型号:
(1)SCWU 型-蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器;
(2)SCWS 型-蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器;
(3)SCWO 型-蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器
| 产品名称 | GCW圆弧圆柱蜗杆减速机 | 装配代号 | F-带风扇 | 标准 | Q/JF01-1999 |
| 公司名称 | 德州正金减速机械 | 蜗杆轴转数 | ≯1500R | 电机极数 | 4P |
| 减速机型号 | SCW125 | 工作环境温度 | -40-40℃ | 输出转矩 | 1250 |
| 中心距 | 125 | 传动比 | 12.5 | 结构形式 | 空心轴输出 |
| 外形 | 蜗杆在蜗轮之下 | 重量 | 80KG | 结构图 | 见说明书 |
