| 类别 | 行星减速机 |
|---|---|
| 类型 | 齿轮箱 |
| 使用范围 | 减速机 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 行星齿轮 |
| 品牌 | JHKG |

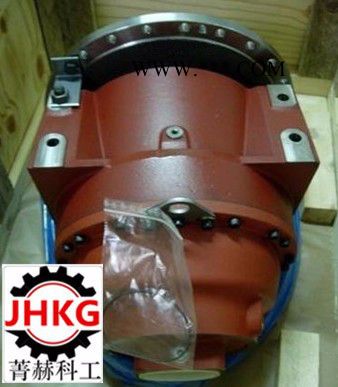

| 型号 | 搅拌车减速器 |
| 加工定制 | 是 |
全国24小时服务热线：18702327558 网站：www.jinghekg.com
重庆菁赫机械设备有限公司位于中国精密齿轮之都-重庆，是一家集成生产、研发、销售及工程机售后服务为一体的高新技术集团公司，引进大型军工企业的先进技术人员及管理人才，从供销、咨询、维修维护等方面，提供了工程机械行业一站式全套系统服务。公司已通过ISO9001国际质量体系认证,并严格执行ISO体系中各项标准。
减速机制造公司：加工设备是引进欧美国家专业生产“行星减速机、卧轴式同步减速器、行走减速机和回转减速机”总成产品的半自动化生产线及检测设备，自行研发生产的JHKG系列工程机械核心产品“3立方—14立方搅拌车行星减速机”—大量应用于3方-14方混凝土搅拌运输车设备中。“1立方—4立方卧轴式同步减速机”—大量用JS500-JS3000系列混凝土搅拌机设备中。”行走减速机和回转减速机”—主要应用于挖掘机械、农用机械、履带吊、旋挖钻机、煤矿掘进机、履带运输车辆等机械设备中。菁赫搅拌车减速机产品质量安装尺寸与进口ZF减速机、PMP减速机、TOP减速机、邦飞利减速机、萨澳减速机等品牌完全互换，使用寿命以完全达到进口原装水平。
搅拌车减速机技术参数
| 产品型号 | J160K | J260K | J160B | J260B | J300 | J330 | J430 | J530 | J730 | |
| 使用方量 / m3 | 3-4 | 3-4 | 5-6 | 5-6 | 7-8 | 8-9 | 9-10 | 10-11 | 12-14 | |
| 最大输出扭矩 / Nm | 24000 | 36000 | 24000 | 36000 | 42000 | 48000 | 54000 | 60000 | 72000 | |
| 减速比 | 43 | 43 | 121 | 121 | 131 | 141 | 141 | 135.5 | 144.3 | |
| 搅拌筒最大安装倾角 / ° | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| 最大输入转速 / rpm | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
| 最大径向负载 / kN | 95 | 95 | 95 | 95 | 112 | 135 | 135 | 160 | 190 | |
| 最大轴向负载 / kN | 36 | 36 | 36 | 36 | 44 | 45 | 45 | 50 | 58 | |
| 重量 / kg | 155 | 155 | 170 | 170 | 242 | 335 | 335 | 340 | 350 | |
| 润滑油/L | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 11.5 | 11.5 | 11.5 | 11.5 | |
| 法兰大盘最大摆动角度 | ±6 | ±6 | ±6 | ±6 | ±6 | ±6 | ±6 | ±6 | ±6 | |
| 齿轮油型号 | SAE 85W-90/API GL4 GL5（可选用其它抗磨液压齿轮油） | |||||||||
| 水泵取力口 | 不带 | 不带 | ||||||||
| 马达接口 | Z2/Z4 | SAE C 16/32 Z21 | ||||||||
2.1减速机安装尺寸
1) 减速机详细外形及安装尺寸见附图。
2) 减速机的外形必须保证减速机和水箱的安装孔处有足够的装配空间，其中减速机安装用GB/T 1228 M20×120的螺栓，水箱安装用GB/T 5782 M20×80的螺栓。
3) 减速机与马达连接处O型圈沟槽尺寸：直径为 ? 135+0.05 mm，深为 2.4-0.1 mm，O型圈由减速机自带，O型圈规格为： ?3.1+0.05×128+0.05 mm。
4) 减速机安装底座上部沉孔直径不小于Φ40mm。
1.1 技术要求
1) 减速机使用环境温度为-30℃至75℃。
2) 减速机表面涂铁红环氧防锈底漆，不得有漏喷、流挂等缺陷，干膜厚度不小于50μm。
3) 减速机出厂时不含润滑油。
4) 减速机在加注规定量的润滑油液，试压0.5 bar，保持10min不得有渗漏。
5) 减速机在所装载方量范围内最大允许超载1m3进行工作，售后服务标准同第5条款。
2 执行标准：
JB/T6502-93 NGW行星齿轮减速器
JB/T69050.3-99 圆柱齿轮减速器加载试验方法
GB1348-88 球墨铸铁件
GB12361-90 钢质模锻件通用技术条件
GB8539-87 齿轮材料热处理质量检验的一般规定
GB3478-95 圆柱直齿渐开线花键
GB10095-88 渐开线圆柱齿轮精度
GB3480-83 渐开线圆柱齿轮承载能力计算方法
3 验收条款
3.1 买方按照经双方确认的产品图纸和技术协议进行检查、验收，卖方出具减速机合格证书。
3.2 所有性能参数和尺寸必须与经确认的技术资料相符合；卖方保留对产品设计和技术特征更改的权力，但需提前一个月书面告知甲方更改内容，待得到甲方书面的确认或同意后方可进行，否则甲方有权按原协议内容要求执行。
1
2
3
4
4 包装要求
4.1 产品外露油口、配合表面及联接螺纹等，须采取可靠的防护措施，以防止运输过程中磕碰和污染。
4.2 产品包装应防止产品碰伤，便于运输，同时标识清晰。
5 资料交割（卖方交付如下资料）
4.3 产品外形安装布置图（CAD 2002以下版本支持格式）；
4.4 产品外形三维模型（Pro/E 4.0以下版本支持格式）；
4.5 减速机技术条件（企业标准、检验标准、可靠性指标）；
4.6 中文或英文零部件图册（三维爆炸图，含明细）、中文或英文维修手册、中文或英文使用
说明书；
4.7 随机提供：合格证、装箱清单。
