| 输出转速范围 | 133（rpm） |
|---|---|
| 许用扭矩 | 190（N.m） |
| 使用范围 | 数控纸巾机**机、电脑绗绣机、注塑机、冲床及周边设备等自动化机械设备 |
| 级数 | 双级 |
| 减速比 | 15 |
| 规格 | PG120L2-15-22-110 |
| 标准背隙 | ≤15～20弧分 |
| 平均使用寿命 | 20000小时 |
| 产地 | 台湾 |
| 加工定制 | 是 |
| 类别 | VGM减速器 |
| 齿轮类型 | 正齿式减速器 |
| 安装形式 | 任意安装 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面减速器 |
| 用途 | 伺服减速器 |
| 输入转速 | 2000（rpm） |
| 额定功率 | 1（kw） |
| 品牌 | 聚盛VGM |
| 型号 | PG120L2-15-22-110 |
VGM减速器，聚盛VGM减速器，台湾VGM减速器，伺服减速器，台湾伺服减速器，台达伺服减速器，台湾聚盛减速器，VGM伺服减速器，伺服电机减速器，台达伺服电机减速器，台达1KW伺服电机减速器PG120L2-15-22-110，单支撑传动机构，适用于单一方向运转的场合。
VGM减速器PG120L2-15-22-110技术参数
| 品名： | VGM减速器 |
| 产地： | 台湾 |
| 型号： | PG120L2-15-22-110 |
| 减速比： | 15 |
| 额定输出扭矩： | 190Nm |
| 最大输出扭矩： | 2.5倍额定输出扭矩 |
| 额定输入转数： | 2000rpm/min |
| 最大输入转数： | 3000rpm/min |
| 标准背隙： | ≤15～20arcmin |
| 扭转刚性： | 14Nm/arcmin |
| 容许径向力： | 2850N |
| 容许轴向力： | 1470N |
| 平均使用寿命： | 20000hr |
| 全负载时效率： | ≥91% |
| 净重： | 10.9kg |
| 使用温度： | -10℃～+90℃ |
| 润滑： | 锂基复合全合成润滑油脂 |
| 安装方向： | 任意方向 |
| 防护等级： | IP65 |
| 噪音值： | ≤70dBA |
1，减速比：i=输入转速/输出转速。
2，背隙值：为在2%额定输出扭矩下测试所得之数据。
3，最大径向力及最大轴向力：施力于出力轴中心位置，周期负载时间50%，转速100rpm/min，条件下所测得之数据。
4，运转负载周期〈60%状况下，平均使用寿命如列表数值；负载周期≥60%之连续运转状况下，平均使用寿命可能会降低至正常值的50%以下。
5，噪音值：距离1公尺、空载运转、额定输入转数，条件下所测得之数据。
VGM减速器PG系列性能特点
聚盛VGM减速器PG系列：
1，小型轻量化
2，正整数比，全段数比从3～100
3，全系列12～22弧分
4，价格经济，竞争能力强
5，适用于各厂牌伺服电机与步进电机
6，密封式设计，不必换油，安装方便
7，内部组件采用经热处理高强度合金钢材，足堪应付严峻恶劣的工作环境

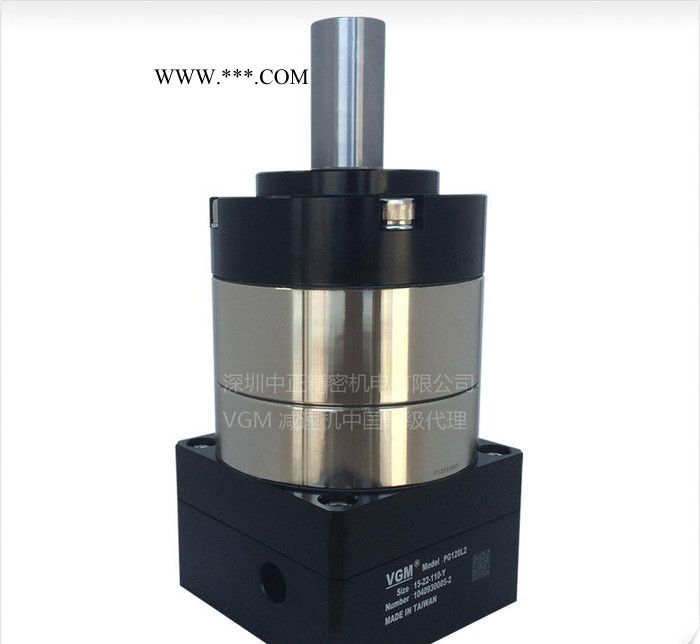

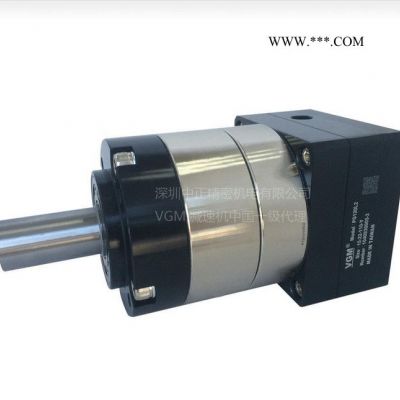

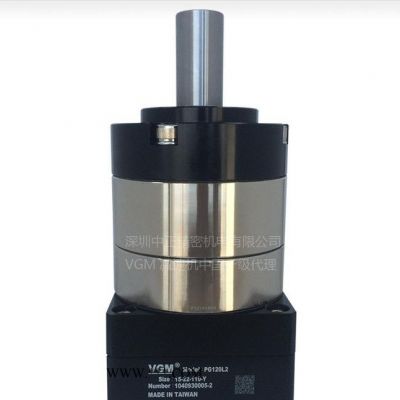

VGM减速器PG120L2-15-22-110实拍图
聚盛成立于民国79年（1990年）。原产品线为涡轮式减速器，民国86年（1997年）开发出台湾第一台伺服马达专用减速器MF系列；民国89年（2000年）开发出低价位伺服马达专用减速器PG系列；民国94年（2005年）更开发出高精度伺服马达专用减速器H系列。聚盛秉持着专业服务、效率创新的原则，不断研发新型与高阶的产品来满足客户产业提升的需求，同时量产高效率、高品质的产品以符合客户的竞争优势。十几年来聚盛的服务与品质已获得各界客户之使用与赞扬，我们以最优惠的价格，提供机械制造业者高品质的动力传输产品，提升您设备的产能，机器的附加价值，以祈求更大的商业契机，共创未来双赢的局面。目前聚盛VGM减速器已发展为七大系列：经济型VGM减速器PG系列（圆形无法兰）、经济型VGM减速器PG-F系列（圆形带法兰）、加强型VGM减速器MF-S系列（方形）、精密型VGM减速器MF-X系列（圆形带法兰）、超精密VGM减速器MF-H系列（方形）、精密型VGM直角减速 器T系列（中空轴输出、单边轴输出、双边轴输出三种规格）、超精密型VGM直角减速器MFL系列（方形）。VGM斜齿减速器系列即将推出，敬请关注！
VGM减速器PG120机型型号* 输入端模块化设计，适配全球各厂牌伺服电机与步进电机
搭配750W伺服电机机型：
PG120L1-3-19-70 PG120L1-4-19-70 PG120L1-5-19-70 PG120L1-7-19-70 PG120L1-10-19-70 PG120L2-9-19-70 PG120L2-12-19-70 PG120L2-15-19-70 PG120L2-16-19-70 PG120L2-20-19-70 PG120L2-21-19-70 PG120L2-25-19-70 PG120L2-28-19-70 PG120L2-30-19-70 PG120L2-35-19-70 PG120L2-40-19-70 PG120L2-49-19-70 PG120L2-50-19-70 PG120L2-70-19-70 PG120L2-100-19-70
|
搭配750W伺服电机机型：
PG120L1-3-16-110 PG120L1-4-16-110 PG120L1-5-16-110 PG120L1-7-16-110 PG120L1-10-16-110 PG120L2-9-16-110 PG120L2-12-16-110 PG120L2-15-16-110 PG120L2-16-16-110 PG120L2-20-16-110 PG120L2-21-16-110 PG120L2-25-16-110 PG120L2-28-16-110 PG120L2-30-16-110 PG120L2-35-16-110 PG120L2-40-16-110 PG120L2-49-16-110 PG120L2-50-16-110 PG120L2-70-16-110 PG120L2-100-16-110 |
搭配1KW伺服电机机型：
PG120L1-3-19-110 PG120L1-4-19-110 PG120L1-5-19-110 PG120L1-7-19-110 PG120L1-10-19-110 PG120L2-9-19-110 PG120L2-12-19-110 PG120L2-15-19-110 PG120L2-16-19-110 PG120L2-20-19-110 PG120L2-21-19-110 PG120L2-25-19-110 PG120L2-28-19-110 PG120L2-30-19-110 PG120L2-35-19-110 PG120L2-40-19-110 PG120L2-49-19-110 PG120L2-50-19-110 PG120L2-70-19-110 PG120L2-100-19-110 |
搭配750W～1.5KW伺服电机机型：
PG120L1-3-14-80 PG120L1-4-14-80 PG120L1-5-14-80 PG120L1-7-14-80 PG120L1-10-14-80 PG120L2-9-14-80 PG120L2-12-14-80 PG120L2-15-14-80 PG120L2-16-14-80 PG120L2-20-14-80 PG120L2-21-14-80 PG120L2-25-14-80 PG120L2-28-14-80 PG120L2-30-14-80 PG120L2-35-14-80 PG120L2-40-14-80 PG120L2-49-14-80 PG120L2-50-14-80 PG120L2-70-14-80 PG120L2-100-14-80
| 搭配1～1.5KW伺服电机机型：
PG120L1-3-19-95 PG120L1-4-19-95 PG120L1-5-19-95 PG120L1-7-19-95 PG120L1-10-19-95 PG120L2-9-19-95 PG120L2-12-19-95 PG120L2-15-19-95 PG120L2-16-19-95 PG120L2-20-19-95 PG120L2-21-19-95 PG120L2-25-19-95 PG120L2-28-19-95 PG120L2-30-19-95 PG120L2-35-19-95 PG120L2-40-19-95 PG120L2-49-19-95 PG120L2-50-19-95 PG120L2-70-19-95 PG120L2-100-19-95 | 搭配1～1.5KW伺服电机机型：
PG120L1-3-24-95 PG120L1-4-24-95 PG120L1-5-24-95 PG120L1-7-24-95 PG120L1-10-24-95 PG120L2-9-24-95 PG120L2-12-24-95 PG120L2-15-24-95 PG120L2-16-24-95 PG120L2-20-24-95 PG120L2-21-24-95 PG120L2-25-24-95 PG120L2-28-24-95 PG120L2-30-24-95 PG120L2-35-24-95 PG120L2-40-24-95 PG120L2-49-24-95 PG120L2-50-24-95 PG120L2-70-24-95 PG120L2-100-24-95 |
搭配1～1.5KW伺服电机机型：
PG120L1-3-22-110 PG120L1-4-22-110 PG120L1-5-22-110 PG120L1-7-22-110 PG120L1-10-22-110 PG120L2-9-22-110 PG120L2-12-22-110 PG120L2-15-22-110 PG120L2-16-22-110 PG120L2-20-22-110 PG120L2-21-22-110 PG120L2-25-22-110 PG120L2-28-22-110 PG120L2-30-22-110 PG120L2-35-22-110 PG120L2-40-22-110 PG120L2-49-22-110 PG120L2-50-22-110 PG120L2-70-22-110 PG120L2-100-22-110
| 搭配1～1.5KW伺服电机机型：
PG120L1-3-24-110 PG120L1-4-24-110 PG120L1-5-24-110 PG120L1-7-24-110 PG120L1-10-24-110 PG120L2-9-24-110 PG120L2-12-24-110 PG120L2-15-24-110 PG120L2-16-24-110 PG120L2-20-24-110 PG120L2-21-24-110 PG120L2-25-24-110 PG120L2-28-24-110 PG120L2-30-24-110 PG120L2-35-24-110 PG120L2-40-24-110 PG120L2-49-24-110 PG120L2-50-24-110 PG120L2-70-24-110 PG120L2-100-24-110 | 搭配86步进电机机型：
PG120L1-3-9.5-73 PG120L1-4-9.5-73 PG120L1-5-9.5-73 PG120L1-7-9.5-73 PG120L1-10-9.5-73 PG120L2-9-9.5-73 PG120L2-12-9.5-73 PG120L2-15-9.5-73 PG120L2-16-9.5-73 PG120L2-20-9.5-73 PG120L2-21-9.5-73 PG120L2-25-9.5-73 PG120L2-28-9.5-73 PG120L2-30-9.5-73 PG120L2-35-9.5-73 PG120L2-40-9.5-73 PG120L2-49-9.5-73 PG120L2-50-9.5-73 PG120L2-70-9.5-73 PG120L2-100-9.5-73 |
搭配86步进电机机型：
PG120L1-3-12.7-73 PG120L1-4-12.7-73 PG120L1-5-12.7-73 PG120L1-7-12.7-73 PG120L1-10-12.7-73 PG120L2-9-12.7-73 PG120L2-12-12.7-73 PG120L2-15-12.7-73 PG120L2-16-12.7-73 PG120L2-20-12.7-73 PG120L2-21-12.7-73 PG120L2-25-12.7-73 PG120L2-28-12.7-73 PG120L2-30-12.7-73 PG120L2-35-12.7-73 PG120L2-40-12.7-73 PG120L2-49-12.7-73 PG120L2-50-12.7-73 PG120L2-70-12.7-73 PG120L2-100-12.7-73
| 搭配86步进电机机型：
PG120L1-3-14-60 PG120L1-4-14-60 PG120L1-5-14-60 PG120L1-7-14-60 PG120L1-10-14-60 PG120L2-9-14-60 PG120L2-12-14-60 PG120L2-15-14-60 PG120L2-16-14-60 PG120L2-20-14-60 PG120L2-21-14-60 PG120L2-25-14-60 PG120L2-28-14-60 PG120L2-30-14-60 PG120L2-35-14-60 PG120L2-40-14-60 PG120L2-49-14-60 PG120L2-50-14-60 PG120L2-70-14-60 PG120L2-100-14-60 | 搭配86步进电机机型：
PG120L1-3-14-73 PG120L1-4-14-73 PG120L1-5-14-73 PG120L1-7-14-73 PG120L1-10-14-73 PG120L2-9-14-73 PG120L2-12-14-73 PG120L2-15-14-73 PG120L2-16-14-73 PG120L2-20-14-73 PG120L2-21-14-73 PG120L2-25-14-73 PG120L2-28-14-73 PG120L2-30-14-73 PG120L2-35-14-73 PG120L2-40-14-73 PG120L2-49-14-73 PG120L2-50-14-73 PG120L2-70-14-73 PG120L2-100-14-73 |
搭配110步进电机机型：
PG120L1-3-16-85 PG120L1-4-16-85 PG120L1-5-16-85 PG120L1-7-16-85 PG120L1-10-16-85 PG120L2-9-16-85 PG120L2-12-16-85 PG120L2-15-16-85 PG120L2-16-16-85 PG120L2-20-16-85 PG120L2-21-16-85 PG120L2-25-16-85 PG120L2-28-16-85 PG120L2-30-16-85 PG120L2-35-16-85 PG120L2-40-16-85 PG120L2-49-16-85 PG120L2-50-16-85 PG120L2-70-16-85 PG120L2-100-16-85
| 搭配110步进电机机型：
PG120L1-3-19-85 PG120L1-4-19-85 PG120L1-5-19-85 PG120L1-7-19-85 PG120L1-10-19-85 PG120L2-9-19-85 PG120L2-12-19-85 PG120L2-15-19-85 PG120L2-16-19-85 PG120L2-20-19-85 PG120L2-21-19-85 PG120L2-25-19-85 PG120L2-28-19-85 PG120L2-30-19-85 PG120L2-35-19-85 PG120L2-40-19-85 PG120L2-49-19-85 PG120L2-50-19-85 PG120L2-70-19-85 PG120L2-100-19-85 |
|
* 减速器输出端和输入端可根据用户需求定制，三段不在此表中，如需其他机型，请联络我们销售人员！
VGM减速器详细描述
聚盛VGM减速器大陆一级代理（深圳中正精密机电有限公司）专业提供：VGM减速器PG系列，VGM减速器PG-F系列，VGM减速器MF-S系列，VGM减速器MF-X系列，VGM减速器MF-H系列，VGM直角减速器MFL系列，VGM直角减速器MFT系列，100%原装正品，假一罚百。
台湾聚盛VGM减速器分七大系列：
1．台湾聚盛VGM减速器PG系列（圆形不带法兰）
2．台湾聚盛VGM减速器PG-F系列（圆形带法兰）
3．台湾聚盛VGM减速器MF--S系列（方形）
4．台湾聚盛VGM精密减速器MF-X系列（圆形带法兰）
5．台湾聚盛VGM超精密减速器MF--H系列（方形）
6．台湾聚盛VGM直角减速器MFL系列（超精密轴输出型）
7．台湾聚盛VGM直角减速器MFT系列（中空轴输出、单轴输出、双轴输出）
一，VGM伺服减速器PG系列：
PG60L1，PG60L2（减速器数比3～100）
PG120L1，PG120L2，PG120L3（减速器数比3～100）
二，VGM伺服电机减速器PG-F系列：
PG60FL1，PG60FL2（减速器数比3～100）
PG90FL1，PG90FL2，PG90L3（减速器数比3～100）
PG120FL1，PG120FL2，PG120L3（减速器数比3～100）
三，VGM伺服减速器MF-S系列：
MF070SL1，MF070SL2，MF070SL3（减速器数比3～100）
MF090SL1，MF090SL2，MF090SL3（减速器数比3～100）
MF120SL1，MF120SL2，MF120SL3（减速器数比3～100）
MF150SL1，MF150SL2，MF150SL3（减速器数比3～100）
MF180SL1，MF180SL2，MF180SL3（减速器数比3～100）
四，VGM精密减速器MF-X系列：
MF40XL1，MF40XL2（减速器速比3～50）
MF60XL1，MF60XL2，MF60XL3（减速器数比3～1000）
MF90XL1，MF90XL2，MF90XL3（减速器数比3～1000）
MF120XL1，MF120XL2，MF120XL3（减速器数比3～1000）
MF150XL1，MF150XL2，MF150XL3（减速器数比3～1000）
MF180XL1，MF180XL2，MF180XL3（减速器数比3～1000）
MF220XL1，MF220XL2（减速器速比3～100）
五，VGM超精密减速器MF-H系列：
MF40HL1，MF40HL2（减速器数比3～50）
MF60HL1，MF60HL2，MF60HL3（减速器数比3～1000）
MF90HL1，MF90HL2，MF90HL3（减速器数比3～1000）
MF120HL1，MF120HL2，MF120HL3（减速器数比3～1000）
MF150HL1，MF150HL2，MF150HL3（减速器数比3～1000）
MF180HL1，MF180HL2，MF180HL3（减速器数比3-1000）
六，VGM直角减速器MFL系列：
MFL60L1，MFL60L2（减速器数比3～200）
MFL90L1，MFL90L2（减速器数比3～200）
MFL120L1，MFL120L2（减速器数比3～200）
七，VGM直角减速器MFT系列：
MFT60L0，MFT60L1，MFT60L2（减速器数比1～50）
MFT90L0，MFT90L1，MFT90L3（减速器数比1～50）
MFT120L0，MFT90L2，MFT90L3（减速器数比1～50）
台湾聚盛VGM减速器安装方法
1，将少许防锈油涂抹在马达出力轴、凸缘
2，如有轴套将其放入聚盛VGM减速器之入力轴时，注意轴套上的沟槽必须与减速之入力轴上的沟槽对齐。
3，将欲安装之马达，放置在平台上，并且马达出力轴心向上，然后将马达固定，并且将键移除。
4，小祭地将VGM减速器之入力轴上的沟槽对齐马达上的键沟后慢慢滑入。
5，将聚盛减速器之入力轴上固定螺丝，以第一次扭力锁上。
6，锁紧马达与减速器之固定螺丝。
7，平均地逐次(分三次)增加扭力将减速器之入力轴两侧之固定螺丝锁紧。
8，请勿重力敲击减速器之出力轴，避免伤害减速器内部机构。
伺服行星减速器具有高精度、高转矩、高钢性、高负载、高效率、高速比、长寿命、低惯性、低振动、低噪音、低温升、精准定位、外观精致、小型轻量化、可任意安装、等特点。适用于交流伺服电机、直流伺服电机、步进电机、液压马达、普通马达等增速与减速传动。适合于全球任何厂商所制造的驱动产品连接，如：松下、三菱、安川、三洋、欧姆龙、富士、台达、东元、西门子、施耐德、汉德保、多摩川、法拉克、富田、广数、华大、宇海、信捷、东菱、英迈克、博美德、欧诺克、英威腾、超同布、白山、雷赛、研控、山社、信浓、拓达等。
日系伺服电机品牌：松下伺服电机减速器，三菱伺服电机减速器，安川伺服电机减速器，富士伺服电机减速器，三洋伺服电机减速器，日立伺服电机减速器，东方伺服电机减速器，欧姆龙伺服电机减速器，多摩川伺服电机减速器，基恩士伺服电机减速器，信浓伺服电机减速器，东荣伺服电机减速器，三木伺服电机减速器，东芝伺服电机减速器，发那科伺服电机减速器，神钢伺服电机减速器，艾斯迪克伺服电机减速器，雅马哈伺服电机减速器，横河伺服电机减速器，东洋伺服电机减速器
目前，VGM减速器产品已占据了台湾和欧美的大部分市场份额，并逐步跨入亚洲的各个国家和地区。聚盛工业股份有限公司从1997年开始生产高精密伺服电机专用VGM减速器。多年的经验积累、创新和完善使聚盛工业股份有限公司生产的减速器在许多方面都处于业内领先地位，在技术上和市场占用率上都成为世界上最著名的几家减速器生产厂之一。今天在世界的每一个地方，性价比最高的VGM减速器都是用户在选择减速器时的首选产品。
