| 类别 | 齿轮减速机 |
|---|---|
| 齿轮类型 | 斜齿轮减速机 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 输入转速 | 1450（rpm） |
| 输出转速范围 | 80（rpm） |
| 许用扭矩 | 130（N.m） |
| 使用范围 | 机械设备 |
| 级数 | 单级 |
| 减速比 | 18.15 |
| 规格 | F47 |
| 产地 | 上海 |
| 额定功率 | 3（kw） |
| 安装形式 | 卧式 |
| 布局形式 | 同轴式 |
| 品牌 | 上海鼎裕SEW |
| 型号 | F47 |
| 加工定制 | 是 |
注明：德国SEW代理-保证原装，假一罚十。
由于SEW减速机型号种类繁多，不能一一列举，价格根据不同规格也有所不同，此仅为参考，以沟通价为准 热线：021-60518006 18049938926 传真：021-35460430 在线QQ:1047266810/ 2275242060 企业网站：www.dyjsj.net 产品说明
★上海鼎裕减速机有限公司★代理的德国SEW传动设备是世界传动工业**强。
上海鼎裕代理的SEW减速机、SEW电机、SEW变频器、SEW编码器、SEW产品全系列配件均系SEW工厂出品，原厂原装，品质有保证。 本着“步步攀高，孜孜求精”的企业精神，经过多年的发展和积累，上海鼎裕已经能为客户提供全方位的服务支持，从产品品质到贴心的技术服务，都能让客户体会到上海鼎裕员工的诚信、专业、高效、务实的工作作风。上海鼎裕公司在SEW产品技术、价格、货期上均处于国内**水平。
德国独资SEW-传动设备(天津)有限公司，于1994年6月在天津经济技术开发区成立，由德国SEW公司总部投资，占地17.5万平方米，总建筑面积近10万平方米。SEW天津公司作为SEW集团**的亚太制造中心，采用全套进口设备及工艺，按照德国SEW标准向国内外客户提供各类**的工业减速机、减速电机及变频控制设备。
SEW天津公司生产的产品由小到大，从设计至生产、组装，均采用统—的德国质量标准，这使得SEW天津公司可以向用户提供与SEW德国公司品质完全相同的**产品。自成立以来，SEW天津公司一直秉承着以客户为中心的工作理念，服务了国内诸多大中型企业和**重点项目，成为减速机用户的**品牌。
SEW减速机特点:
SEW减速电机是在模块组合体系的基础上设计的， 有极其多的电机组合、安装位置和结构方案。SEW模块组合系统允许减速器与下列部件组合：
-与恒场同步电动机组合成伺服减速电机；
-与危险环境工作型交流鼠笼电动机组合；
-与直流电动机组合；
-与VARIBLOC????和VARIMOT????变速器组合成无级调速减速电机。
SEW可提供带输入轴不装电动机的减速器,或提供安装用的输入端敞开的减速器。全套SEW-EURODRIVE模块组合体系为您提供**选择。能耗低，性能优越，减速器效率达96%。振动小，噪音低。带筋的高钢性铸铁箱体；斜齿轮采用锻钢材料，表面经过渗碳硬化处理；经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动的**组合。SEW斜齿轮--锥齿轮减速器由三级斜齿轮组成，依次为输入端的斜齿轮，锥齿轮级和输出端的斜齿轮级。总共有12种规格的斜齿轮锥齿轮轴减速电机，转矩范围由200到50000Nm。电动机**大的输出功率200KW。传动比分级精细，范围从ⅰ=5.36到ⅰ=32625（带附加斜齿轮输入级的多级减速器，输出速度特别低）。SEW底脚安装斜齿轮--锥齿轮减速器有两个机加工的底脚安装平面，有B5法兰或B14法兰可供选择，后者只与空心轴连接。 底角安装结构和B5法兰安装结构用于空心轴和实心轴。空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。

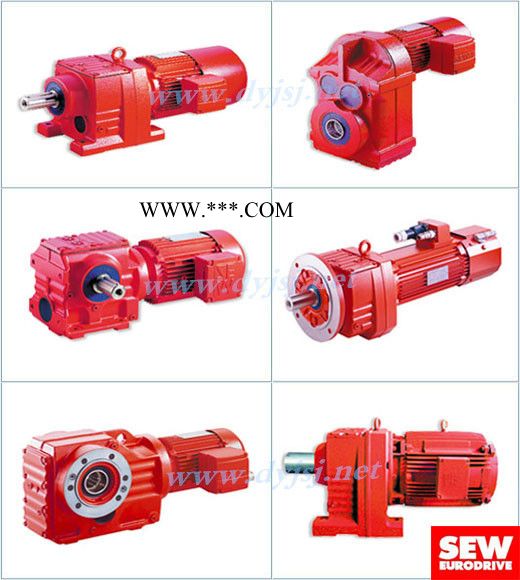

K系列螺旋伞齿轮减速机：K/KA/KAF/KF：K37/k47/k57/k67/k77/k87/k97/k107/k127/k157/k167/k187
F系列斜齿圆柱齿轮减速机：F/FA/FAF/FF：F37/F47/F57/F67/F77/F87/F97/F107/F127/F157 ,
R系列斜齿轮减速机：R/RF：R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R167 ,
S系列斜齿轮蜗轮减速机：S/SA/SAF/SF： S37/S47/S57/S67/S77/S87/S97
苏州SEW减速机上海总代理021-57150660 /60518006上海有限公司18049938926 赵敏www.dyjsj.net
SEW减速电机是在模块组合体系的基础上设计的， 有极其多的电机组合、安装位置和结构方案。SEW模块组合系统允许减速器与下列部件组合：
-与恒场同步电动机组合成伺服减速电机；
-与危险环境工作型交流鼠笼电动机组合；
-与直流电动机组合；
-与VARIBLOC????和VARIMOT????变速器组合成无级调速减速电机。
SEW同型号各大系列齿轮减速机
K系列螺旋伞齿轮减速机：K/KA/KAF/KF：K37/k47/k57/k67/k77/k87/k97/k107/k127/k157/k167/k187
F系列斜齿圆柱齿轮减速机：F/FA/FAF/FF：F37/F47/F57/F67/F77/F87/F97/F107/F127/F157 ,
R系列斜齿轮减速机：R/RF：R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R167 ,
S系列斜齿轮蜗轮减速机：S/SA/SAF/SF： S37/S47/S57/S67/S77/S87/S97
SEW制动器系统组成：BMG型制动器是直流励磁盘式制动器，有弹簧施加作用力来实现制动，用电磁力来释放，系统满足失效安全原则：当断电时，制动器自动动作。上海鼎裕制动系统主要部件包括：制动线圈体，其中抽头线圈（加速线圈+部分线圈=保持线圈）、可移动压力盘、制动弹簧、可在轴上花键套上移动的制动盘组件和制动器端盖。
2.基本功能：当电磁铁断电时，压力盘有制动弹簧压在制动盘上，BMG的制动盘压在制动器端盖上，电机于是被制动，制动力矩由制动弹簧的个数和型号来决定。若制动线圈框体接触，制动盘脱开、电机自由转动、工作气隙对正确的制动作用是十分主要的，它影响释放和制动是所传递的制动力矩和反应时间。由于制动衬层磨损，气隙会逐渐增加，因此气隙必须重新调整到**数值。
3.双线圈系统：SEW制动器以双线圈运行，专门的制动整流器BMG起初只是加速线圈，随后是保持线圈引入线路。制动盘释放非常快，电动机在几乎没有制动损耗的情况下启动。
4.制动整流器：SEW制动释放时间时间特别短，制动器衬垫磨损微不足道，具有很高的启动频率和长的使用寿命。一旦BMG制动器释放，**立即用电子开关切换到保持线圈，制动器磁体充分磁化，这样吸引状态的压力盘**能足够安全的保持原状态，当线圈再次切断时，去磁很快，制动距离很短，具有很高的重复**度和安全性。
接线注意事项：
1、使用电机相线电源，正常制动。
关键点：整流器交流电源使用电机相线供电，不需要更改电机制动器接线。
适用场合：没有使用变频器等调速装置，对制动时间没有要求。
2、接线之前仔细确认制动电机的制动电源电压为220V或380V，查看SEW电机铭牌，制动电压参数用VB表示。
3、不要混淆整流块工作电压和制动线圈工作电压，整流块工作电压范围为42-500V，当使用220V-交流供电时，制动线圈工作电压为DC90V,使用380V-交流供电时，制动线圈工作电压为DC160V.
4、根据使用场合选择合适的接线图接线。
另有SEW产品相关配件,无法一一列举，详情咨询技术 18049938926 或旺旺联系我们 QQ用户加2275242060/ 1047266810 愿与您携手共创佳绩！
★质量要求、保质期：一年质保，终生享受成本维护！
★本店所有售出的产品都可享受本公司24小时技术咨询服务！
上海鼎裕减速机有限公司
销售部：+86-021-57150660技术部：+86-021-60518006
传 真：021-35460430
手 机：18049938926联系人：赵小姐/李经理
销售QQ:1047266810技术QQ:2275242060
E-mail：dyjsj121@163.com 网址：www.dyjsj.net
