| 产地 | 山东济宁 |
|---|---|
| 额定功率 | 75kw |
| 类型 | 圆柱齿轮减速机 |
| 安装形式 | 卧式 |
| 布局形式 | 同进轴式 |
| 品牌 | 赢华 |
| 型号 | DSJ150 |
| 加工定制 | 否 |
温馨提示：
由于市场价格浮动影响，以上产品价格、属性仅供参考
具体详情请咨询销售人员，
真诚期待与您的询价！！
济宁市赢华机械设备有限公司
联系电话：18653706871

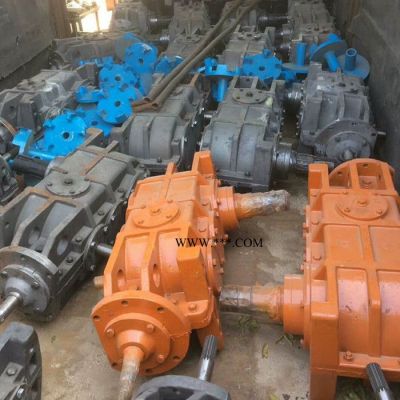

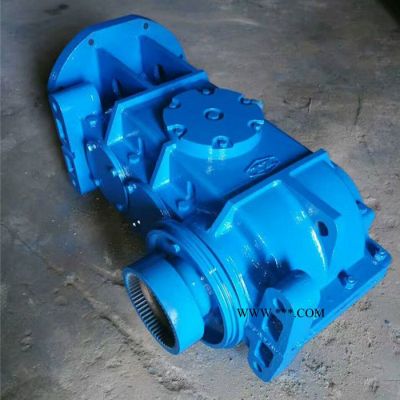

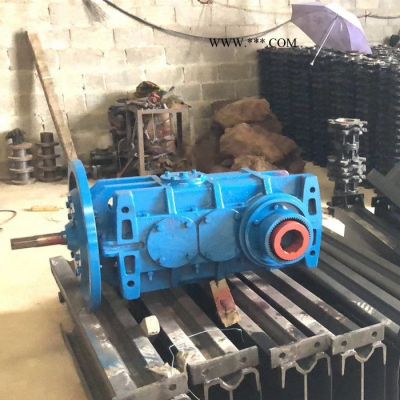

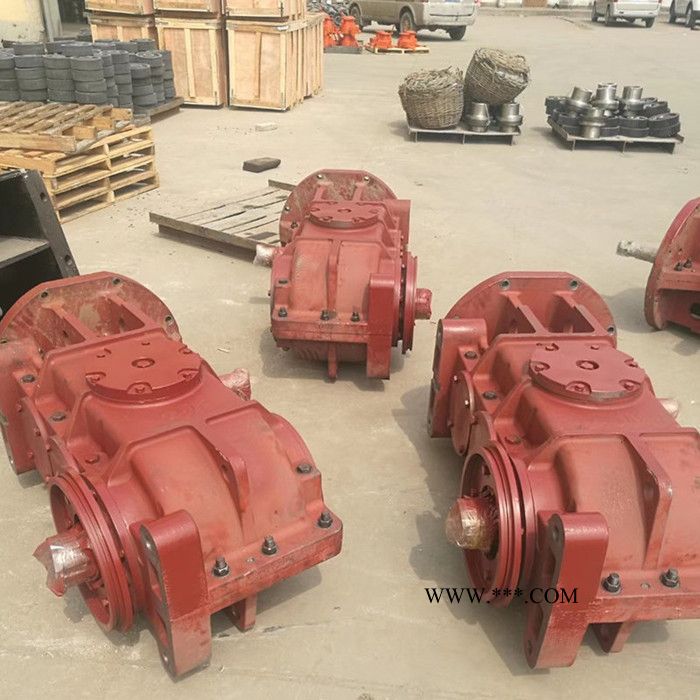

本减速机主要与矿用SDJ150型皮带输送机配套用的75千瓦减速器。SDJ150减速机三级弧齿圆柱齿轮减速器。该减速器装到输送机机头架侧面，与输送机平行布置。减速器四轴为输出轴，四轴的花键带动输送机滚筒，减速机一轴通过联轴节与电动机联接，完成减速及传递功率作用。
由弟一圆弧伞齿轮轴，弟二斜齿齿轮轴，弟三圆柱齿轮轴，第四输出轴。四根轴均由滚动轴承固定在减速器上下箱内。本减速器上下箱体材料为HT250灰铸铁。
采用新的模块化单元结构，使得箱体和内部零件具有很高的组合性、互换性，从而减少零部件种类。
采用等强度优化设计。
高承载能力。
圆锥齿轮采用磨削工艺，圆柱齿轮采用新颖的修形工艺，箱体采用优化的降噪结构设计，这些使齿轮箱噪音有很大的减小。
方形箱体，扩大了表面积，风扇、冷却盘管的合理选用，增加了齿轮箱的热效率。
输出轴型式、安装方式多样化，利于客户选择。
SDJ150皮带机减速器齿轮模数及速比
速比级别 小齿轮模数 小齿轮齿数 大齿轮模数 大齿轮齿数 速比
弟一级 Ms=8.6 12 Ms=8.6 35 1：2.9167
弟二级 Mn=7 16 Mn=7 53 1：3.3125
弟三级 M=9 17 M=9 43 1：2.2594
总速比 1：24.43758
SDJ150减速机外形尺寸（长x宽x高）为1503x959x600，重量为1034.7kg。
SDJ150输送机减速机可反转使用，采用自然冷却。
技术要求
1.齿轮精度等级
伞齿轮及圆柱齿轮均采用JB180，9-8-8DC级精度制造。
2.齿轮及轴使用材料
SDJ150减速机轴齿轮及齿轮均采用20CrMnTi合金材料进行调质处理，齿面进行渗碳淬火处理，增加了齿轮使用
寿命。减速器四轴用40MnVB合金钢进行调质处理。
优点：
（1）中心距、公称传动比等主要参数均已优化设计,主要零部件互换性好。
（2）齿轮均采用优良合金钢经渗碳、淬火而成,齿面硬度达HRC54-62。
（3）体积小、重量轻、精度高、承载能力大、效率高、稳定性高、传动平稳、噪声低。
轴承轴向总游隙要求：
弟一轴游隙0.05-0.12毫米，弟二轴游隙0.06-0.15毫米，第三轴游隙0.07-0.18毫米，第四轴游隙0.2-0.4毫米。
各轴轴承游隙均由调整垫调节。
组装好的减速器应逐台进行空载试验和温升试验，噪声试验，应符合MT/T148皮带机输送机用减速器和MT/T105刮板机通用技术条件标准要求。
