TJDX型小驼峰减速器表示装置由内花键凸轮、开关固定座、开关调整座、调整螺钉、内六角螺钉、弹簧垫圈、平垫圈、行程开关、防水接头和六角螺母组成。

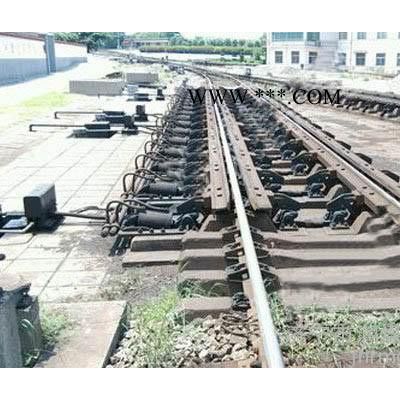

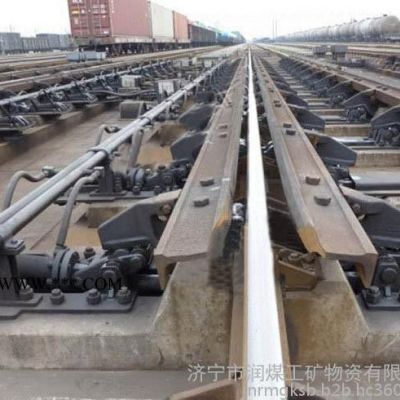

TJDX型小驼峰减速器是一种用于小能力驼峰的半自动化调速设备。
TJDX小驼峰减速器结构及原理
内花键凸轮与支撑臂的花键轴用花键连接，开关固定座的安装孔套装在支撑臂的花键轴上，用内六角螺钉和弹簧垫圈紧固连接在支撑臂的左支臂上，支撑臂的花键轴在开关固定座的安装孔中可以转动，开关调整座与行程开关夹装在开关固定座的两侧，用弹簧垫圈、内六角螺钉紧固，调整螺钉用螺纹连接在开关固定座上，并用平垫圈、弹簧垫圈和六角螺母与开关调整座紧固，防水接头用螺纹连接在行程开关上。
过外压板和内压板安装在基本轨轨底上，用内六角螺栓、弹簧垫圈和螺母紧固连接；支撑臂由外轨卡、绝缘槽、内轨卡、内轨卡轴套、内轨卡销轴、左支臂、弧孔凸轮板、花键轴、销套、凸轮板销轴、导向杆销轴、托梁、导向杆、导向套、关节销轴、支臂防护罩、承簧座、内弹簧、外弹簧、滚轮组成。
