| 品质保证 | 寿力原装 |
|---|---|
| 规格 | KIT.SEPARATORKB |
| 配件名称 | 油分、油分芯 |
| 外形尺寸 | 630*630*480mm |
| 重量 | 12.4kg |
| 配件用途 | 过滤 |
| 适用压缩机类型 | LS25S/VS16-30/40/50/VS20-60/75 |
| 品牌 | SULLAIR/寿力 |
| 型号 | 250034-130 |
| 加工定制 | 是 |
| 排气量大小 | 中型 |

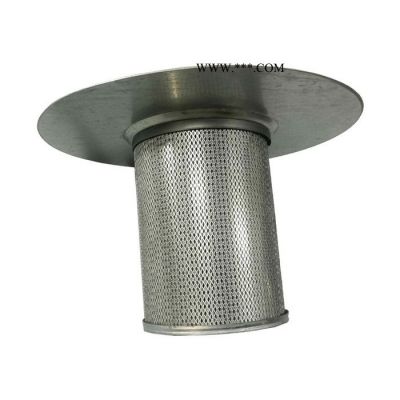

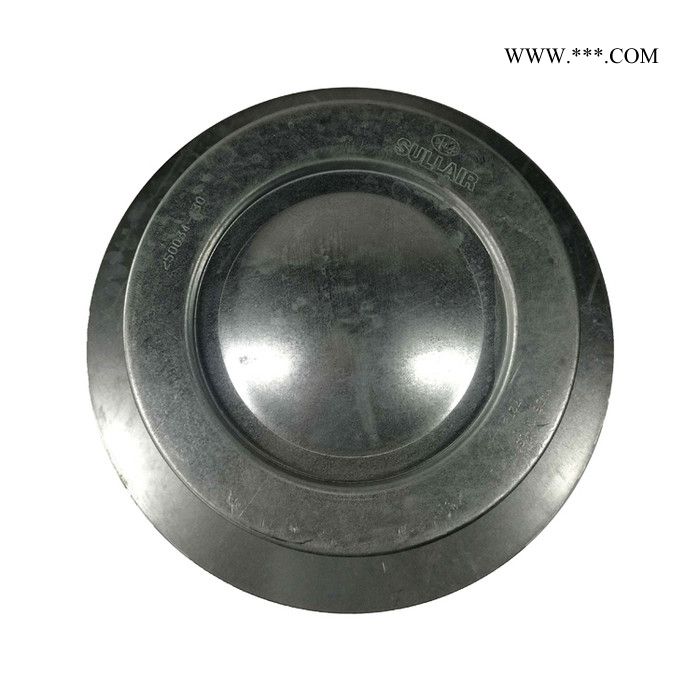

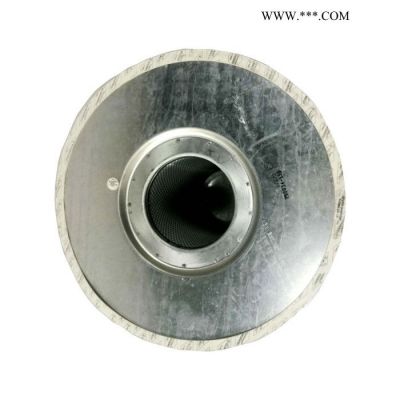

产品名称：油分芯、油气分离器
产品件号： 250034-130
适用机型：寿力螺杆式空气压缩机
产品品牌：美国寿力/SULLAIR
过滤精度：2μm
油气分离器滤芯的功能：
油气分离器由罐体和滤芯两部分组成，滤芯有两个，包括初级滤芯和二级滤芯。
油气分离器的功能体现在四个方面：
（1）作为初级分离器。
来自主机的油气混合物进入油气分离器后，沿着滤芯外面的圆筒外壁高速旋转，进行机械离心式分离并撞击分离器内设置的壁面挡板，降低其流速，形成较大的油滴。由于油滴自身的重量，它们大部分沉降到分离器的底部。
（2）作为压缩机的储油罐，储存润滑油。
（3）进行精分离。
罐体内装有双层嵌套式滤芯——初级滤芯和二级滤芯。进入罐体内的油气混合物经离心分离、撞击分离后，再通过这两道滤芯，作精细分离，把残留在压缩空气中的少量润滑油分离出来，并积聚在滤芯的底部。然后分别通过两根回油管，回到主机进气口，吸入工作腔。
（4）稳压作用。
由于油气分离器罐本身储存一定量的气体，可有效地避免用户管路中的压力波动，从而起到稳定压力的作用。
油气分离器的保养
油气分离器的保养主要是指更换油气分离芯。每年或当监控器发出维护信号时（△P 1灯光闪烁**应更换油气分离芯。
注意：油气分离芯只能更换，不能清洗。
寿力油气分离器滤芯的保养：
每隔一年或前后压差超过0.7bar监控器发出“报警”信号，须对分离器进行维修。
1、释放油气分离器罐和管路中的压力。
2、拆开与油气分离器压盖相连的所有管道。
3、拆卸油气分离器罐上的12个螺栓M16×55。
4、取下油气分离器罐上的压盖。
5、取下套在一起的油气分离器滤芯。
6、清洁顶盖与罐体之间的密封表面—注意不要让杂物落入罐体中。
7、检查容器内是否有铁锈灰尘。
8、警告：不要取下密封垫上的金属压钉，也不要试图将密封垫与分离芯分开。否则损坏接地电路可能引起严重的事故。
将新的油气分离器滤芯连同粘在上面的密封垫小心放入筒体内，不要与筒体碰撞。
9、重装上压盖,拧紧螺栓,拧紧力矩211N.m。
10、重新装好管路。两根回油管要插到分离器滤芯底部否则会影响回油。
11、清洁回油管过滤器。
油气分离器滤芯的更换按以下步骤进行：
1.停机卸压；
2.拆开与顶盖相连接的管路,利用罐子侧部悬臂下螺栓顶起顶盖并旋开至合适位置;进
行旋开顶盖的操作以及当油罐顶盖处于旋开状态时,工作人员不得在顶盖下作任何停留。
3.取出二个滤芯，更换新的。
注意：不要将滤芯法兰边上的密封垫剥离，不要取下密封垫上的金属压钉。金属压钉起接
地作用，可防止分离器内因静电作用而起火。
4.将顶盖向内的一面清洗干净，然后放入新的滤芯，拧紧螺栓，固定压盖。
5.接好与端盖相连接的管路。
注意：两根回油管必须插到滤芯的底部，以免影响回油。
