| 包装 | 其他 |
|---|---|
| 产地 | 深圳 |
| 等级 | 其他 |
| 供货地 | 国内外 |
| 品牌 | IRT |
| 型号 | DIN11 IRT |
幅度峰峰值200mV~20V转方波0-12V电平转速传感器信号隔离器

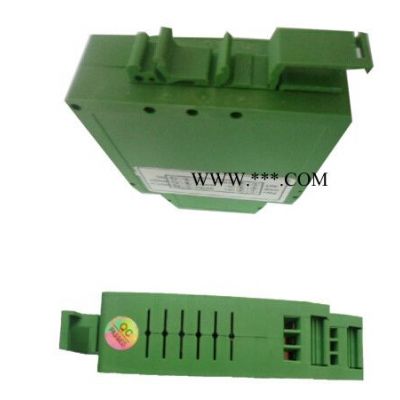

DIN11系列转速传感器信号隔离变送器
>> 转速传感器信号直接输入，整形调理方波信号
>>200mV峰值微弱信号的放大与整形
>> 正弦波、锯齿波信号输入，方波信号输出
>> 不改变原波形频率，响应速度快
>> 电源、信号：输入/输出 3000VDC三隔离
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 低成本、小体积，使用方便，可靠性高

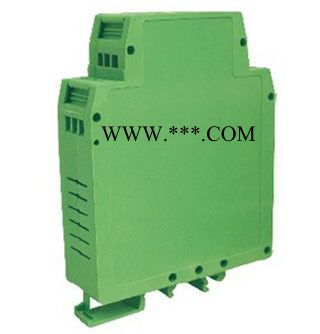

>> 标准DIN35 导轨式安装

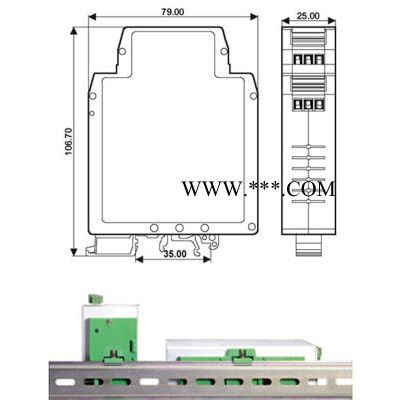

>> 尺寸：106.7x79.0x25.0mm
>> 工业级温度范围: - 45~ + 85 ℃
应用：
>> 转速传感器信号隔离、采集及变换
>> 汽车速度测量
>> 汽车ABS防抱死制动系统
>> 转速信号放大与整形
>> 地线干扰抑制
>> 电机转速监测系统
>> 速度测量与报警
>> 信号无失真变送和传输
产品选型表：
DIN11 IRT – S□ - P□ – O□
输入信号 | 供电电源 | 输出信号 | |||
特点 | 代码 | Power | 代码 | 特点 | 代码 |
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V | S1 | 24VDC | P1 | 输出电平0-5V | O1 |
单端信号输入， 幅度峰峰值（VP-P）：5V | S2 | 12VDC | P2 | 输出电平0-12V | O2 |
单端信号输入， 幅度峰峰值（VP-P）：12V | S3 | 5VDC | P3 | 输出电平0-24V | O3 |
单端信号输入， 幅度峰峰值（VP-P）：24V | S4 | 15VDC | P4 | 集电极开路输出 | O4 |
用户自定义 | Su |
|
| 用户自定义 | Ou |
产品选型举例：
例 1：输入：转速传感器，正弦波VP-P：200mV~10V；电源：24V ；输出：0-5V电平 型号：DIN11 IRT S1-P1-O1
例 2：输入：转速传感器，正弦波VP-P：200mV~10V；电源：12V ；输出：0-24V电平 型号：DIN11 IRTS1-P2-O3
例 3：输入：0-5V电平；电源：24V ；输出：0-24V电平 型号：DIN11 IRTS2-P1-O3
例 4：输入：0-5V电平；电源：12V ；输出：集电极开路输出 型号：DIN11 IRTS2-P2-O4
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | PW+ | 电源正端 | 7 | IN+ | 模拟信号输入正端 |
2 | NC | 空脚 | 8 | IN- | 模拟信号输入负端 |
3 | GND | 电源负端 | 9 | NC | 空脚 |
4 | OUT+ | 模拟信号输出正端 | 10 | NC | 空脚 |
5 | OUT- | 模拟信号输出负端 | 11 | NC | 空脚 |
6 | NC | 空脚 | 12 | NC | 空脚 |
通用参数
参数名称 | 测试条件 | 最小 | 典型值 | 最大 | 单位 | |
隔离电压 | 1min | 1500 | 3000 |
| VDC | |
信号输入 | 幅值（VP-P） |
| 0.2 | 10 | 60 | V |
频率 |
| 0 | 10 | 500 | kHz | |
输入阻抗 |
| 10 |
|
| kΩ | |
输入电流 | 5V输入 |
| 0.45 |
| mA | |
信号输出 | 幅值（VP-P） | O1:输出电平0-5V |
| 5 |
| V |
频率 |
| 0 | 10 | 500 | kHz | |
电压（高电平） | O1:输出电平0-5V |
| 5 |
| V | |
电压（低电平） |
| 0 | 0.05 | V | ||
电流（高电平） |
| 2 | 5 | mA | ||
电流（低电平） |
| 2 | 8 | mA | ||
电压 | O4:集电极开路输出 |
| 5 | 30 | V | |
电流 |
| 3 | 10 | mA | ||
响应时间 |
|
| 1500 |
| ns | |
辅助电源 | 电压 | 用户自定义 | 3.3 | 12 | 24 | VDC |
电流 | VD=12V |
| 83 |
| mA | |
辅助电源功耗 |
|
| 1 |
| W | |
工作环境温度 |
| -45 |
| 85 | ℃ | |
贮存温度 |
| -45 |
| 85 | ℃ | |
其它相关信息：
设计隔离端子的原则
设计要遵循两个原则。第一：外部设备与中央处理系统（例如PLC、DCS）之间要进行电气隔离。第二：外部设备信号（无论是向中央处理系统发送信号的外部设备到还是接收信号的外部设备）之间要实现相互电气隔离。例如要把PLC输出的一路信号传给两个外部设备就要求输入/输出保证隔离的同时二个输出之间也是隔离的。
二线回路供电方式是一种常见模拟接口。与这个接口相适合的产品称为二线制回路隔离系列产品。这种隔离变送器内部的隔离器件均采用变压器方式，一方面传递了信号，另一方面也将供电端的电能传送到输入部份，使输入部分的各种电路能正常工作。该系列中有处理Pt100、Cu50、热偶等温度传感器的GD8074、GD8910二线制温度隔离式变送器，也有处理电压、电流信号的GD8051、GD8053等产品可供选择。市场上出现的国外同类型产品也不少，例如日本M-system公司的B5VS、B5RS、B5TS以及德国weidmuller公司的产品。
几种常用二线制配电器常用的二线制隔离配电器有两个系列品种可以选择。两个系列产品的共同点是均能通过外部供电电源经隔离后给两线制变送器提供一个独立的隔离电源；区别有二点，以GD8041、GD8710为例。①GD8041需要一个单独电源供电，这个电源与输入/输出都隔离。而GD8710无须单独电源供电，它只有输入/输出端，没有单独电源端。②GD8041输出的4～20mA面对接口是电阻负载。GD8710输出面对的是24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路。选择哪种隔离器产品的型号为变送器配电取决于现场所配PLC、DCS模拟量输入端模式。
如果隔离端子的外加工作电源与输入/输出两个部分都隔离，那么不管隔离器数量的多少，都可只用一台电源供电。
