| 加工定制 | 是 |
|---|---|
| 种类 | 温度 |
| 材料 | 金属 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 制作工艺 | 集成 |
| 输出信号 | 模拟型 |
| 防护等级 | 1 |
| 线性度 | 1（%F.S.） |
| 迟滞 | 1（%F.S.） |
| 重复性 | 1（%F.S.） |
| 灵敏度 | 1 |
| 漂移 | 1 |
| 分辨率 | 1 |
| 品牌 | 诚益 |

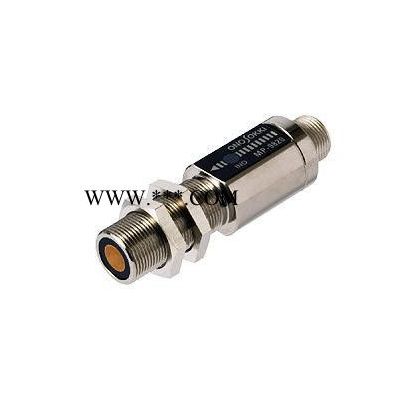

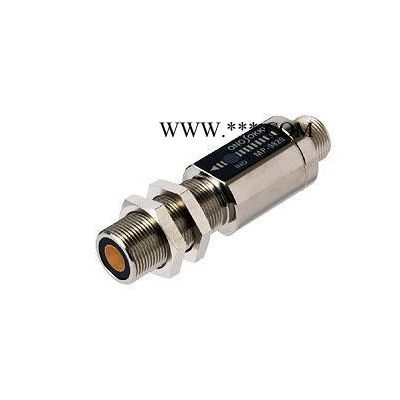

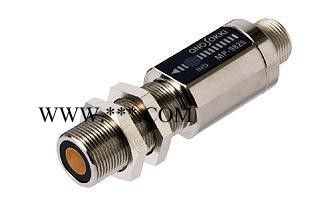

| 型号 | MP-9820 |
特点
1 Hz ～ 100 kHz超宽域信号检测范围
同行业**高水平的频率响应性能 - 从超低速到高速，测试范围宽，应用领域广。
非接触检测方式，被测对象没有额外负荷，不产生摩擦，不需要润滑处理。
紧凑型构造内藏磁阻元件与波形处理电路
使用新型信号电缆防噪声干扰能力大幅提高
计划取得CE规格认证
概要规格
| 检测方法 | 利用磁阻元件和磁性材料齿轮 |
| 检测齿轮 | 强磁性材料(如S20C,SS400等(均为日本规格))，渐开线型齿轮 模数0.5 ～ 3，齿宽3 mm以上 |
| 检测距离 | 由检测齿轮的模数决定 |
| 测量转速范围 | 1 Hz ～ 100 kHz(60 P/R的检测齿轮使用时，1 ～100,000 r/min)* |
| 输出方式 | 电压信号输出 |
| 输出信号形式 | 方形波，高电平H：＋5 ± 0.5 V以内，低电平L: ＋0.5 V以下。 |
| 输出阻抗 | 约330 Ω |
| 适用转速表示计 | TM-3100系列，TM-5100，其他 |
| 适用F/V转换器 | FV-1400, FV-5300 |
| 电源 | DC 12±2 V, 约 40 mA |
| 保护电路 | 电源极性保护 |
| 使用温度范围 | －10 ℃～＋70 ℃ |
| 保存温度范围 | －20 ℃～＋80 ℃ |
| 使用湿度范围 | 20 ～ 80 ％ RH(不结露) |
| 保存湿度范围 | 20 ～ 80 ％ RH(不结露) |
| 耐电压 | DC 250 V |
| 耐振动 | 49 m/s2 ，X，Y，Z各方向 |
| 耐冲击 | 490 m/s2，X，Y，Z各方向3次(非通电状态) |
| 外观尺寸 | 长75 **大直径 24 mm |
| 重量 | 约 80 g(含2个固定用螺栓) |
| 信号电缆 | 别售(30 m以下，MX-7100/8100系列连接电缆使用时 |
