输出信号 | 传感器 |
---|---|
材料 | 金属 |
防护等级 | IP40 |
分辨率 | 20 |
类型 | 电磁流量计 |
灵敏度 | 15 |
漂移 | 15 |
线性度 | 20 |
制作工艺 | 后膜 |
重复性 | 15 |
材料物理性质 | 导体 |
材料晶体结构 | 单晶 |
迟滞 | 15 |
品牌 | 鑫煤 |
型号 | GSG1000 |

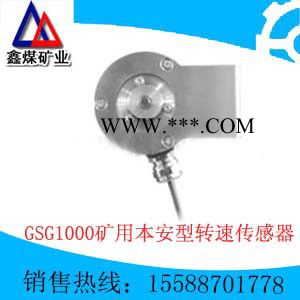

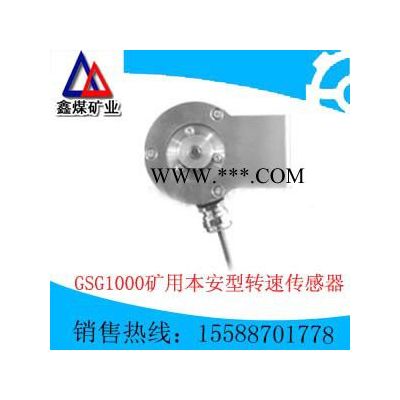

GSG1000矿用本安型转速传感器
组成结构及工作原理
转速传感器采用增量式轴编码器,主要由外壳、轴、光电晶体管、LED和安装附件等组成。它通过内部的机械装置将旋转角度信号转换成与之成比例的光脉冲信号,然后将光脉冲信号转换为相应的电脉冲信号。随着轴的旋转,黑白图形写入的盘旋转,相应地,发光二极管LED的光透过或遮断A相和B相的缝隙,形成与旋转速度成比例的光脉冲信号,该光脉冲信号经光电晶体管接收,控制光电晶体管的导通或截止,从而以集电极开路方式输出电压信号,再经波形整形成为矩形波列的电脉冲信号。
技术特性
· 本安输入电压:DC24V;
· 本安工作电流:45mA;
· **高响应频率:100kHz;
· 输出相位差:A相、B相相位差90±45°;
· 起动扭矩:**大1mN·m;
· 转动惯量:**大1×10-6kg·m2;
· **高转速:6000r/min;
· 允许受力:径向:30N,轴向:20N。
重量及外形尺寸
· 重量:0.4kg;
· 外形尺寸:Φ70×78(mm)
