| 输入信号 | G 标准脉冲信号（5v~24v幅值） M mv脉冲 用于测量磁电型传感器 |
|---|---|
| 外形尺寸 | A为160x80x125mm外形 B 为96x96x110mm外形 C为 |
| 面板形式 | H 横式 S 竖式 F 正方形 |
| 报警个数 | T0 无报警 可省略 T1~T8 一点报警~八点报警 |
| 通讯接口类型 | S0 无通讯功能 可省略 S1 隔离RS232接口 S2 隔离RS |
| 材料 | 合金钢 |
| 产地 | 北京 |
| 电源电压 | 24V |
| 输出信号 | 10±5KHz/4-20mA//0-5v/0-10V/0±5V/0±10v可选 |
| 品牌 | 北京中航泰隆 |
| 型号 | TL-XSM系列动态扭矩仪 |
| 加工定制 | 是 |
◆ 特性与应用
1. 本系列转矩转速功率测量仪测量精度可达到0.02%F.S，质量稳定可靠。
2. 两路继电器开关量报警输出。
3.两路扭矩、转速4-20mA/0-10V模拟量输出.
4. RS485或RS232串口通讯输出.
5.可配套以下系列动态扭矩传感器使用TL-303/303GDW/303S/303SFL/305/307/308/308W系列动态扭矩传感器使用。
◆ 技术参数
选型: TL-XSM－□ □ □ □ T□ A□ B□ S□ V□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①u0001 外形尺寸:A为160x80x125mm外形 B 为96x96x110mm外形 C为96x48x110mm外形
②面板形式: H 横式 S 竖式 F 正方形
③显示窗口数：1 单显示窗口（测量值和峰值切换显示）
2 双显示窗口（测量值和峰值同时显示，或按用户要求）
3 三显示窗口 （按客户要求显示内容，订货时注明）
④输入信号： G 标准脉冲信号（5v~24v幅值） M mv脉冲 用于测量磁电型传感器
⑤报警个数： T0 无报警 可省略 T1~T8 一点报警~八点报警
⑥变送输出： A0 无变送输出信号 可省略 A1 变送输出为4~20mA信号或0~20mA信号
A2 变送输出为0~5V，或1~5v，或0~10v信号
⑦传感器的供电输出：B0 无外供电 可省略 B1 外供24VDC （250mA） B2 外供12VDC （100mA）
B3 外供±15VDC （250mA） B4 外供±12VDC （250mA） B5 其他 需注明电压值
⑧通讯接口类型： S0 无通讯功能 可省略 S1 隔离RS232接口 S2 隔离RS485接口
⑨仪表工作电源输入： V0 85VAC ~220VAC 供电，为默认供电，可省略
V1 24VDC供电
V2 12VDC供电

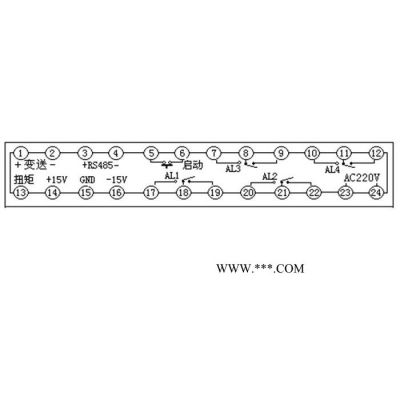

接线说明：

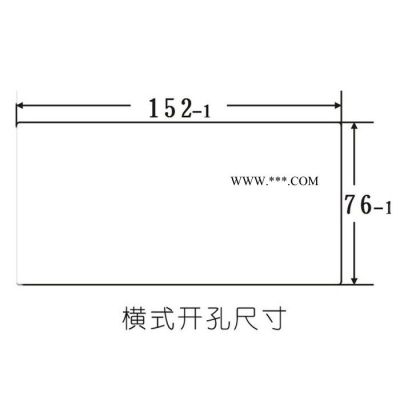

开孔尺寸：
