| 类别 | 销轴 |
|---|---|
| 标准类型 | 美标 |
| 标准编号 | tps |
| 公称直径 | 5（mm） |
| 表面处理 | 不经处理 |
| 材料等级 | 不锈钢 A1 |
| 应用范围 | 薄板安装用紧固件 |
| 加工定制 | 是 |
| 样品或现货 | 现货 |
| 公称长度 | 20 |
| 品牌 | 宏茂 |
| 型号 | 5*20 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||

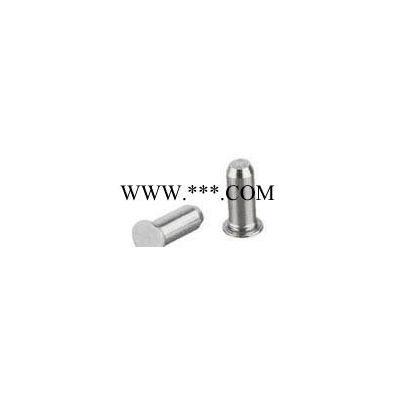

PEM平齐安装定位销（TPS）
可满足在定位，旋转中心和直线对准等多方面的应用。端部倒角使配合孔容易安装为位置，枢轴，支点，校准的应用提供更广阔的范围，定位容易简单准确。
公制计量：mm
| 销钉直径±0.05 | 类型 | 销钉直径型号 | L ±0.4 | 最小板厚 | 板孔尺寸+0.03 | D ±0.15 | H ±0.4 | S Max. | 孔距C/L边缘的最短距离 | ||||
3 | TPS | 3mm | 8 | 10 | 12 | 16 | NA | 1 | 3.5 | 2.05 | 5.2 | 2.29 | 6.4 | |
4 | TPS | 4mm | 8 | 10 | 12 | 16 | NA | 1 | 4.5 | 2.82 | 6.12 | 2.29 | 7.1 | |
5 | TPS | 5mm | NA | 10 | 12 | 16 | 20 | 1 | 5.5 | 3.53 | 7.19 | 2.29 | 7.6 | |
6 | TPS | 6mm | NA | NA | 12 | 16 | 20 | 1 | 6.5 | 4.24 | 8.13 | 2.29 | 7.9 | |
英制计量：英寸
| 销钉直径±.002 | 类型 | 销钉直径型号 | L ±.015 | 最小板厚 | 板孔尺寸+.003/-.000 | D ±.006 | H ±.015 | S Max. | 孔距C/L边缘的最短距离 | ||||
. 375 | . 500 | . 625 | .750 | 1.00 | ||||||||||
.125 | TPS | 125 | 6 | 8 | 10 | 12 | NA | . 040 | .144 | .090 | .205 | .090 | .250 | |
.187 | TPS | 187 | 6 | 8 | 10 | 12 | 16 | . 040 | .205 | .132 | .270 | .090 | .250 | |
.250 | TPS | 250 | NA | 8 | 10 | 12 | 16 | . 040 |
|
|
|
|
| |
