| 工作形式 | 气动 |
|---|---|
| 类型 | 移动式 |
| 颜色 | 黄黑色 |
| 品牌 | gettly给利 |
| 型号 | gettly-520C |
| 工作对象 | 汽车喷油嘴 节气门 油路清洗 |

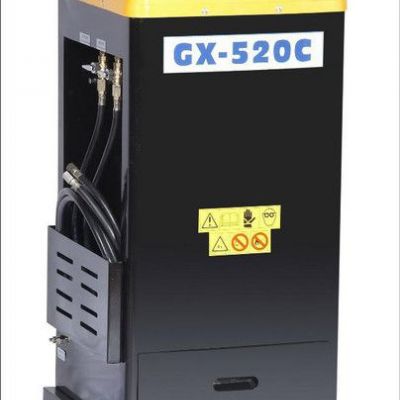

GX-520C
燃油系统免拆清洗机
产品使用说明书
（新款）
目 录
l 安全使用注意事项 -------------------------------------------------------1
l 设备各部件名称 ----------------------------------------------------------2
l 燃油系统清洗过程 -------------------------------------------------------3
l 进气歧管清洗过程 -------------------------------------------------------4
安全使用注意事项
经过培训后合格人员方可使用该设备。只有在阅读和理解以下安全规定后才可使用和操作该设备。
l 严禁在设备操作过程中吸烟，远离火源。
l 切勿吸入由清洗设备和发动机散发出的清洗液雾气。
l 请在通风条件良好的场地使用该设备。
l 将清洗系统连接至发动机之前，请关闭设备出液阀。
l 在操作该设备之前，请打开汽车的油箱盖，释放燃油箱内的压力。
l 请仔细阅读所用产品的“安全使用注意事项”。
l 做好准备工作，释放设备压力，才能将清洗液添加到该设备储油箱中。
l 在拆开和连接接头之前，请用抹布将接头连接处包好，预防燃油、清洗剂余液滴洒到发动机上从而引发安全事故。
l 清洗设备和发动机燃油管路连接时，应保证连接头紧固，不渗漏。
l 如果溅出和渗漏的清洗液滴落于皮肤和眼睛时，应立即用清水清洗。
l 设备使用前，请认真检查车辆是否有漏电故障，漏电处是否有火花出现，如有漏电、电击现象，应维修解决故障后，再进行设备操作。
l 设备使用时，切勿将压力调至超过设备的额定参数，否则设备会受到严重损害，容易造成安全事故。
l 未经我公司检验推荐，严禁使用非本品牌的清洗液，否则，引发的设备及人员伤亡事故，我公司不承担任何法律责任。
l 设备在没有清洗液（设备油壶内）的情况下发动机将不能启动。
1
机器各部分名称
燃油系统清洗过程
参考图例A、B
拧下汽车油箱盖，释放油箱内的压力。
2． 启动发动机，拨掉燃油泵继电器、保险丝或者插头，让车辆慢慢熄火，释放燃油管路中的压力。然后关闭点火开关。
3． 将燃油清洗设备上的出油管用相匹配的管路接头，连接到发动机的燃油系统进油管上，用相匹配的工具将发动机的回油管连接。（注意：如发动机只有进油管，而没有回油管的**不必连接回油管）
4． 拧开燃油清洗剂加入口的盖子，加入燃油系统清洗剂，加注完成后将盖子拧紧。
5． 将外界压缩空气接头与设备上的压缩空气口处连接。
6． 将燃油清洗阀箭头指向“开”，将燃油压力调节阀打开，慢慢调整至（2-4公斤）压力。
注意：在启动发动机前应仔细检查各个连接部分有无渗漏现象。
7． 启动引擎，使其处于怠速状态清洗。（在清洗过程中将发动机转速升至2000转/分钟持续清洗3至5分钟），直到清洗液用完，发动机熄火为止。
1． 清洗完毕，将引擎的点火开关关闭。慢慢将燃油压力调节阀调至**小，将燃油清洗开关箭头调至“关”。
2． 将连接到发动机上所有的接头拆下，重新连接好车辆油管、盖上油箱盖，连接好油泵继电器、保险丝或者油泵插头。
3． 启动引擎，观察是否有漏油现象，发动机工作是否正常。
4
进气歧管清洗过程
参考图例A、B
4． 用相匹配的雾化喷头与进气歧管清洗出油管相连接。
5． 从发动机上**接近节气门处断开进气管道，将雾化喷头放在节气门进口（5~10cm）处。
6． 拧开进气歧管清洗剂加入盖，加入进气歧管清洗液，加注完后将盖拧紧。
7． 将外界压缩空气接头与设备上的压缩空气口处连接。
8． 启动引擎，并将发动机转速调至中等怠速状态，通常在1500-2000转/分钟。
9． 慢慢将进气歧管清洗阀打开，调节进气歧管压力调整阀（压力在4公斤左右），看到雾化喷头有液体呈扇形状态，均匀地喷入进气管道为佳。
10． 清洗完成，关闭引擎，将雾化喷头拆下放回原处，并将进气管路重新装回。
11． 重新启动车辆，检查是否有异常状态，如有则进行调整（包括进行电脑匹配、怠速重新学习等方法）。
