| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 类型(通道位置) | 二通式 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 品牌 | 上海质冠阀门 |
| 型号 | ZSPQ |

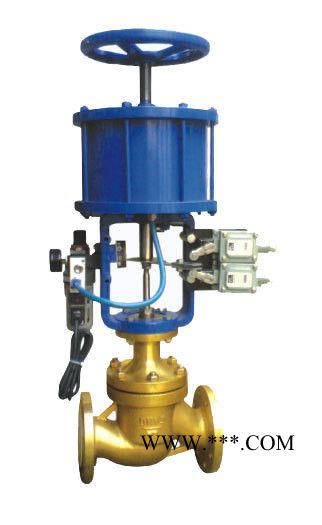

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
手机 13818672098 全国免费电话：021-60641983 QQ:1786936595
传真：021-51683773
产品符合GB/T4213-92。
主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
| 阀杆、阀芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 |
| O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn |
| 支架 | HT270 |
| 蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
| 推杆 | 2Cr13 |
型号、规格
| 类别 | 软密封 | 硬密封 | | 常温型 | 中温型 | 高温型 | 低温型 | | 型号 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D | | 规格 | DN20～200 |
技术参数和性能指标
切断机构主要技术参数| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | 阀座直径 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可与本公司
商洽生产 | | 额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | | 公称压力 MPa | 4.0(JB/T79·2-94) | | 行程 mm | 16 | 25 | 40 | 60 | | 介质温度 ℃ | -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）； | | 流量特性 | 两位快开式 | | 配执行机构 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | | 法兰尺寸、型式 | 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） | | 阀体材质 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti |
活塞执行机构主要技术参数| 型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | | 活塞直径 mm | 150 | 200 | 300 | 400 | | 有效面积 cm2 | 175 | 305 | 700 | 1245 | | 行程 mm | 16 | 25 | 40 | 60 | | 进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | | **大输出力 N | 7200 | 12800 | 29300 | 5200 | | 可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | | 操作气源压力 KPa | 500 |
气动切断阀性能指标| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 泄漏量
滴/min | 软密封 | 0 | | 硬密封 | 1 | 3 | 5 | 7 | 9 | | 切断时间 S | 1～2 | 2～4 |
额定行程偏差% | +10 |
注：泄漏量试验介质为水
允许压差 MPa| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | | 气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 |
允许用介质压力和工作温度的关系| 阀体材质 | 公称压力为4.0MPa介质工作温度℃ | | 200 | 250 | 300 | 350 | ＜400 | ＜425 | ＜450 | ＜475 | ＜500 | ＜510 | ＜525 | ＜550 | | **大工作压力MPa | ZG270-500
ZG1Cr18Ni9Ti | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | | | | | | | | | | 4.0 | 3.6 | 3.4 | 3.2 | 2.8 | 2.2 | 2.0 | 1.7 | 1.4 |
|
|
