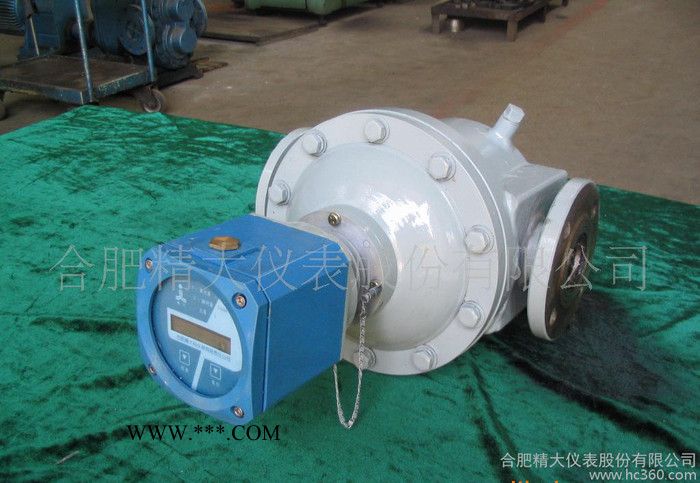

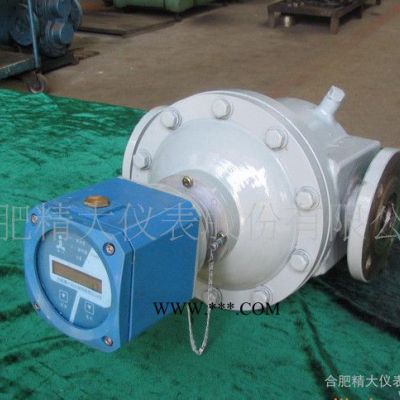

旋转活塞流量计

产品价格5400.00元/台

产品品牌上海天石

最小起订≥1 台

供货总量1 台

发货期限自买家付款之日起 天内发货

浏览次数694

企业旺铺https://www.qpstq.com/com/hfjdybljp/

更新日期2021-07-07 22:45

企业主推产品

诚信档案

上海天石测控设备有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 上海天石测控设备有限公司

企业名片

上海天石测控设备有限公司

联 系  人:李金萍(先生) 销售专员

联系固话:86-021-67891616

联系地址:中国上海松江区上海市松江区新浜镇林天路199号

【友情提示】:来电请说明在汽配生态圈看到我们的,谢谢!

商品信息

基本参数

品牌:

上海天石

所在地:

上海

起订:

≥1 台

供货总量:

1 台

有效期至:

长期有效

测量范围:

0.15-60(m3/h)

工作温度:

-10-+280(℃)
详细说明
测量范围 0.15-60(m3/h)
工作温度 -10-+280(℃)
工作压力 1.6-4.0(MPa)
公称通径 DN10-DN80(mm)
精度等级 0.2、0.3、0.5
类型 容积式流量计
适用介质 流体
品牌 精大
型号 LS系列旋转活塞流量计
加工定制

LS型旋转活塞式流量计是容积式流量计的一种,它不但具备一般容积式流量计适用于多种介质,耐高温、耐高压、精度高、运行可靠等优点,更适用于高粘度的计量。它的特点是结构简单,拆装便捷省时。计量部件如需清先,可以无须特殊工具,很方便地将其从壳体上拆下,清洗后无须调整即可复位,又不影响计量精度。旋转活塞流量计具有现场指示型和远传型两种,可实现管道流量远距离的集中控制。

■ 独具特点
1、活塞实现旋浮运动,磨损极小(一般免维护)。      4、计数器采用液晶显示,能显示瞬时流量、累积流量、班次流量。
2、体积小,重量轻,拆装便捷省时。            5、输出信号:4~20mA或1~5VDC
3、活塞腔体运行空间大,介质中微小颗粒可自行排出。
■ 工作原理
  旋转活塞式流量计的工作原理如图所示。被测液体从进口端进入仪表计量室,在进出口端形成一个压差迫使活塞按图上箭头所示方向旋转见图(a)。随着液体的继续流入。旋转活塞转到图(b)所示位置。形成一个封闭的新月形截面的容腔V1 在差压作用下活塞继续旋转,所形成的封闭的新月形截面V1 与出口端连通而开始排液见图(c)位置。当活塞转到图(d)位置时,又形成一个封闭的新月形截面的容腔V2 。再继续旋转则V2 与出口端连通而排液,即活塞回到(a)所示位置。这样活塞转一周即排出V1 + V2 的液体,通过联轴器和计数机构即可正确计量出流经流量计的液体。
■ 技术参数■ 外形及安装尺寸
1、公称通径(mm): Dn15、25、32、50、80
2、基本误差(%):0.2、0.3、0.5
3**大工作压力(MPa): 1.6、2.5、4.0
4、流量范围(m3/h):DN15 0.05~0.80 DN80 6.0~60
  DN25 0.20~1.80 DN100 10~100
  Dn40(32) 0.60~3.60 DN150 25~250
  DN50 3.0~32
5、温度范围(℃):0~60;0~280 (加散热筒)
6、介质粘度(mPa.s):1~3000
7、管道联接法兰:GB9113.4-2000
8、材料系列:①铸钢系列 ②不锈钢系列
9、流量计标记方法:
