| 材质 | 钢制 |
|---|---|
| 工作温度 | 常温 |
| 连接形式 | 法兰 |
| 品牌 | 艾瑞 |
| 型号 | D940J |

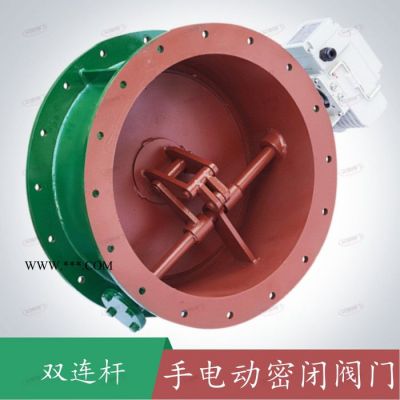

D940J-0.5手电动密闭阀门-手动电动密闭阀门-手电动密闭阀-手电动单连杆密闭阀门
深圳艾瑞阀门联系方式：电话：0755-28192533 手机：13537550155 网址：www.szarfm.com
一、手电动单连杆密闭阀门用途：
D940J-0.5手动电动密闭阀门用于转换通风方式，改变空气流程，适用于人防、国防和民用工业程介质为空气的通风和排风管路上。本阀适用公称压力PN≤0.05MPa, 工作温度- 30～+40℃，相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。手电动密闭阀具有一定的抗冲击波余压能力，可以电动和手动两用，安装时注意介质流向应与阀体上所标注的箭头方向一致。
二、单连杆手动电动密闭阀门技术参数和性能
| 电动执行器技术参数 | 阀体参数 | |||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN150～1000mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN0.05MPa | |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳钢 | |
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳钢 | |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、碳钢 | |
| 环境温度 | -30°～60° | 阀座密封 | NBR | |
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型 | |
| 限 位 | 电气、机械二重限位 | 温度 | NBR≤68℃ | |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 空气 | |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 远程控制、启闭灵活、结构紧凑 | |
三、手动电动密闭阀门安装
1、可以安装在水平或垂直管道上，使用时要求阀门板全启或全闭，不能作调节流用。
2、阀门安装时，应保证标志压力通径的剪头与受冲击波的方向一致，并应便于阀门手柄的操作。
3、阀门可以采用支架或吊架形式安装。
4、阀门接管的法兰和橡胶垫圈按图加工。
四、手电动密闭阀门注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
