| 使用行业 | 齿轮 CBN砂轮 成型磨削 轨迹修整 |
|---|---|
| 结合剂 | 近视合金+天然金刚石 |
| 用途 | 砂轮磨削 零部件成型修整 |
| 是否批发 | 是 |
| 是否标准件 | 非标准 |
| 材质 | 金刚石 |
| 产地 | 河南 |
| 工艺 | 烧结 |
| 粒度 | 18/20-40/45 |
| 适用范围 | 五金 |
| 适用行业 | 金属加工 |
| 品牌 | 豫东进 |
| 型号 | 金刚石滚轮 |
| 加工定制 | 是 |

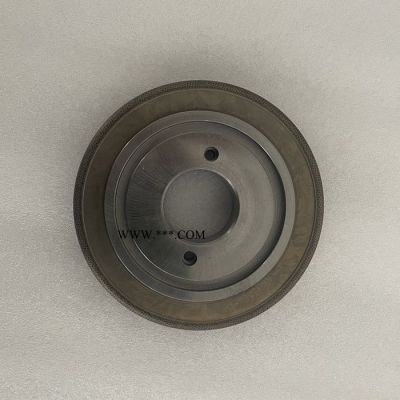

金刚石滚轮成型修整在齿轮滚珠丝杠广泛使用.金刚石滚轮成型修整砂轮在轴承机床轻工业工具汽车液压行业.金刚石修整滚轮的制造技术比较复杂，主要的方法有电镀法和粉末冶金法。内镀法金刚石修整滚轮制造工艺是各种制造方法中制造精度和制造型面复杂程度的方法，其形面精度在0.005mm以上，它适合于制造各种类型的金刚石滚轮，尤其是高精度复杂型面金刚石修整滚轮。
曲轴磨和万能磨床用成形滚轮根据各种简单、复杂形面的工件要求制造。
1.内镀法制造；
2.手置法烧结后，专用机床精修后达到所需精度。蜗杆砂轮修整用滚轮
1.精修齿侧滚轮： 采用强度人造金刚石烧结或电镀后经专用机床精密修整，保证型面母线直线性误差不大
于2μm。该滚轮形式有单锥和双锥形两种。具有直线型面并用于20°压力角的常用金刚石滚轮的规格如下：
A：外径110mm M0.5-1.75，M1.5-3.5和M3-5
B：外径120mm M1.5-3.5，M2-5和M3-7
C：外径130mm M3-5
D：承接国内外滚轮返修，恢复精度。承接其他特殊规格如有鼓形要求的滚轮等。
2.切根滚轮： 用于切制蜗杆砂轮根槽。
3.开槽滚轮： 用于圆柱体砂轮上粗开牙形。
以上滚轮安装基准孔尺寸与进口滚轮一致。
金刚石滚轮成型修整在齿轮滚珠丝杠广泛使用.齿轮式金刚石修整滚轮用内镀法制造，是内啮合珩齿和环面蜗杆磨齿工艺所需珩磨轮或砂轮的有效的修整工具。强力成形磨削用滚轮
1.磨削搓丝板用多线金刚石滚轮：内镀法制造 ，螺距1.0-3.0mm，宽度20-80mm，直径90-125mm。
2.摆线形面滚轮：采用内镀法制造 ，形状误差小于0.01mm，公法线变动0.005mm。
3.叶片根槽形面滚轮：采用内镀法制造 ，尺寸公差0.01mm，加工工件表面粗糙度Ra0.8-1.6（加工余量6-7mm）
4.其他形面金刚石滚轮：外圆弧面滚轮及其它金刚石工具
外圆弧面滚轮用于数控仿形修整砂轮，如摆线转子磨削用成形砂轮的仿形修整。承接特殊要求的金刚石和CBN工具加工。
