| 主要用途 | 人防 |
|---|---|
| 压力 | 0.5mPa |
| 通径 | 200-1000mm |
| 连接方式 | 法兰 |
| 公称直径 | DN500 |
| 标准 | 国标 |
| 材质 | 钢制 |
| 工作温度 | 常温 |
| 公称通径 | D560 |
| 公称压力 | 0.5 |
| 规格 | DN500 |
| 介质温度 | 50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用范围 | 人防 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 用途 | 通风 |
| 压力环境 | 常压 |
| 品牌 | 艾瑞 |
| 型号 | D40J-0.5 |
| 通道位置 | 直通式 |

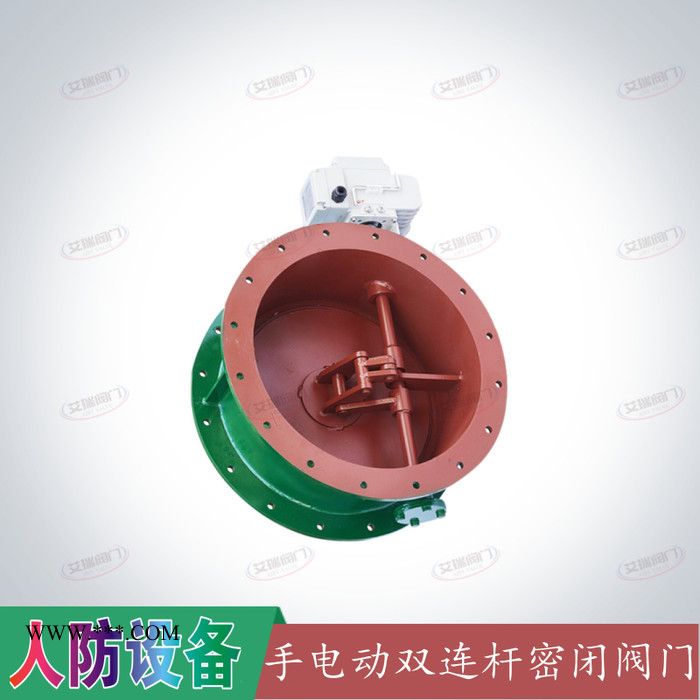

D40J-0.5手动密闭阀门-人防手动密闭阀门-手动单连杆密闭阀门-单连杆手动密闭阀门
深圳艾瑞阀门联系方式：电话：0755-28192533 手机：13537550155 网址：www.szarfm.com
一、手动密闭阀门用途
D40J-0.5手动密闭阀门用于转换通风方式，改变空气流程，适用于人防工程通风和排风系统。本阀适用公称压力Pn≤0.05MPa, 工作温度- 30～+40℃,相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。
二、手动密闭阀门主要技术参数
| 公称通径（mm） | 公称压力（Mpa） | 试验压力（Mpa） | 工作温度 | |
| 密封 | 强度 | |||
| 150-500 | 0.05 | 0.05 | 0.1 | 常温 |
| 600-1000 | 0.05 | 0.05 | 0.1 | |
三、手动密闭阀门规格尺寸表
| 规格 | L0 | L1 | L2 | D | D1 | D2 | D3 | b | n | d |
| 150 | 338 | 92 | 170 | 210 | 166 | 195 | 176 | 10 | 7 | 7 |
| 200 | 485 | 118 | 300 | 270 | 215 | 250 | 225 | 10 | 8 | 9 |
| 250 | 535 | 130 | 320 | 345 | 260 | 320 | 275 | 10 | 9 | 11 |
| 300 | 585 | 145 | 350 | 385 | 315 | 360 | 325 | 10 | 9 | 11 |
| 400 | 731 | 175 | 385 | 515 | 441 | 490 | 451 | 10 | 12 | 12 |
| 500 | 875 | 225 | 451 | 650 | 560 | 622 | 570 | 10 | 12 | 14 |
| 600 | 7076 | 275 | 593 | 750 | 666 | 720 | 676 | 10 | 12 | 13 |
| 700 | 1176 | 290 | 643 | 850 | 780 | 820 | 780 | 10 | 16 | 17 |
| 800 | 1276 | 290 | 693 | 950 | 870 | 920 | 880 | 6 | 16 | 17 |
| 900 | 1400 | 290 | 793 | 1060 | 960 | 1010 | 990 | 10 | 16 | 18 |
| 1000 | 1500 | 300 | 808 | 1205 | 1090 | 1160 | 1100 | 12 | 20 | 18 |
四、手动密闭阀门材料表
| 序号 | la | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 名称 | 手柄 | 手传动装置 | 阀体 | 阀瓣 | 杠杆 | 阀杆 | 弹簧 | 密封圈 |
| 材料 | 可锻铸铁 | 配套 | 钢板 | 钢板 | 钢板 | 45#钢 | 弹簧钢 | 橡胶 |
五、安装注意事项
1、可以安装在水平或垂直管道上，使用时要求阀门板全启或全闭，不能作调节流用。
2、安装时，应保证标志压力通径的剪头与受冲击波的方向一致，并应便于阀门手柄的操作。
3、可以采用支架或吊架形式安装。
4、接管的法兰和橡胶垫圈按图加工。
