偏置式曲柄连杆割草机 牧草 紫花苜蓿 芦苇收割机厂家包邮

产品价格3300.00元/台

产品品牌农丰利机械

最小起订≥1 台

供货总量999 台

发货期限自买家付款之日起 3 天内发货

浏览次数807

企业旺铺https://www.qpstq.com/com/jnnfljx/

更新日期2021-07-07 18:50

企业主推产品

诚信档案

济宁农丰利机械设备有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 济宁农丰利机械设备有限公司

企业名片

济宁农丰利机械设备有限公司

联 系  人:刘美英(先生) 总经理

联系固话:18954089767

联系地址:中国山东省济宁市任城区李营街道张庄村居委办公楼二单元五楼东户

【友情提示】:来电请说明在汽配生态圈看到我们的,谢谢!

商品信息

基本参数

品牌:

农丰利机械

所在地:

山东 济宁市

起订:

≥1 台

供货总量:

999 台

有效期至:

长期有效

材质:

锰钢

产地:

山东
详细说明
材质 锰钢
产地 山东
产品规格 1.4/1.6/1.8/2.1
产品类型 全新
刀片数 16个
倒退速度 0
动力类型 拖拉机悬挂
剪高 割茬高度(mm)50-70
剪宽 1.4米
类型 割草机
名称 割草机
排量 420cc
前进速度 6-8(km/h)
认证
软轴长度 0
生产率 0.8-1.5ha/h
适用场所 平地
适用对象 牧草
适用范围 草场收割
适用领域 农业
售后服务 1年
用途 收获
转速 动力输出轴转速》540
装箱数量 5
执行质量标准 企业标准
品牌 农丰利
型号 9G1.4型
加工定制
外形尺寸(长x宽x高) 3000*700*90
单品重量 140kg


直拨电话;18954089767


济宁农丰利机械制造有限公司是一家拥有自主产权的高科技企业,公司自创建以来始终坚持走科技创新之路,拥有一批高科技技术人员专业从事新产品的研发、试制、生产、公司加工设备先进,技术力量雄厚,检验设备完善,产品畅销全国各地,公司生产的小型汽油收割机机、柴油割晒机设备已被国有大型单位采购,得到广泛推广与应用,得到用户一致好评。

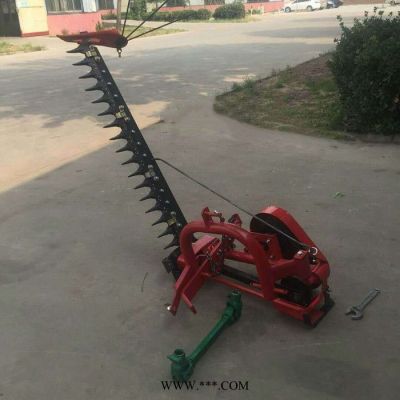

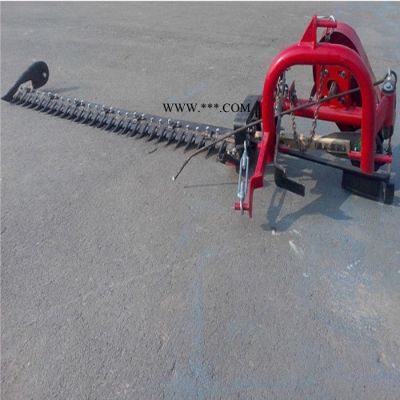

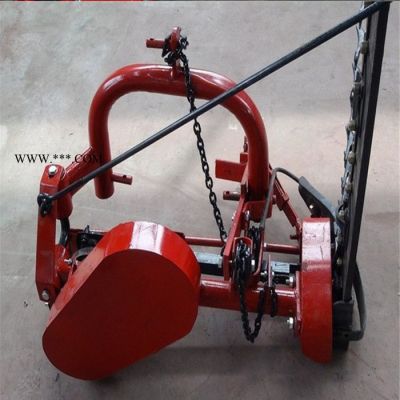

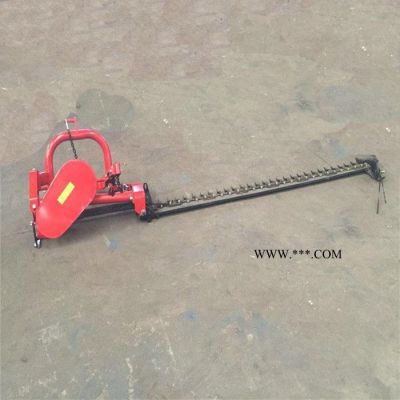

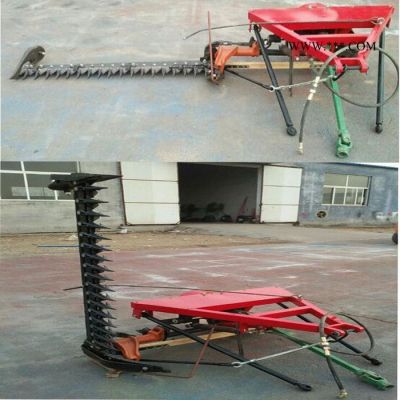

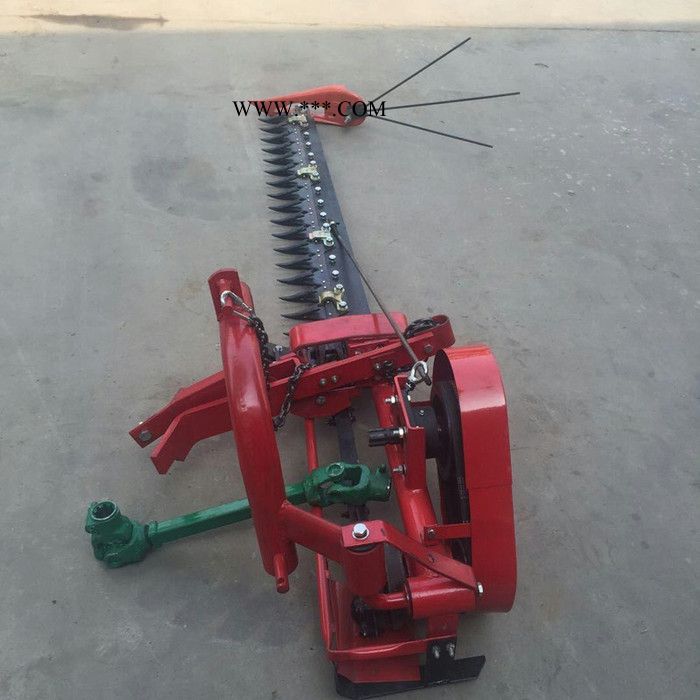

该机利用偏置式曲柄连杆机构,驱动割刀进行作业,适用于农/牧区平坦草场和山地、丘陵地草场,用于收割天然和种植牧草、紫花苜蓿、芦苇、青储饲料等。拖拉机动力输出轴驱动割刀,三点悬挂控制机具的起落,操纵拖拉机动力输出机构实现个刀的运动或停止。提升机构分油缸和提升架结构两种形式。

一、概述
9G-.4/.6/1.8/2.1型往复式割草机可用农、林、 牧区在丘陵、坡地和小面积等不同条件下收割天然牧革和种植牧草作业的需求。机具由拖拉机手一人操作,有较好的使用性,越障时可以依靠拖拉机液压系统将割草机整机提起。

二、主要技术参数

型号;     9G-1.4  9G-1.6   9G-1.8  9G-2.1
割幅(m);   1.4     1.6     1.8       2.1

配套动力(hp);18     18      20      25-30

重量(kg);  140    160  180    200

工作速度(km/h);6--8
生产率(ha/h);0.8--1.5

割茬高度(mm) ;50-70

动力输出轴转速;≥540
(r/mm)

外形尺寸(mm)3000*700*900,3400*700*900,3800*700*900

三、安装
3.1 切割器的安装
在连接切割器之前,先装上割刀铆合,安装拆卸时,切勿触摸护刀器之间刀片的刃口,以防割伤。

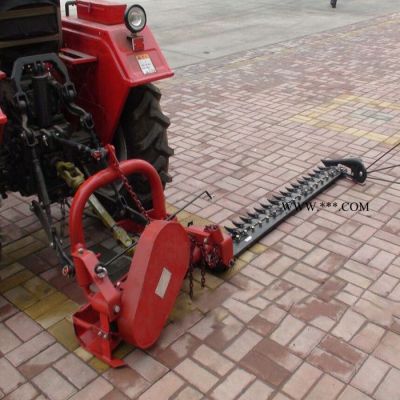

3.2与拖拉机的安装(见图1)
将割草机的悬挂架及上拉杆与拖拉机的液压悬挂拉杆的三点连接。停放时,割草的内滑掌接触地面。同时调整拖拉机斜拉杆,使连杆防护罩底部离地约5cm以上。
3.3传动轴的安装
将传动轴拧在割草机的驱动轴上(左旋)。由链子锁住传动轴防护罩,以防止转
注意:割草之后重新装机使用前。想、必须小心的除去传动轴上的毛刺,洗清并涂上防锈剂或幼稚,妥善保管。

当切割器阻塞或遇有障碍物,拾起或后退割草机时,应注意不得突然接合离合器。以防止传动轴转动。

切割器的调整

 当用手推拉连杆时,割刀运动应轻快平稳。拉动时如较沉重,首先应检查下压刀器的间隙。刀片器压的过紧可能是造成割刀运动沉重的主要原因。

a)割刀器倾角调整

改变拖拉机上拉杆的长度,可使整个机具绕拖拉机下拉杆与机具铰接点

转动,而使护刀器顶端对地面俯仰。根据地表及牧草的状况进行调整。在平坦草场作业时,切割器可谓成水平或下倾,以利低割。当地面不平或多石块时,切割器应向上倾起相应角度,以免切割器插入土中或撞坏护刀器。角度般应视具体情况调整到(±5-10)为宜。

b)调整动刀片和定刀片的间隙(见图二)

木连杆位于两个极限位置时,动刀片端应与定刀片相贴,允许有0.5毫米的间隙。其后端间隙应在0.3-1.0毫米之间,个别间隙允许达到1.5毫米,但其数量不应超过全部的三分之”。如间隙过大可 在砂轮机上修磨护刃器与护刃器梁装配的表面以减小间隙,也可用手锤敲击护刃器来达到。注意手锤应敲击护刃器厚的地方,切不可敲击护刃器的顶端与上舌。
在装配好的切割器中,定刀片的工作面应在同平面内,其偏差不得超过0.5毫米(偏差用短差尺和厚薄规在任意相邻的三个护刃器上进行测量)。
c)调整动刀片和压刃器之间的间隙可用手锤敲击压刃器来达到,其间隙不得超过0.5毫米。
d)调整各摩擦片和刀杆后侧面的平面贴合,可前后移动摩擦片来达到。
)调整刀头和刀头导向板,刀头前护板之间的间隙,更换调整垫圈或修薄导向板,前护板,减少它们和刀头之间的间隙(不大于1.5毫米)可消除刀头的跳动和冲击。
)调节内外滑学底部的滑板安装高度,即可根据当地牧草要求调节割茬高度。g)调节刀头球与内外钳扣球窝的间隙。
先松开放松弹簧板, 改变圆柱螺母在半圆头方劲螺栓上的位置即可达到要求,其间隙保持在0.3-0.5毫米为宜。间隙过大将产生较大的冲击力和噪音,间除过小易发热或加速磨损。

一年内非人为因素,因产品质量问题机器零配件需要更换的,公司除免费更换外,并承担配件包装、运输费用。(安全信誉保障:只需预付少量定金,即可物流快运发货,货到再付清余款)

备注:本厂产品图片均为实物拍摄,请广大客户朋友放心挑选。我厂备有现货,也可根据广大客户朋友要求加工贴牌制作,朋友们在咨询时要和工作人员讲清楚产品型号、规格、尺寸、数量等信息,以便能更好的为您服务。欢迎您来厂亲自验货提货。

售后及维修服务 :

      本厂承诺:所有的产品都是**,保障全新,量大从优,放心选购。按规定质保一年,在此期间如有质量问题我司免费提供维修件,如人为损坏质量问题可有偿提供维修部件(易损件不在质保范围之内)。

24小时服务热线:18954089767  / 15318410627

售后服务热线: 400-0537031
