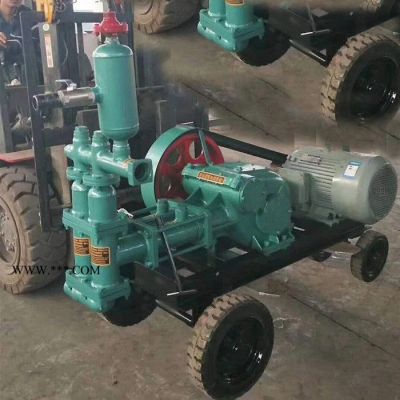

BW70-8双缸砂浆泵主要由电动机、泵体、底座、泵头、气室、压力表、清洗阀、带轮传动等部分组成。电动机产生的动力经皮带传动至泵体，经曲轴连杆的旋转运动变为活塞的直线往复运动，从而控制泵头内钢球的开合进行吸排浆工作。
该泵属于齿轮传送箱体，箱体不含曲轴，整个箱体耐用性高，不受液压油控制。声音小、无噪音、加油方便。齿轮使用的是三缸地质泵，齿轮不易磨损。
泵头主要由出浆管、进浆管、泵头三通、钢球垫、钢球、四通焊接、气室、密封组件等部分构成，为下进上出型，进浆管孔径φ64mm，出浆管接头为38快接，气室上方设有M20×1.5内孔螺纹，便于安装压力表座及电控压力表装置。

BW70/8卧式双缸砂浆泵参数

缸数    2个

缸径    80mm

活塞行程  75mm

吸水高度                     2.5m

进水口直径64mm

排水口直径38mm

电机功率                     11KW

输入转速                     1460r/min

带轮节径                     φ400（B型×4槽）mm

三角带型号B2032mm

冲次    100C/min

流量    75L/min

额定压力                     8MPa

外形尺寸                     1200×850×900mm

整机重量                     490Kg

BW70/8水泥砂浆灌浆泵注意事项:

1.泵的工作介质应无杂质，无腐蚀性，含砂量不宜过大。

2.进行注浆作业，工作压力不得超过额定压力的80%，在较高压力工作时间不得超过1小时，严禁快档高压注浆，否则容易造成机件损坏，或人身伤害。严禁高压憋泵，每班使用完必须彻底清理泵头，并派专人操作设备，注浆作业中注意压力表变化。

3.每班使用完工后应根据砂浆沉淀时间合理安排洗泵，及时清除泵头及缸体内的多余残渣，清洗方法为将吸浆管接到清水池中，开机，打开清洗阀直至注出清水为至。每次注浆完毕，应立即彻底清洗泵头内残存浆液，直到注出清水为至，否则长时间停滞会造成浆液凝固、钢球卡堵、泵头不吸浆、浆量少、排浆困难、注浆压力高等故障！！！

4.注意储浆池内液面位置升降情况，液面太低要即时补充冲浆液；

设备运行时必须接通浆液，严禁泵头、活塞的干磨而影响使用寿命。
