| 加工定制 | 是 |
|---|---|
| 类别 | 伺服减速器 |
| 齿轮类型 | 直齿减速器 |
| 安装形式 | 任意安装 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面减速器 |
| 用途 | 伺服电机配套减速器 |
| 输入转速 | 2000（rpm） |
| 额定功率 | 1（kw） |
| 输出转速范围 | 222（rpm） |
| 许用扭矩 | 200（N.m） |
| 使用范围 | 数控雕铣机、全自动弯箍机、食品包装机、送料机械等自动化机械设备 |
| 级数 | 双级 |
| 减速比 | 9 |
| 规格 | MF120SL2-9-24-95 |
| 标准背隙 | ≤13～18弧分 |
| 平均使用寿命 | 20000小时 |
| 产地 | 台湾 |
| 品牌 | 聚盛VGM |
| 型号 | MF120SL2-9-24-95 |
台湾伺服减速器，VGM减速器，伺服电机减速器，聚盛伺服减速器，台湾VGM减速器，伺服减速器，伺服配套减速器，聚盛VGM减速器，1KW伺服减速器，聚盛减速器，台湾减速器，1KW伺服电机配套减速器，台湾聚盛VGM减速器，MF120SL2-9-24-95，可搭配全球各厂牌伺服电机与步进电机，台湾强力型减速器，一体式双支撑结构。
VGM减速器MF120SL2-9-24-95技术参数
| 品名： | 台湾伺服减速器 |
| 产地： | 台湾 |
| 型号： | MF120SL2-9-24-95 |
| 减速比： | 9 |
| 额定输出扭矩： | 200Nm |
| 最大输出扭矩： | 2.5倍额定输出扭矩 |
| 额定输入转数： | 2000rpm/min |
| 最大输入转数： | 3000rpm/min |
| 标准背隙： | ≤13～18arcmin |
| 扭转刚性： | 35Nm/arcmin |
| 容许径向力： | 3770N |
| 容许轴向力： | 2075N |
| 平均使用寿命： | 20000hr |
| 全负载时效率： | ≥93% |
| 净重： | 7.2kg |
| 使用温度： | -10℃～+90℃ |
| 润滑： | 锂基复合全合成润滑油脂 |
| 安装方向： | 任意方向 |
| 防护等级： | IP65 |
| 噪音值： | ≤70dBA |
1，减速比：i=输入转速/输出转速。
2，背隙值：为在2%额定输出扭矩下测试所得之数据。
3，最大径向力及最大轴向力：施力于出力轴中心位置，周期负载时间50%，转速100rpm/min，条件下所测得之数据。
4，运转负载周期〈60%状况下，平均使用寿命如列表数值；负载周期≥60%之连续运转状况下，平均使用寿命可能会降低至正常值的50%以下。
5，噪音值：距离1公尺、空载运转、额定输入转数，条件下所测得之数据。
VGM减速器MF-S系列性能特点
VGM伺服减速器MF-S系列：
1，小型轻量化
2，正整数比，全段数比从3～100
3，精密背隙，全系列6～18弧分
4，一体式双支撑传动机构，坚固耐用
5，适用于各厂牌伺服电机与步进电机
6，密封式设计，不必换油，安装方便
7，内部组件采用经热处理高强度合金钢材，足堪应付严峻恶劣的工作环境

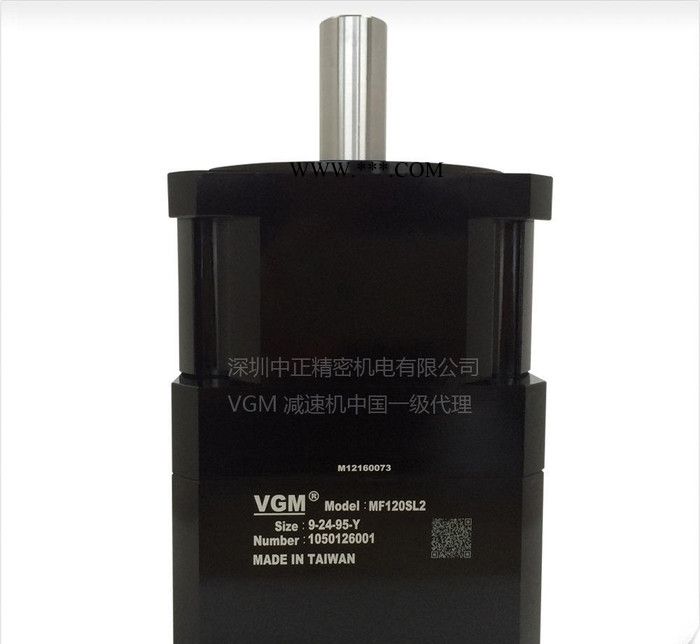

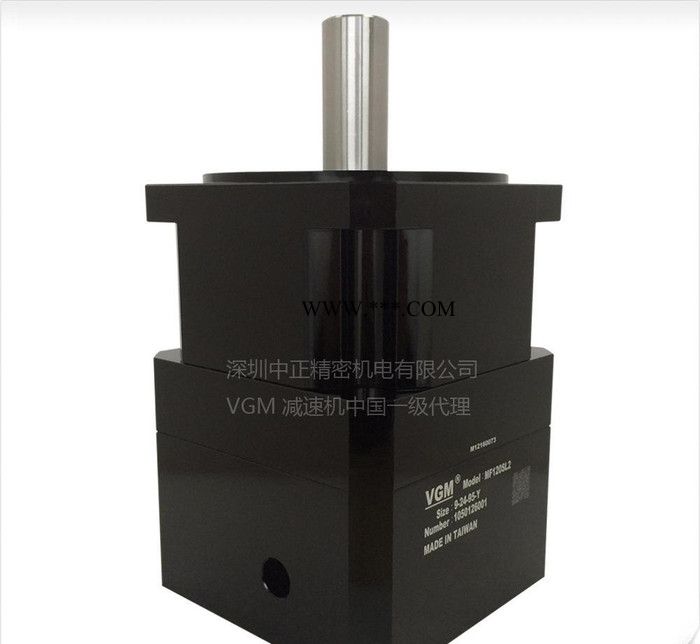

VGM减速器MF120SL2-9-24-95实拍图
聚盛成立于民国79年（1990年）。原产品线为涡轮式减速器，民国86年（1997年）开发出台湾第一台伺服马达专用减速器MF系列；民国89年（2000年）开发出低价位伺服马达专用减速器PG系列；民国94年（2005年）更开发出高精度伺服马达专用减速器H系列。聚盛秉持着专业服务、效率创新的原则，不断研发新型与高阶的产品来满足客户产业提升的需求，同时量产高效率、高品质的产品以符合客户的竞争优势。十几年来聚盛的服务与品质已获得各界客户之使用与赞扬，我们以最优惠的价格，提供机械制造业者高品质的动力传输产品，提升您设备的产能，机器的附加价值，以祈求更大的商业契机，共创未来双赢的局面。目前聚盛VGM减速器已发展为七大系列：经济型VGM减速器PG系列（圆形无法兰）、经济型VGM减速器PG-F系列（圆形带法兰）、加强型VGM减速器MF-S系列（方形）、精密型VGM减速器MF-X系列（圆形带法兰）、超精密VGM减速器MF-H系列（方形）、精密型VGM直角减速器MFT系列（中空轴输出、单边轴输出、双边轴输出三种规格）、超精密型VGM直角减速器MFL系列（方形）。VGM斜齿减速器系列即将推出，敬请关注！
VGM减速器MF120S机型型号* 输入端模块化设计，适配全球各厂牌伺服电机与步进电机
搭配750W伺服电机机型：
MF120SL1-3-19-70 MF120SL1-4-19-70 MF120SL1-5-19-70 MF120SL1-7-19-70 MF120SL2-9-19-70 MF120SL2-12-19-70 MF120SL2-15-19-70 MF120SL2-16-19-70 MF120SL2-20-19-70 MF120SL2-21-19-70 MF120SL2-25-19-70 MF120SL2-28-19-70 MF120SL2-35-19-70 MF120SL2-49-19-70
|
搭配750W伺服电机机型：
MF120SL1-3-16-110 MF120SL1-4-16-110 MF120SL1-5-16-110 MF120SL1-7-16-110 MF120SL2-9-16-110 MF120SL2-12-16-110 MF120SL2-15-16-110 MF120SL2-16-16-110 MF120SL2-20-16-110 MF120SL2-21-16-110 MF120SL2-25-16-110 MF120SL2-28-16-110 MF120SL2-35-16-110 MF120SL2-49-16-110 |
搭配1KW伺服电机机型：
MF120SL1-3-19-110 MF120SL1-4-19-110 MF120SL1-5-19-110 MF120SL1-7-19-110 MF120SL2-9-19-110 MF120SL2-12-19-110 MF120SL2-15-19-110 MF120SL2-16-19-110 MF120SL2-20-19-110 MF120SL2-21-19-110 MF120SL2-25-19-110 MF120SL2-28-19-110 MF120SL2-35-19-110 MF120SL2-49-19-110 |
搭配750W～1.5KW伺服电机机型：
MF120SL1-3-14-80 MF120SL1-4-14-80 MF120SL1-5-14-80 MF120SL1-7-14-80 MF120SL2-9-14-80 MF120SL2-12-14-80 MF120SL2-15-14-80 MF120SL2-16-14-80 MF120SL2-20-14-80 MF120SL2-21-14-80 MF120SL2-25-14-80 MF120SL2-28-14-80 MF120SL2-35-14-80 MF120SL2-49-14-80
| 搭配1～1.5KW伺服电机机型：
MF120SL1-3-19-95 MF120SL1-4-19-95 MF120SL1-5-19-95 MF120SL1-7-19-95 MF120SL2-9-19-95 MF120SL2-12-19-95 MF120SL2-15-19-95 MF120SL2-16-19-95 MF120SL2-20-19-95 MF120SL2-21-19-95 MF120SL2-25-19-95 MF120SL2-28-19-95 MF120SL2-35-19-95 MF120SL2-49-19-95 | 搭配1～1.5KW伺服电机机型：
MF120SL1-3-22-95 MF120SL1-4-22-95 MF120SL1-5-22-95 MF120SL1-7-22-95 MF120SL2-9-22-95 MF120SL2-12-22-95 MF120SL2-15-22-95 MF120SL2-16-22-95 MF120SL2-20-22-95 MF120SL2-21-22-95 MF120SL2-25-22-95 MF120SL2-28-22-95 MF120SL2-35-22-95 MF120SL2-49-22-95 |
搭配1～1.5KW伺服电机机型：
MF120SL1-3-24-95 MF120SL1-4-24-95 MF120SL1-5-24-95 MF120SL1-7-24-95 MF120SL2-9-24-95 MF120SL2-12-24-95 MF120SL2-15-24-95 MF120SL2-16-24-95 MF120SL2-20-24-95 MF120SL2-21-24-95 MF120SL2-25-24-95 MF120SL2-28-24-95 MF120SL2-35-24-95 MF120SL2-49-24-95
| 搭配1～1.5KW伺服电机机型：
MF120SL1-3-22-110 MF120SL1-4-22-110 MF120SL1-5-22-110 MF120SL1-7-22-110 MF120SL2-9-22-110 MF120SL2-12-22-110 MF120SL2-15-22-110 MF120SL2-16-22-110 MF120SL2-20-22-110 MF120SL2-21-22-110 MF120SL2-25-22-110 MF120SL2-28-22-110 MF120SL2-35-22-110 MF120SL2-49-22-110 | 搭配1～1.5KW伺服电机机型：
MF120SL1-3-24-110 MF120SL1-4-24-110 MF120SL1-5-24-110 MF120SL1-7-24-110 MF120SL2-9-24-110 MF120SL2-12-24-110 MF120SL2-15-24-110 MF120SL2-16-24-110 MF120SL2-20-24-110 MF120SL2-21-24-110 MF120SL2-25-24-110 MF120SL2-28-24-110 MF120SL2-35-24-110 MF120SL2-49-24-110 |
搭配86步进电机机型：
MF120SL1-3-12.7-73 MF120SL1-4-12.7-73 MF120SL1-5-12.7-73 MF120SL1-7-12.7-73 MF120SL2-9-12.7-73 MF120SL2-12-12.7-73 MF120SL2-15-12.7-73 MF120SL2-16-12.7-73 MF120SL2-20-12.7-73 MF120SL2-21-12.7-73 MF120SL2-25-12.7-73 MF120SL2-28-12.7-73 MF120SL2-35-12.7-73 MF120SL2-49-12.7-73
| 搭配86步进电机机型：
MF120SL1-3-14-73 MF120SL1-4-14-73 MF120SL1-5-14-73 MF120SL1-7-14-73 MF120SL2-9-14-73 MF120SL2-12-14-73 MF120SL2-15-14-73 MF120SL2-16-14-73 MF120SL2-20-14-73 MF120SL2-21-14-73 MF120SL2-25-14-73 MF120SL2-28-14-73 MF120SL2-35-14-73 MF120SL2-49-14-73 | 搭配110步进电机机型：
MF120SL1-3-16-85 MF120SL1-4-16-85 MF120SL1-5-16-85 MF120SL1-7-16-85 MF120SL2-9-16-85 MF120SL2-12-16-85 MF120SL2-15-16-85 MF120SL2-16-16-85 MF120SL2-20-16-85 MF120SL2-21-16-85 MF120SL2-25-16-85 MF120SL2-28-16-85 MF120SL2-35-16-85 MF120SL2-49-16-85 |
搭配110步进电机机型：
MF120SL1-3-19-85 MF120SL1-4-19-85 MF120SL1-5-19-85 MF120SL1-7-19-85 MF120SL2-9-19-85 MF120SL2-12-19-85 MF120SL2-15-19-85 MF120SL2-16-19-85 MF120SL2-20-19-85 MF120SL2-21-19-85 MF120SL2-25-19-85 MF120SL2-28-19-85 MF120SL2-35-19-85 MF120SL2-49-19-85
| 搭配130步进电机机型：
MF120SL1-3-19-100 MF120SL1-4-19-100 MF120SL1-5-19-100 MF120SL1-7-19-100 MF120SL2-9-19-100 MF120SL2-12-19-100 MF120SL2-15-19-100 MF120SL2-16-19-100 MF120SL2-20-19-100 MF120SL2-21-19-100 MF120SL2-25-19-100 MF120SL2-28-19-100 MF120SL2-35-19-100 MF120SL2-49-19-100 | 搭配130步进电机机型：
MF120SL1-3-24-100 MF120SL1-4-24-100 MF120SL1-5-24100 MF120SL1-7-24-100 MF120SL2-9-24-100 MF120SL2-12-24-100 MF120SL2-15-24-100 MF120SL2-16-24-100 MF120SL2-20-24-100 MF120SL2-21-24-100 MF120SL2-25-24-100 MF120SL2-28-24-100 MF120SL2-35-24-100 MF120SL2-49-24-100 |
* 减速器输出端和输入端可根据用户需求定制，三段不在此表中，如需其他机型，请联络我们销售人员！
VGM减速器详细描述
创建于1990年的台湾聚盛工业股份有限公司（中国一级代理-深圳中正精密机电），是世界上先进的台湾伺服减速器专业生产厂家之一。该公司技术力量雄厚、工艺装备先进，一流的产品质量及经营管理水平令世人叹为观止。该公司的产品已正式通过ISO9001标准化质量体系认证。聚盛工业股份有限公司生产的VGM精密型伺服减速器系列以其高质量、高效率、低噪音、及优越的性能价格比，安装快捷简单等优点深受广大用户信赖和好评。
聚盛VGM伺服减速器选型注意事项：
选配台湾聚盛VGM伺服配套减速器应遵循适用性与经济性相结合的原则，就是说伺服电机减速器的各项技术指标，既能满足设备的要求又能节约成本。“过”与“不及”都会带来成本浪费，因此正确选用台湾伺服减速器非常重要。
选用台湾VGM伺服减速器应考虑其结构类型、承载能力、减速比、输出转速、轴向力、径向力、扭转刚性、背隙等内在指标，也应充分考虑安装形式、工况条件、工作环境等外部结构。下列几项是选用减速器最基本的要求，具体如下：
1，安装尺寸：即伺服电机前端的尺寸。在选用VGM伺服配套减速器，VGM伺服电机减速器的输入端必须与伺服电机的输出端的尺寸完全吻合。
2，减速比：电机每分钟额定输出转数/减速比=台湾伺服减速器每分钟输出多少转，台湾VGM伺服减速器应尽量选用接近理想的减速比，以保证得到理想的转速。
3，扭矩：伺服电机额定输出扭矩（步进电机是保持转矩）*减速比，减速器额定输出转数一定要大于这个数值，如果小于，伺服减速器会缩短使用寿命，严重情况下会断轴或者崩齿。
4，回程背隙：回程间隙（精度）→（台湾伺服减速器输出轴一圆周分为360度，一度=60弧分）即我们常说的“弧分”，单位：arcmin。回程间隙越小，其精度越高，成本也越高，用户选择满足其精度要求的VGM减速器就可以了。还要考虑横向/径向受力和平均寿命。横向/径向受力大的伺服减速器在安装和使用中可靠性相对较高，不易出问题。通常其平均寿命远超过所配伺服电机的寿命。
台湾聚盛VGM伺服减速器安装方法：
1，将少许防锈油涂抹在马达出力轴、凸缘
2，如有轴套将其放入聚盛VGM伺服减速器之入力轴时，注意轴套上的沟槽必须与减速之入力轴上的沟槽对齐。
3，将欲安装之马达，放置在平台上，并且马达出力轴心向上，然后将马达固定，并且将键移除。
4，小祭地将VGM伺服配套减速器之入力轴上的沟槽对齐马达上的键沟后慢慢滑入。
5，将台湾聚盛VGM减速器之入力轴上固定螺丝，以第一次扭力锁上。
6，锁紧马达与减速器之固定螺丝。
7，平均地逐次(分三次)增加扭力将减速器之入力轴两侧之固定螺丝锁紧。
8，请勿重力敲击减速器之出力轴，避免伤害减速器内部机构。
