| 标准 | 国标 |
|---|---|
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 形态 | 柱塞式 |
| 用途 | 调节,截止 |
| 品牌 | 工奥 |
| 型号 | KZSNC气动活塞切断阀 |
详细介绍

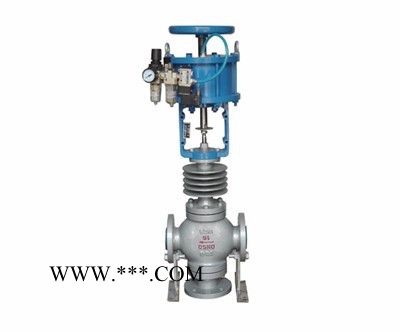

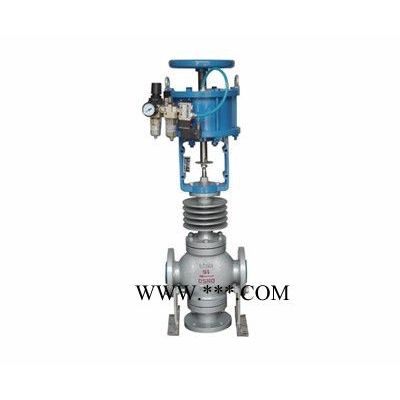

一、KZSNC气动活塞切断阀产品概述
KZSNC气动活塞切断阀由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有切断阀的基础上开发的一种新颖产品。气动活塞切断阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用介质空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
二、KZSNC气动活塞切断阀主要规格型号
| 类别 | 常温型硬密封 | 常温型软密封 | 中温型硬密封 | 常温型硬密封带手轮 | 常温型软密封带手轮 | 中温型硬密封带手轮 |
| 型号 | ZSP(N)C1-（16/64）B K | ZSP(N)C2-（16/64）B K | ZSP(N)C1-（40/64）B KG | ZSPC1-（16/64）B K | ZSPC2-（16/64）B K | ZSPC1-（40/64）B K |
| 规格 | DN20-200 | |||||
三、KZSNC气动活塞切断阀主要技术参数
| 公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
| 公称压力MPa | 1.6；4.0；6.4 | ||||||||||
| 行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快开 | ||||||||||
| 介质温度℃ | 软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） | ||||||||||
| 法兰尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
| 阀体材质 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
| 阀座、阀芯材质 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
| 上阀盖型式 | 普通式（常温型）；热片式（中温型） | ||||||||||
注：可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
四、KZSNC气动活塞切断阀主要性能指标
| 公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 软密封泄漏量 | 水试△P=△Pmax mlmin | 0 | ||||||||||
| 气试△P=0.35MPa 气泡数/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
| 硬密封泄漏量 | 水试MPa | 4.0 | 3.0 | |||||||||
| ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
| 气试△P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
| 切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
| 额定行程偏差% | ±6 | |||||||||||
