| 标准 | 国标 |
|---|---|
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 形态 | 柱塞式 |
| 用途 | 调节,截止 |
| 品牌 | 工奥 |
| 型号 | 气动活塞快速切断阀 |
详细介绍

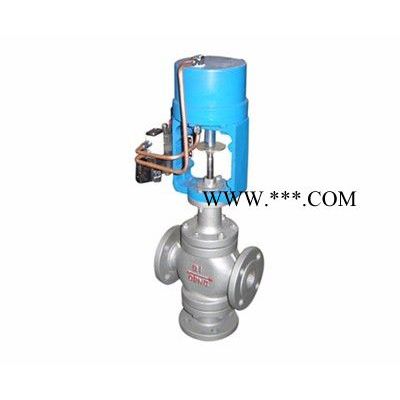

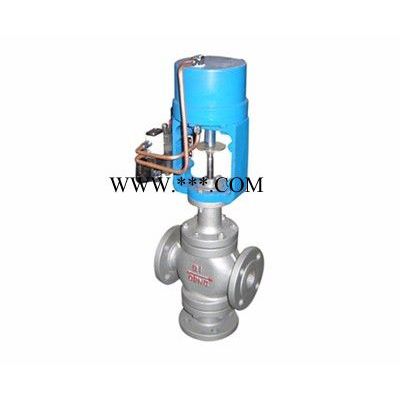

一、气动活塞快速切断阀产品概述
气动活塞快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形式，DN20阀芯为顶部导向，DN25-300阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。气动活塞快速切断阀主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
二、气动活塞快速切断阀主要零件材料
| 阀体、阀盖 | ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | 阀杆、阀芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 | O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn | 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 | 堆杆 | 2Cr13 |
三、气动活塞快速切断阀切断图
