| 安装机构型式 | 立式 |
|---|---|
| 类别 | 齿轮减速机 |
| 用途 | 起重机减速机 |
| 输入转速 | 1430至960 |
| 品牌 | 永峰 |

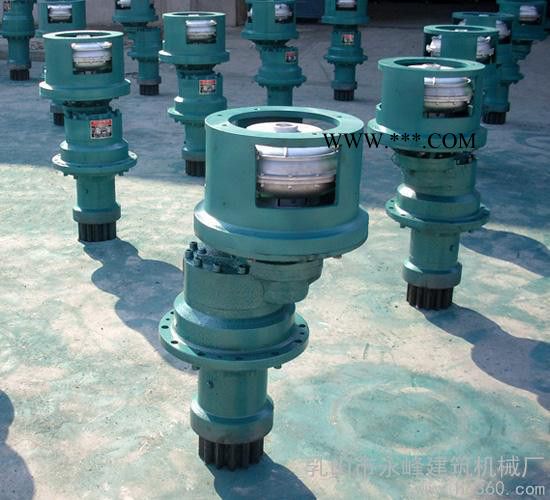

YFJ型行星齿轮减速器，采用一级外啮合齿轮和两级行星齿轮传动的新型结构通用减速器。其结构紧凑，传动比大承载能力高，噪音低，工作平稳，安全可靠，特别省电，主要用于塔式起重机回转机构，用以反正转传动。变用于起重、挖掘、建筑等类似的工程机械的回转机构中。
本系列减速器工作环境温度一般为-40oC ~ +45oC,环境温度低于0oC，启动前润滑油必须预热到0oC以上。
规格及主要技术参数：
| 规格 | 输入转速r.p.m | 额定输出转矩N.m | 传动比 | 电磁制动 |
| YFJ-25 | 1430至960 | 2500 | 157.5 | 直流24V |
| YFJ-40 | 4000 | 195 | 直流24V | |
| YFJ-63 | 6300 | 195 | 直流24V | |
| YFJ-80 | 8000 | 195 | 直流24V | |
| YFJ-100 | 10000 | 195 | 直流24V |
型号说明：
例：YFJ-40-195
表示行星齿轮减速器，输出转矩400M.m，传动比195。
外型及安装尺寸：
| 型号 | 主要尺寸 | |||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | A | L1 | L2 | L3 | L4 | L5 | L6 | L7 | D | |
| YFJ-25 | 120 | 170 | 280 | 220 | 250 | 60 | 76 | 82 | 90 | 5 | 200 | 204 | 55 | 15 | 20 | 14 |
| YFJ-40 | 150 | 176 | 320 | 260 | 290 | 60 | 85 | 102 | 90 | 5 | 230 | 212 | 70 | 15 | 25 | 14 |
| YFJ-63 | 150 | 200 | 320 | 260 | 290 | 60 | 85 | 102 | 90 | 5 | 230 | 212 | 70 | 15 | 25 | 14 |
| YFJ-80 | 168 | 220 | 370 | 295 | 340 | 60 | 85 | 102 | 90 | 25 | 315 | 290 | 70 | 20 | 30 | 18 |
| YFJ-100 | 184 | 260 | 420 | 330 | 380 | 170 | 245 | 124 | 90 | 12 | 315 | 345 | 70 | 20 | 30 | 18 |
选用说明：
设计选用要根据动力源、工作状况及载荷特性合理选择。
计算式如下：
T=K.Te
式中：
T-实际转矩
K-工况系数
Te-设计转矩
 | 稳定载荷 | 中等交变载荷 | 大冲击载荷 |
| 液力马自达 | 1 | 1.2 | 1.4 |
| 变流电机 | 1.2 | 1.4 | 1.6 |
注意事项：
1. 开机前，必须对各部位认真检查，开机后空动转30分钟以后，无异常即可使用。
2. 该机用的是**锂基脂润滑油，每六个月添补一次。
3. 定期检查，确保安全正常运转。
4. D1仅做参考，用户可将自己采用的具体参数告知，以便按要求制造。
