| 测量范围 | 一般压力变送器 |
|---|---|
| 电源电压 | 24VDC |
| 防护等级 | IP68 |
| 输出信号 | 4-20mA |
| 品牌 | 新敏 |
| 型号 | CYB750系列超高温压力变送器 |

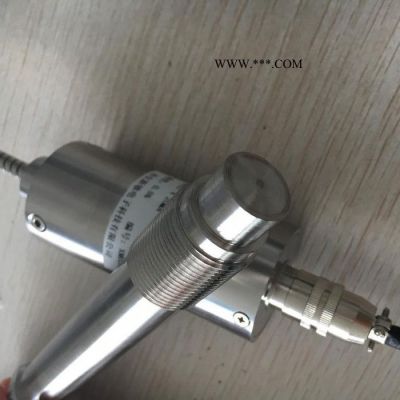

超高温压力传感器——水冷式到1200℃
一、 产品简介
CYB750系列超高温压力变送器（水冷式）采用特殊进口材质、隔离式膜片设计、高温测压水冷却时可达1200℃，适用于发动机燃气和超高温的压力测量与控制。
二、 技术参数
1. 量程范围：0~10MPa—200MPa
2. 综合精度：0.2%FS、0.5%FS、1.0%FS
3. 输出信号：1mV/V；1.5mV/V；2mV/V
4. 工作温度：0~125℃/0~1200℃
5. 供电电压:10V（6~12）V
6. 长期稳定性：0.25%F.S/year
7. 输入阻抗：≥500MΩ 100VDC
8. 绝缘电阻：≥2000MΩ 100VDC
9. 振动影响：对于20HZ-1KHZ的机械振动，输出变化小于0.1%FS/
10. 密封等级：IP68
11. 螺纹连接：M20×1.5
三、 产品选型
| CYB750 |
| 超高温压力传感器 | |||||||
|
| G |
| 表压 | ||||||
|
| A |
| 绝压 | ||||||
|
| 0~X （KPa或MPa） |
| 量程 | ||||||
|
|
| 精度 | |||||||
|
| B |
| ±0.2%FS | ||||||
|
| C |
| ±0.3%FS | ||||||
|
| D |
| ±0.5%FS | ||||||
|
| E |
| ±1.0%FS | ||||||
|
|
| 工作温度 | |||||||
|
| CW |
| 0~125℃ | ||||||
|
| CG |
| 0~1200℃ | ||||||
|
|
| 输出信号 | |||||||
|
| 01 |
| 1.0 mV/V | ||||||
|
| 02 |
| 1.5 mV/V | ||||||
|
| 03 |
| 2.0mV/V | ||||||
|
|
| 连接螺纹 | |||||||
|
| R |
| M22×1.5 | ||||||
|
| I |
| M20×1.5 | ||||||
|
| Q |
| M16×1.5 | ||||||
|
| F1 | 赫斯曼接头出线 | |||||||
|
| F0 | 特殊 | |||||||
本产品的安装螺纹根据压力量程而确定
