| 加工定制 | 是 |
|---|---|
| 类别 | 齿轮减速机 |
| 齿轮类型 | 圆柱齿轮减速机 |
| 安装形式 | 任意 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 输入转速 | 3000（rpm） |
| 额定功率 | 0.1（kw） |
| 输出转速范围 | 50（rpm） |
| 许用扭矩 | 50（N.m） |
| 使用范围 | 机械手 |
| 级数 | 单级 |
| 减速比 | 80 |
| 品牌 | HD |

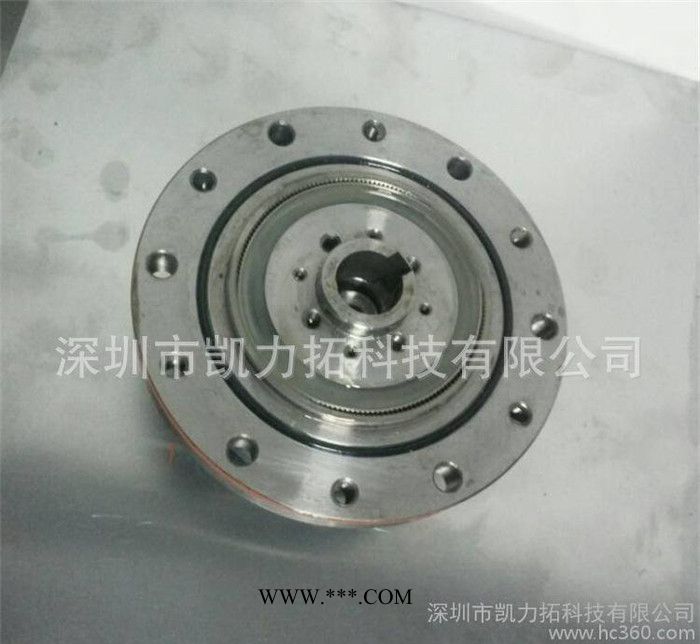

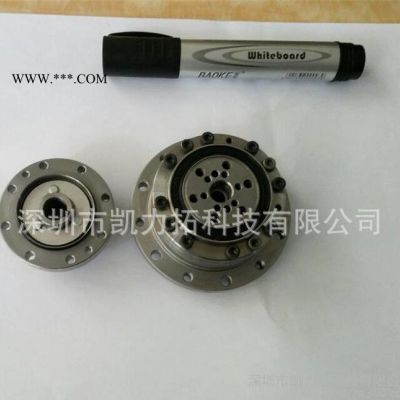

| 型号 | HD-20 |
(1)传动速比大。单级谐波齿轮传动速比范围为70~320，在某些装置中可达到1000，多级传动速比可达30000以上。它不仅可用于减速，也可用于增速的场合。
(3)传动精度高。这是因为谐波齿轮传动中同时啮合的齿数多，误差平均化，即多齿啮合对误差有相互补偿作用，故传动精度高。在齿轮精度等级相同的情况下，传动误差只有普通圆柱齿轮传动的1/4左右。同时可采用微量改变波发生器的半径来增加柔轮的变形使齿隙很小，甚至能做到无侧隙啮合，故谐波齿轮减速机传动空程小，适用于反向转动。
(4)传动效率高、运动平稳。由于柔轮轮齿在传动过程中作均匀的径向移动，因此，即使输入速度很高，轮齿的相对滑移速度仍是极低(故为普通渐开线齿轮传动的百分之—)，所以，轮齿磨损小，效率高(可达69%~96%)。又由于啮入和啮出时，齿轮的两侧都参加工作，因而无冲击现象，运动平稳。
(5)结构简单、零件数少、安装方便。仅有三个基本构件，且输入与输出轴同轴线，所以结构简单，安装方便。
(6)体积小、重量轻。与一般减速机比较，输出力矩相同时，谐波齿轮减速机的体积可减小2/3，重量可减轻1/2。
(7)可向密闭空间传递运动。利用柔轮的柔性特点，轮传动的这一可贵优点是现有其他传动无法比拟的。5应用范围
谐波齿轮减速机在航空、航天、能源、航海、造船、仿生机械、常用军械、机床、仪表、电子设备、矿山冶金、交通运输、起重机械、石油化工机械、纺织机械、农业机械以及医疗器械等方面得到日益广泛的应用，特别是在高动态性能的伺服系统中，采用谐波齿轮传动更显示出其优越性。它传递的功率从几十瓦到几十千瓦，但大功率的谐波齿轮传动多用于短期工作场
